Reparar un adaptador de CA de portátil IBM (3 / 7 paso)

Paso 3: Examinar y entender...

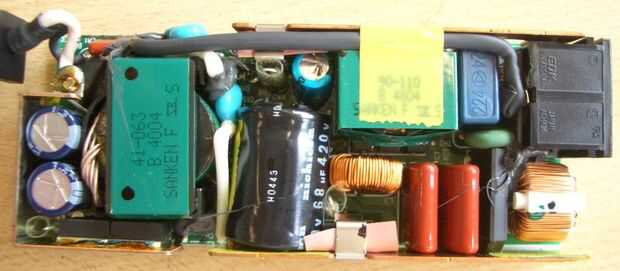

Empezar a localizar las partes de la fuente de alimentación. Nos concentramos sólo en algunas partes. A menudo me enteré que estas son las partes más críticas. La mayoría del swicth modo alimentación mueren cuando se encienda. En ese momento una alta corriente fluye en el lado de la energía primaria. Se puede ver si enchufe en el acorde de la energía y echar un vistazo a la toma de corriente. A veces puedes ver las chispas que son causadas por la corriente alta.

-Cada fuente de alimentación debe tener un fusible adecuado en la entrada. Este fusible se derretirá y romper la conexión de alimentación si demasiada corriente es dibujado. En nuestro caso el fusible está clasificado 4A. La fuente de alimentación sí mismo se clasifica sólo 1A. El resto es necesario para cubrir la alta corriente que fluye al encender.

-Suministros conmutación rectifican el voltaje de CA para obtener tensión continua. Esta tensión es mayor que el voltaje de entrada CA. Un rectificador en una fuente de alimentación modo conmutado tiene un duro trabajo que hacer y a veces se rompen. Si quieres saber más sobre él, Lee este http://en.wikipedia.org/wiki/Rectifier .

-Otra parte fundamental es el condensador que almacena la tensión de entrada. Este condensador tiene que soportar altos voltajes. La mayor parte de la alta corriente que fluye al encender es causada por este condensador.

Muchas otras partes pueden romperse dentro, pero me centraré en los tres mencionados anteriormente, porque todo más allá de que necesita más habilidad, es más difícil de medir y requiere un esquema de la fuente de alimentación. A menudo usted no será capaz de conseguirlo.

Si quieres saber cómo funciona una fuente de alimentación conmutada, leer este http://en.wikipedia.org/wiki/Switched-mode_power_supply .
