Paso 2: Retire la tabla sandwitch de la parte superior de la caja
Lamentablemente el swith es en la parte superior, por lo que tendrá que levantar las tablas de la mitad de caso.

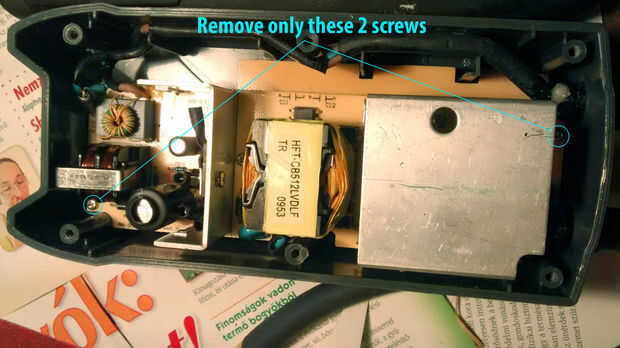

Podrás ver los tornillos pequeños 5 en el panel, pero sólo 2 de ellos tienen los paneles dentro de! Sólo quitar estos 2 que Philips tornillos como se muestra en la imagen. Los otros 3 están sosteniendo los dos tableros juntos, así que no tienes que quitar todavía.
Después de quitar esos 2 tornillos, verá que los cables están equipados de caucho a través del caso y sus cables de conexión dentro de la caja son muy cortos.

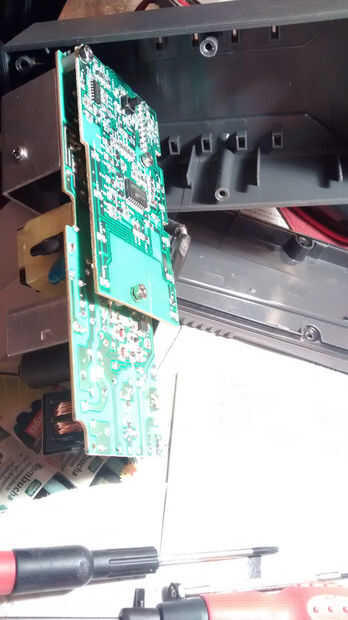

Así que no podrás quitar los paneles completamente pero puede volver a de su lugar por lo que tendrá acceso al otro lado de la Junta.

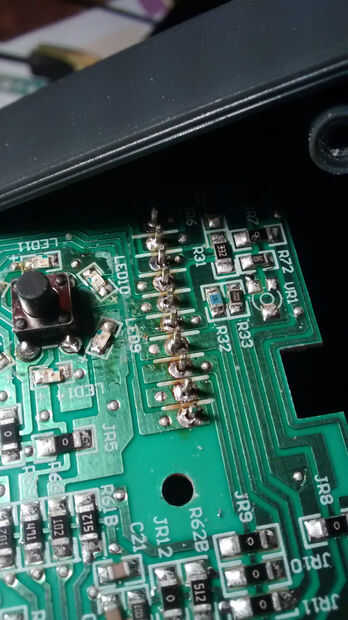

Una vez han hojeado las placas hacia fuera, verás el interruptor micro.
Entonces usted dirá: OMG! :) Este microswitch es una pieza muy común, en mi país (Hungría) cuesta alrededor de USD 0,1. Sí, Estás leyendo lo derecha, que punto cero 1 USD es el costo total de esta reparación (y una razón para una falla de un dispositivo de 100 dólares).
El interruptor es un interruptor de tipo pulsador de cierre 6x6m m 4-pins en caso SMD, de nuevo, tipo muy común.
Tiene cerca de 3,5 mm de altura en la parte superior y la correcta altura es importante, así que si no está seguro, sólo saca y pedir lo mismo en su tienda electrónica. :)
Afortunadamente tengo par de estos interruptores poniendo alrededor por lo que acabo de sacar uno de mi stock y reemplazarlo.
Antes de ir más lejos, puede chequear el interruptor con un polímetro para asegurarse de que es en efecto salió.
Para ello, sólo crecen una 3ª mano o usar algo como un clip de cocodrilo para colgar el multímetro ajuste a función de comprobación de circuito (cuando suena en contacto) en las dos patas del interruptor. Dos de los pines están cortocircuitadas por defecto en ambos lados.
Cuando se pulsa el interruptor, hace contacto entre los 2 pares de patillas. Así que si desea mantener el botón empujado con la mano 3 :) el multímetro debe emitir un tono entre cualquier 2 de los 4 pines. Simple como es!
Revisé mi y estaba tan contenta de que mi cámara estaba defectuosa!
Vamos a llegar a soldar!
