Paso 2: muestra

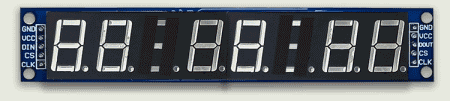

display de 7 segmentos
El módulo de display de 7 segmentos es comprar un kit de piezas. El único elemento que falta en el kit es un condensador electrolítico de 10μF.
Yo solo estaño uno en la parte posterior del PCB a través de + 5v y 0v. La cinta de plástico negro se utiliza para enmascarar fuera el 3 y 6 caracteres por lo que se muestra un separador de dos puntos.

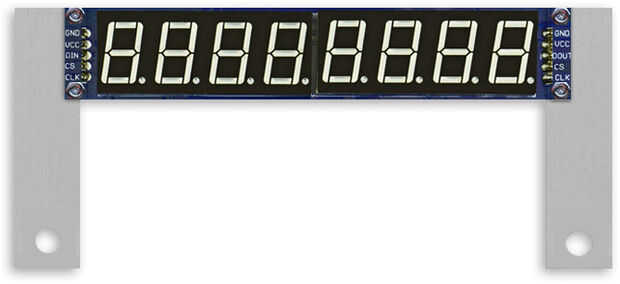

El módulo de display de 7 segmentos se fija a 2 fig soportes de aluminio 2. Los soportes entonces sostenga la pantalla para el bisel de la esfera de madera.
Pantalla LCD

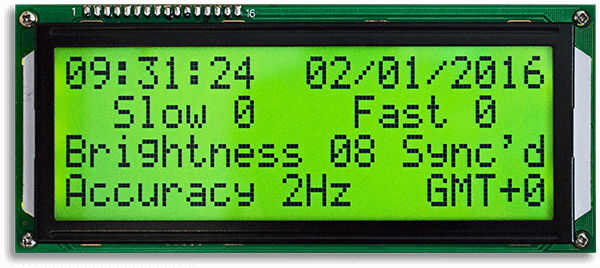

La pantalla LCD es una pantalla de 20 x 4 caracteres grandes del higo 3 y muestra información sobre el reloj y el decodificador DCF77.
La pantalla se encuentra en el bisel de la esfera con bisagras.

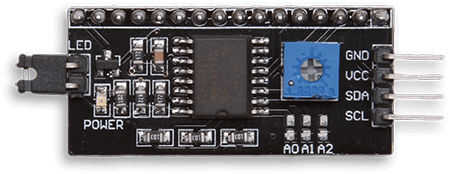

La pantalla tiene una figura de módulo I2C 4 soldada en la parte posterior para permitir la fácil 4 cables conexión y comunicación con el Arduino.
