Reloj de pong (6 / 9 paso)

Paso 6: Modificar módulo cargador de Li-ion

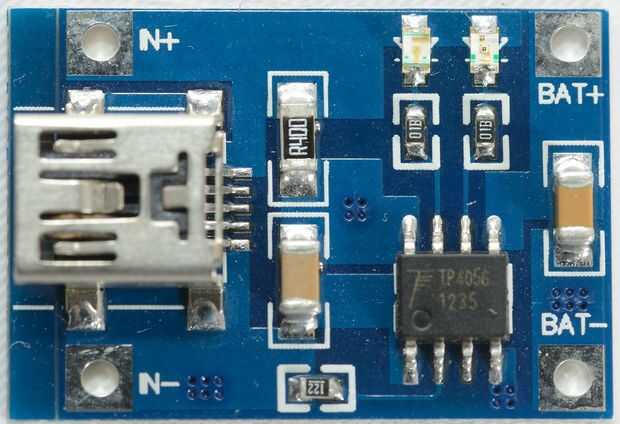

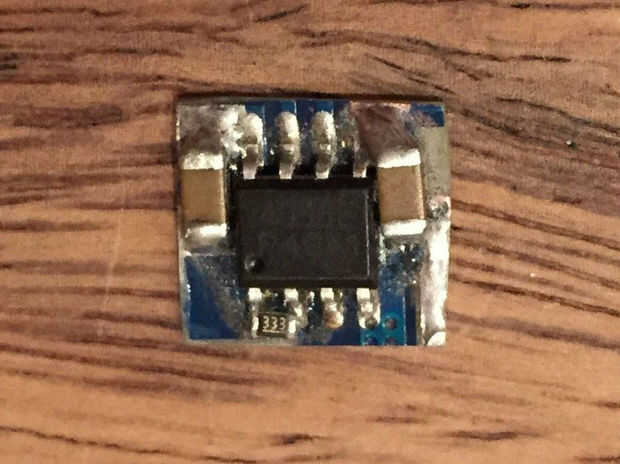

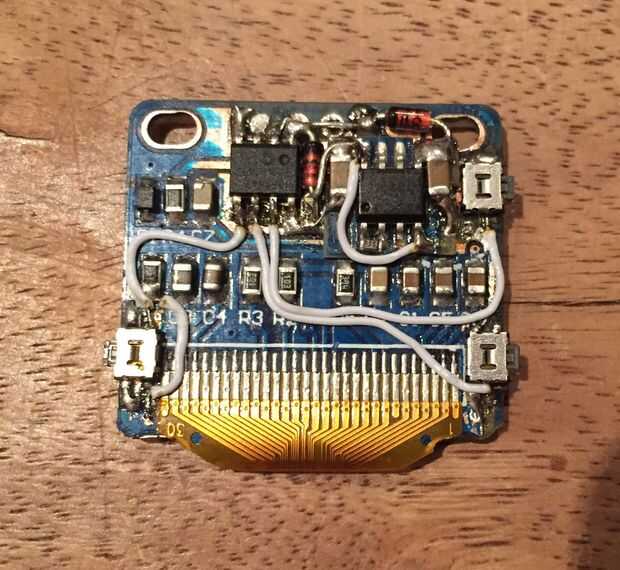

Del módulo de cargador de batería era demasiado grande para el caso por lo que el tamaño necesario para reducirse. El IC cargador podría no de soldar ya que tiene una almohadilla en la parte inferior que no he podido conseguir, por lo que quité los componentes no esenciales como el indicador de LEDs y resistencias, movido los condensadores más cerca al IC y corte la madera a un tamaño mucho más pequeño como pulir el detrás de él para hacerlo más fino. Entonces sólo había pegado en un espacio en el tablero de OLED y había enganchado para arriba con más pequeños alambres. Yo también cableado los interruptores también. Por la salida de la batería a través de un diodo y los 5v de alimentación de la entrada del cargador mediante un diodo en el riel de alimentación PIC y OLED podría cargar la batería mientras alimenta el reloj directamente y que no interfiera con la salida de carga a la batería.
