Paso 4: Construcción de pantallas, controles y sensores
Muestra

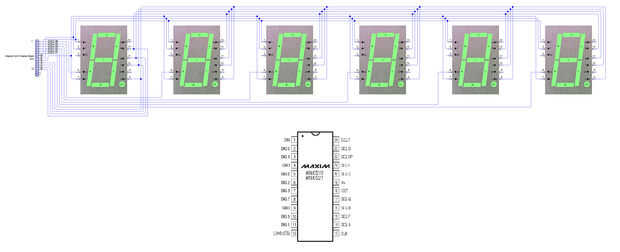

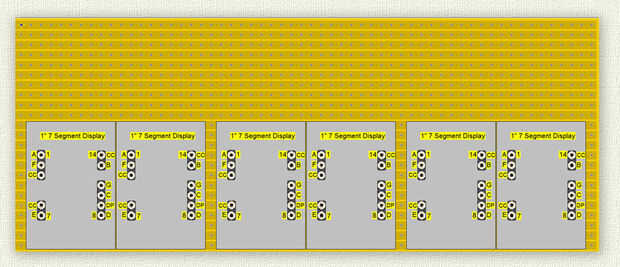

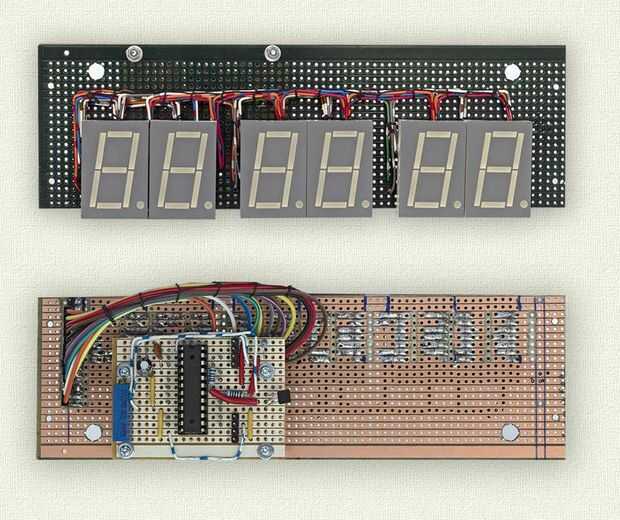

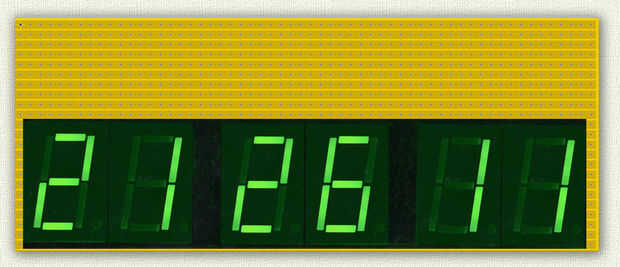

La Junta de display de 7 segmentos se monta sobre la placa principal. El controlador de segmento MAX2719 7 se monta en su propio tablero unido a la parte posterior del tablero LED de 7 segmentos para mantener los cables lo más corto posible.

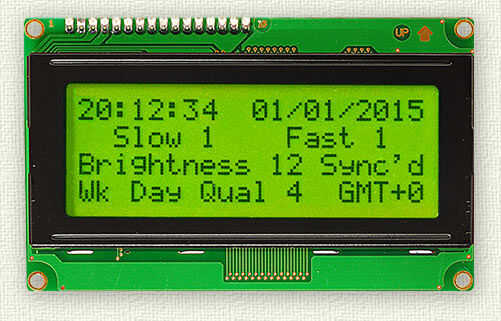

El LCD 4 x 20 pantalla se monta en el tablero delantero debajo de la Junta de 7 segmentos. El conductor de MAX2719 DP está conectado a un transistor para controlar la retroiluminación de la LCD.
El monitor de pulso LED montados sobre el mismo a la izquierda, derecha y debajo de la pantalla LCD.
Controles

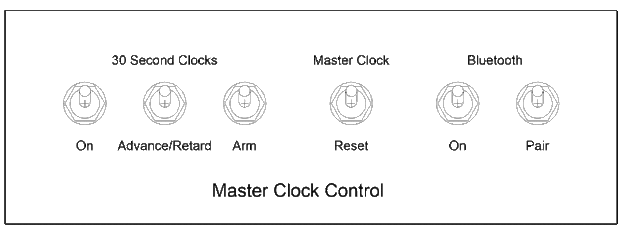

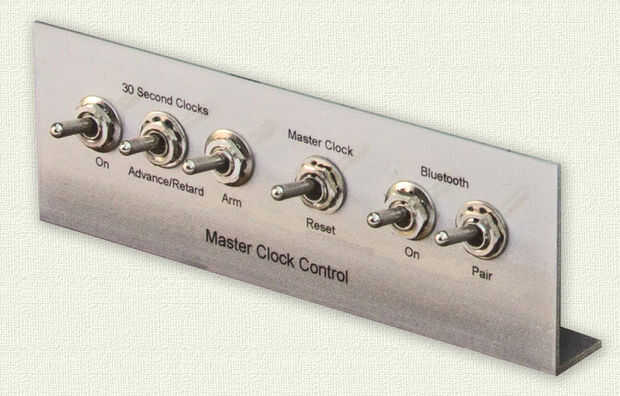

Interruptores de control montados sobre la espalda en la parte inferior del reloj y en tres secciones.
30 el segundo de relojes
-Enciende/apaga los impulsos a los relojes de 30 segundos
Avance/Retard - según el reloj de verano o en invierno cuando tiempo mantenido por pasos de 1 segundo el segundo 30 relojes una hora hacia adelante o retrasa los relojes 1 hora. Sólo funciona cuando el interruptor de brazo se establece en la posición de los brazos e interruptor On/Off está en.
Reloj maestro
RESET-restablece el Arduino para que el reloj se vuelva a sincronizar
Bluetoth
-Activa Bluetooth encendido y apagado
Par - pares el reloj a un nuevo dispositivo

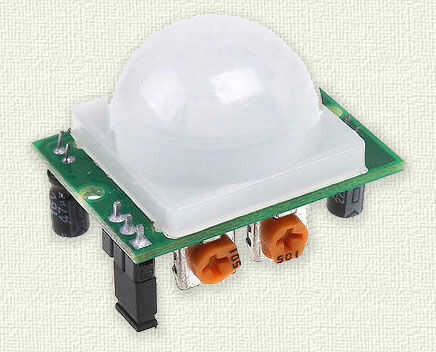

Módulo Detector piroeléctrico infrarrojo IR PIR Motion Sensor
He añadido un detector de movimiento infrarrojo para el reloj. Quiero mantener los gastos de funcionamiento hasta un mínimo, especialmente cuando el reloj va corriendo 24/7. Necesito el reloj en la noche por lo que han equipado auto oscurecimiento de las pantallas de 7 segmentos a 16 niveles. También he conectado la salida de punto decimal desde el Max7219 a un transistor y la retroiluminación de la LCD. El transistor entonces controla la retroiluminación de la LCD como el display de 7 segmentos es atenuado por el Max7219. La muestra (7 segmentos y LCD contraluz) es ahora apagada de 08:00hrs para 22:00hrs. El detector infrarrojo los convertirá si se detecta movimiento, es decir paso frente al reloj y luego se apagará después de un tiempo preestablecido.

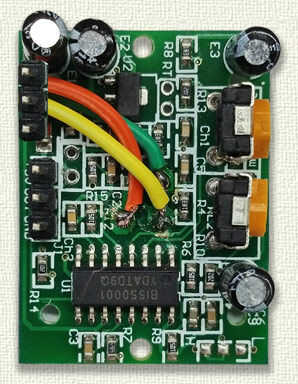

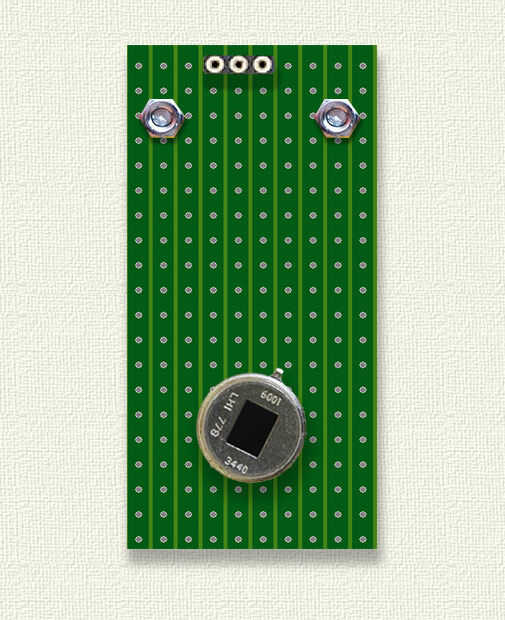

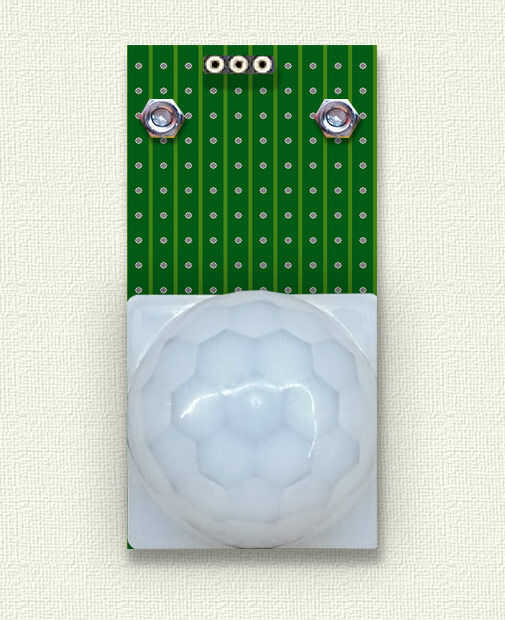

El sensor piroeléctrico se modifica como el sensor no funciona tras el cristal de la pantalla. El sensor se elimina junto con el difusor y éstos montados sobre su propia vero fuera el reloj. Ver fotos de 8 a 11.
Atenuación de LDR
La LDR está montado en el tablero de pantalla a la derecha de la pantalla LCD.
