Paso 3: Construcción-caso montaje montado juntas
Mi viejo maestro que reloj tuvo que ser totalmente cableado a mano y esto toman alrededor de 4 semanas para completar las tablas. Como yo no puedo producir mi propio PCB he utilizado la construcción modular en mi nuevo reloj para mantener la construcción de tablero de cableado/vero a un mínimo. Esto también ayuda a mantenimiento ya que solo puedo cambiar un módulo si sale defectuoso.
Foto 1

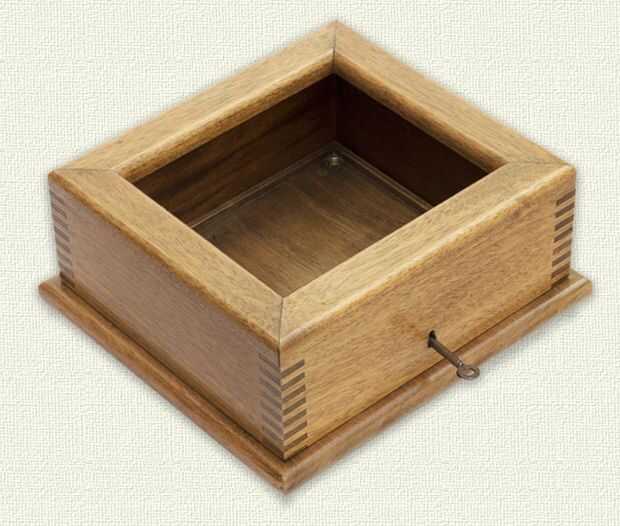

La caja del reloj maestro es hecha de madera maciza de roble. He despojado nuevamente el viejo barniz oscuro desde este cuadro de reciclado y re barnizada en barniz transparente. El caso es idéntico de mi viejo maestro reloj pero ahora es un ligero color roble.
Foto 2

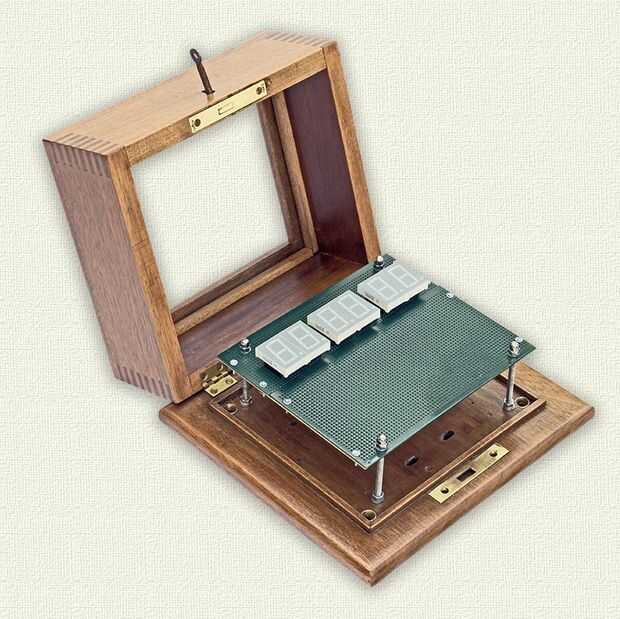

Tablilla de vero ha sido aerosol pintado de verde y compone de 2 partes (7 segmento tablero y tablero de LCD/LED) bien atornillados y montado en el caso de rosca M5 tablaroca. En el reloj terminado se cubrirán los pernos roscados con tubo de cobre.
Foto 3

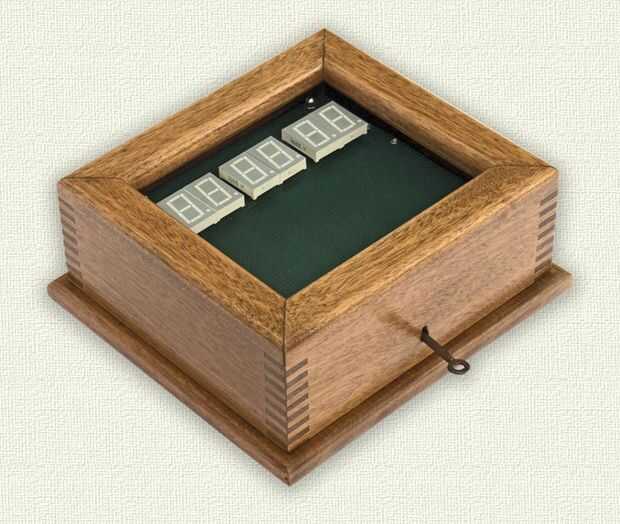

Las pantallas LED se montan en cabezales SIL.
Foto 4
La pantalla LCD montada en un orificio en la veroboard.
Foto 5 y 6

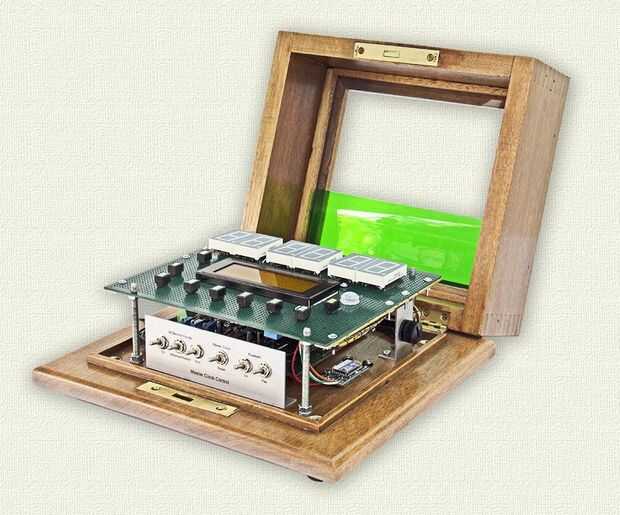

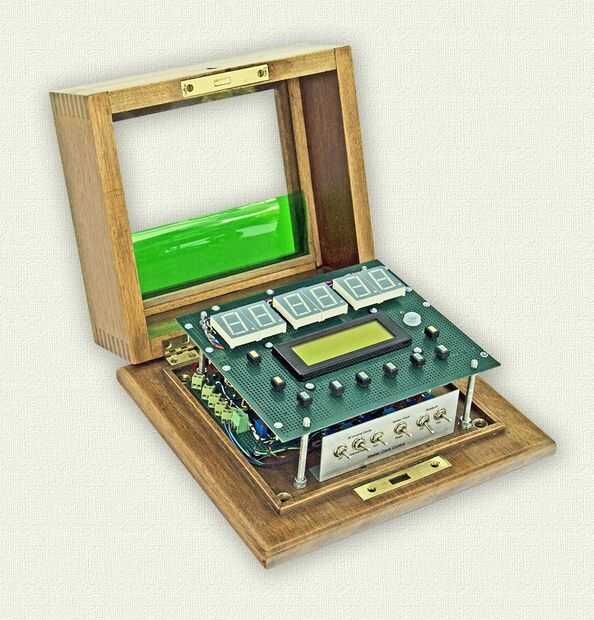

Tapa quitada para mostrar la tablilla y el montaje de la placa principal.
Los 7 segmentos pantallas, LCD y LEDs montados. LDR está a la derecha de la pantalla LCD. Detector PIR ahora se monta fuera del caso como no va a funcionar a través del vidrio caso. Caso de necesita cristal 2 º añadido por lo que muestra puede etiquetarse con Letraset blanca. Una vez que el 2 º panel de vidrio en tubo de latón de lugar pueden cortarse a la longitud a cubrir los pasadores.
Foto 7

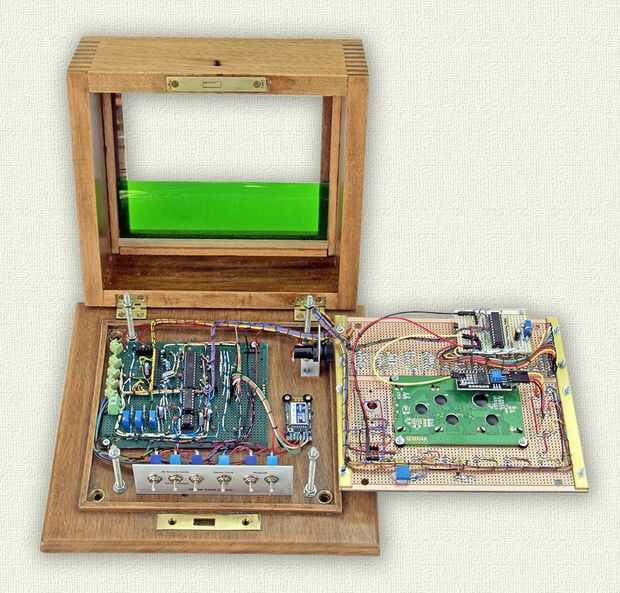

Cableado del tablero principal para mostrar el tablero, panel de interruptores, fusibles principales y EZ enlazan Bluetooth Junta.
Foto 8 y 9

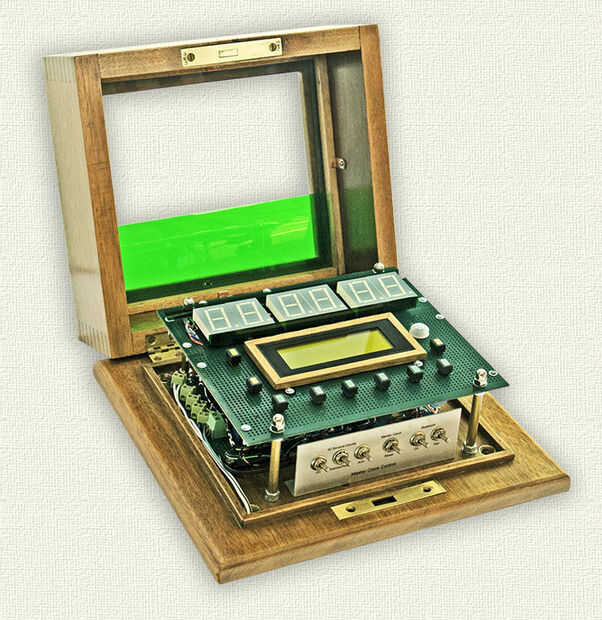

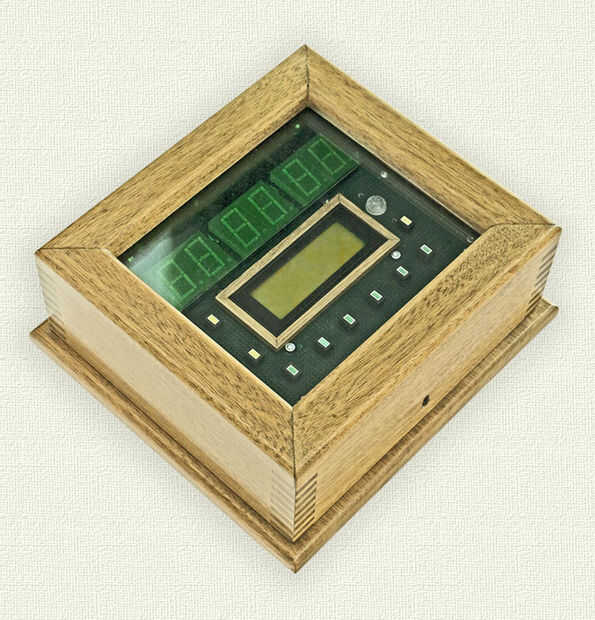

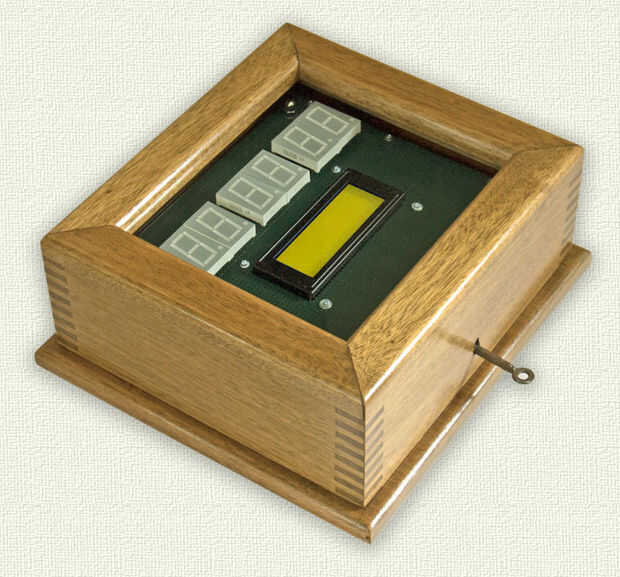

Casi concluido construcción del reloj maestro. Roble bisel añadido a pantalla LCD, pilares de bronce añadido sobre tablaroca tablero de pantalla y 2da capa de vidrio añadido sujeta por clips de cobre amarillo listo para el etiquetado de letroset.
Foto 10

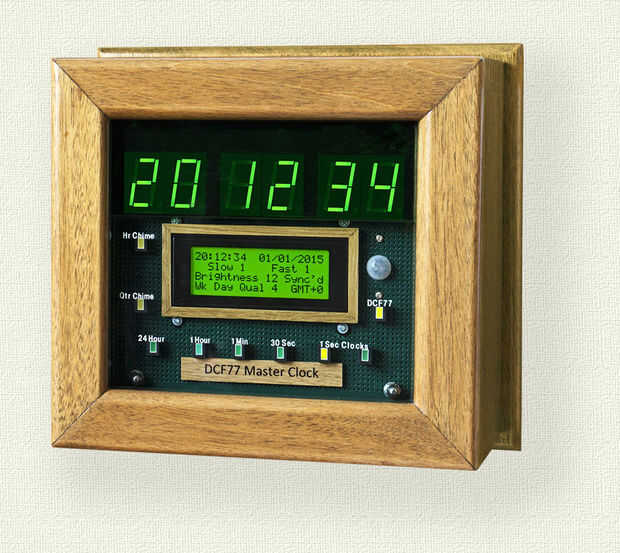

Completa reloj maestro con letroset etiquetado aplicado a la 2 º pieza interior de vidrio.
El vidrio de dos capas están separadas por una Junta de goma de 1mm.
