Paso 3: Hacer el PCB
De todos modos, si usted quiere tomar el camino fácil hacia fuera y lo manufacturado, usé servicios de PCB de Seeedstudio fusión:
http://www.seeedstudio.com/Depot/Fusion-PCB-Service-p-835.html
Este es un gran servicio de PCB. Su bajo costo, buena calidad y el tiempo de procesamiento es muy rápido. Tomó cerca de dos semanas desde el día que envié mis archivos Gerber al tiempo que recibí en el correo. Por el tamaño de estas tarjetas, puede conseguir 10 por $10 más unos $5 para el envío.
Mis archivos de Eagle ya cumplen con sus criterios de diseño, tan solo siguen las instrucciones en la página de Seeedstudio (o cualquier otra página de casa del tablero), generan los archivos gerber y envían para ordenar sus tablas. Seeedstudio tendrá que poner su número de confirmación de pedido en la capa de serigrafía de ustedes juntas. Por lo tanto, no puedo subir los archivos Gerber para descargar aquí.
Si decides modificar mi diseño, necesitará descargar los criterios de diseño de Eagle en la página de fusión PCB y lo coloca en la carpeta de dru del águila. Si utilizas otra casa Junta, deben contar con un archivo similar. He adjuntado el archivo rules seeeduino fusión PCB diseño en la parte inferior. Sólo descargar y arrastrarlo a la carpeta de dru del águila. Reiniciar el águila si ya lo tienes abierto.

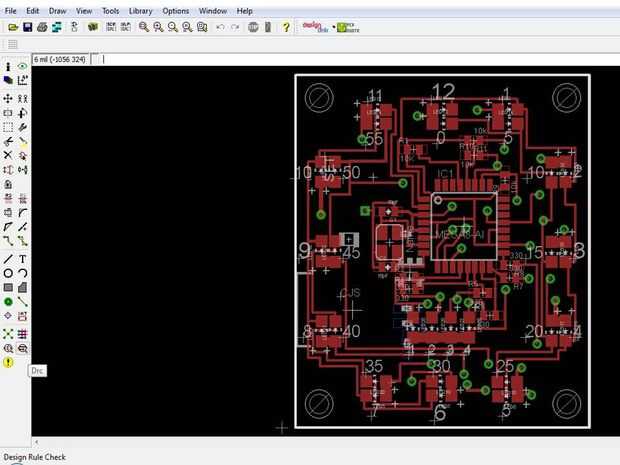

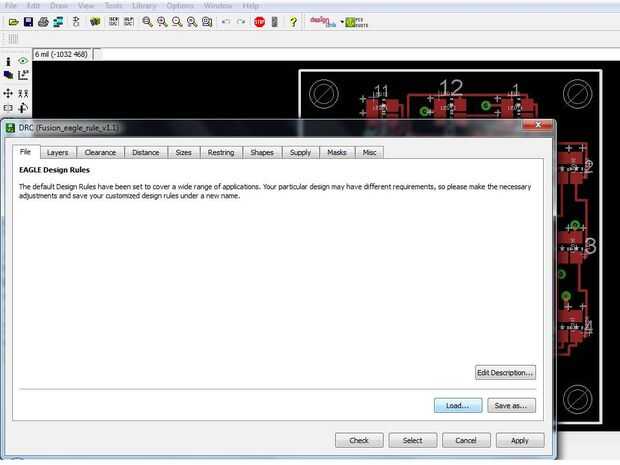

Una vez su en la carpeta desde la ventana de archivo de tabla, haga clic en el botón de verificación regla de diseño en la barra de herramientas. (su cerca el gran signo de exclamación amarillo) A continuación, haga clic en carga y abra el archivo que acaba de poner en esa carpeta. Este archivo tendrá todos los requisitos y reglas de diseño requeridas por la casa de la Junta a fin de que para la fabricación de la placa. Haga clic en comprobar para ver si la tabla cumple con todas las reglas. Si no es así, aparecerá una ventana diciendo lo que hay que cambiar.
Generalmente tienes errores en espesor de rastro o espaciado. Para solucionarlo, simplemente borrar el rastro y una línea más gruesa o mover un rastro para dar mejor separación. Una vez todo lo desprotege, puede generar los archivos gerber para ser enviado a la casa de la Junta.

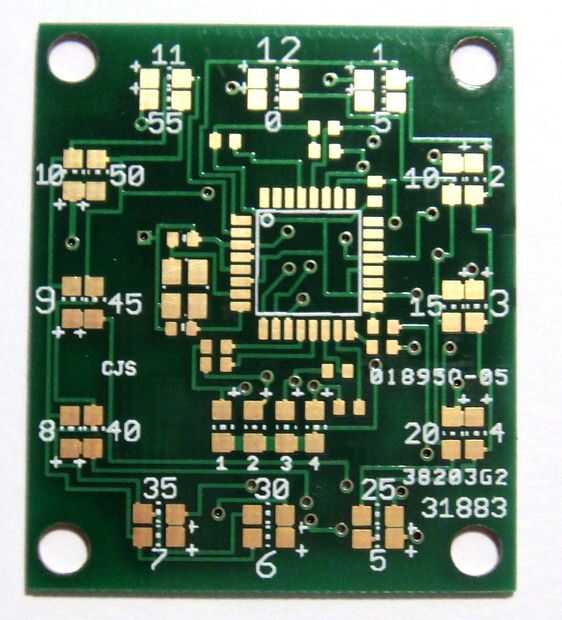

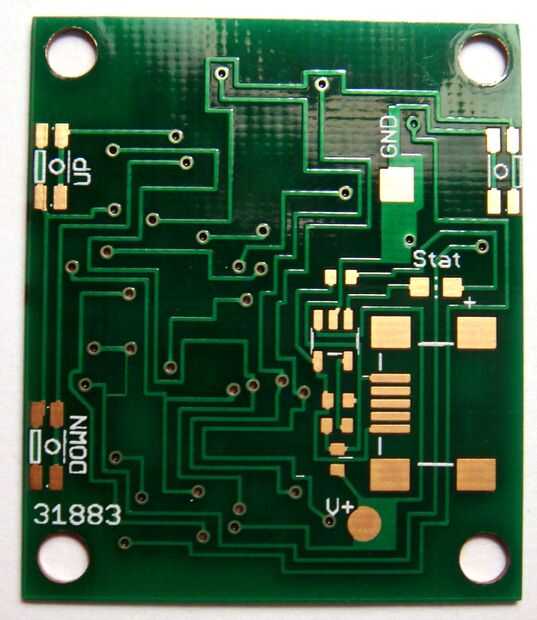

Como he mencionado antes, Seedstudio requiere que incluya su número de orden en una de las capas de la serigrafía. Para ello, haga clic en el cuadro de texto en la barra de herramientas. Seleccione la capa adecuada, tSilk (para la capa superior de la seda) o bSilk (para la capa de seda de inferior. Escriba su número y colocarlo donde quieras. Como se puede ver, elegí las esquinas inferiores
PARA GENERAR GERBERS:
-Generalmente la casa de la Junta que decide utilizar tendrá un archivo que puede descargar para generar archivos gerber. Realmente encontré la de Seeedstudio resulta difícil de usar, así que decidí usar uno que descargué de Sparkfun. He unido a la parte inferior de esta página. Solo descargarlo y colocarlo en la carpeta de cam del águila.
-Una vez que lo colocan en la carpeta, haga clic en el botón de cámara en la barra de herramientas superior de la ventana de archivo de la Junta

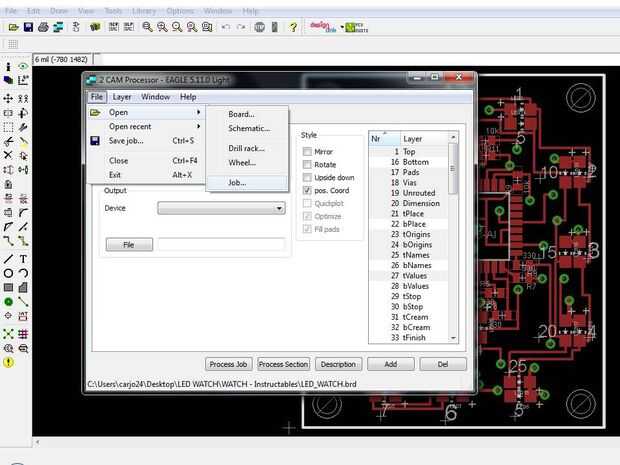

-Seleccionar archivo -> Abrir -> trabajo. Luego abrir el archivo de sparkfun que usted acaba de poner en la carpeta.

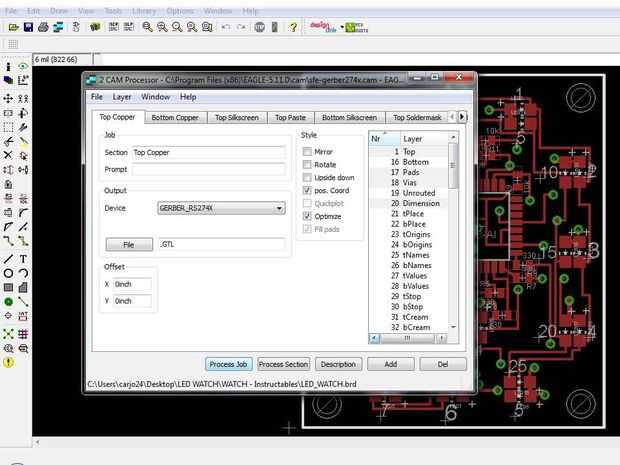

-Por último, haga clic en proceso de trabajo
Esto generará varios archivos diferentes donde tienes tu archivo esquemático y tablero guardado. Tan su mejor para tenerlos todos en una carpeta para mantenerlos organizados. Aunque usted tiene un montón de archivos ahora, los únicos que se necesita son:
Capa superior: pcbname. GTL
Capa inferior: pcbname. GBL
Arriba deje la máscara de la soldadura: pcbname. GTS
Pcbname parada inferior de máscara de la soldadura. GBS
Top de seda: pcbname. GTO
Pcbname fondo de seda. GBO
Taladro de NC: pcbname. TXT
Coloque todos estos archivos en una carpeta ZIP y enviar a la casa de Consejo!
