Paso 13: Montaje Final y operación

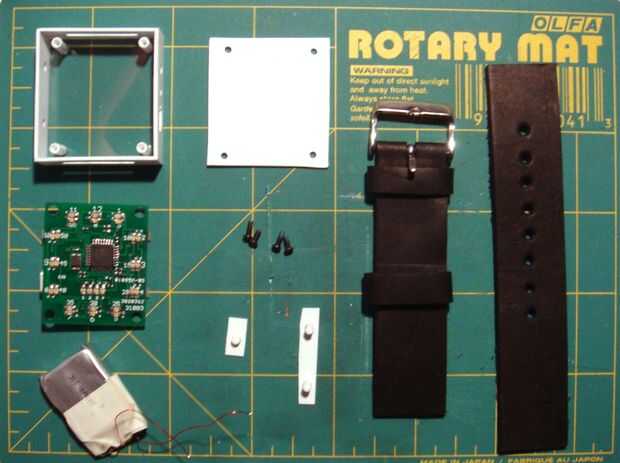

-PCB totalmente poblada
Batería de polímero de Li-
-Caja de
-Secciones
-Contraportada
-Banda el reloj (2 secciones)
-Tornillos (x4)
MONTAJE FINAL:

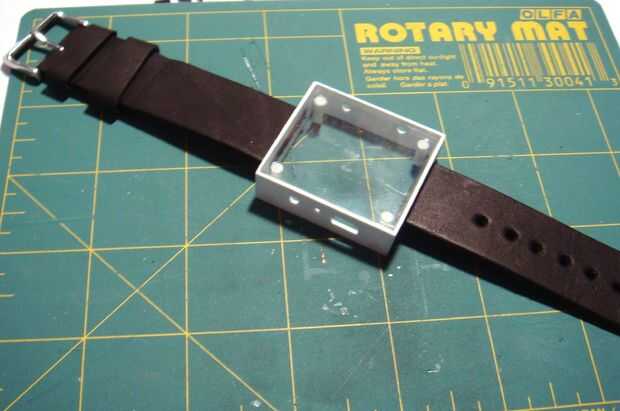

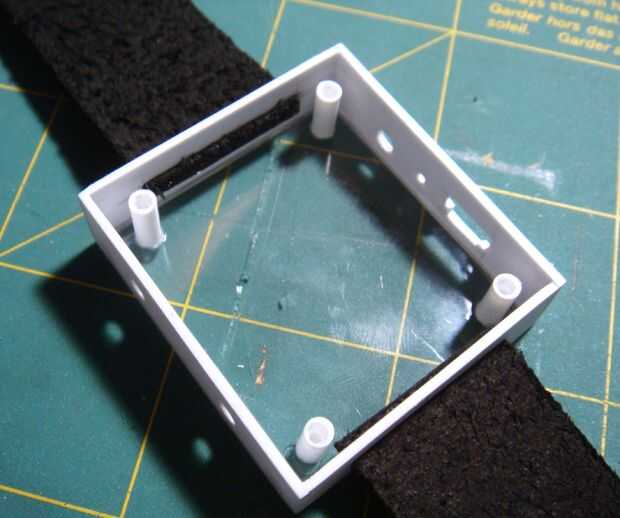

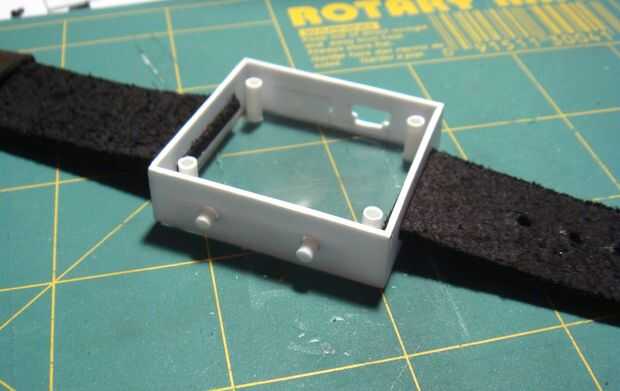

-Tome las dos secciones de su venda de reloj e insertarlos en las ranuras de extremo de la caja del reloj
-Encolar (utilicé algunos JBquick)
-Inserte las secciones. Puede dejar como está o coloque un poco de pegamento de CA en el medio de la sección.

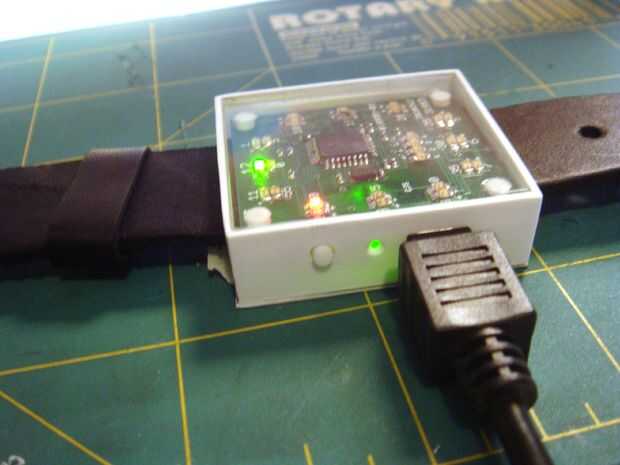

-La batería de litio en la parte posterior de la PCB de la soldadura. Deberá encenderse los dos LED en la posición 12:00. Si no, no se pueden recargar la batería o hay algunos cortocircuitos en el circuito. (Podría enfrentar más problemas si hiciste el tablero sí mismo, pero la mayoría son reparable)

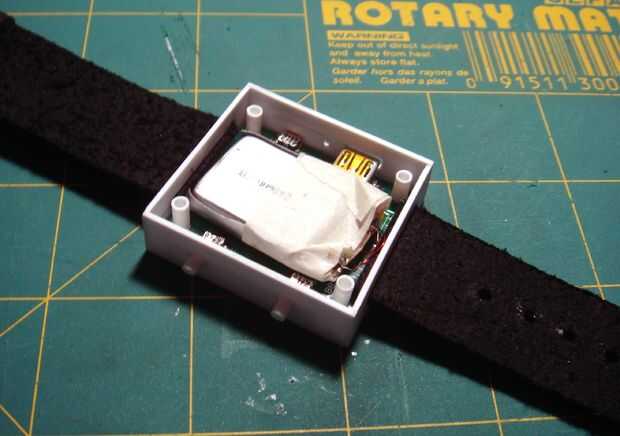

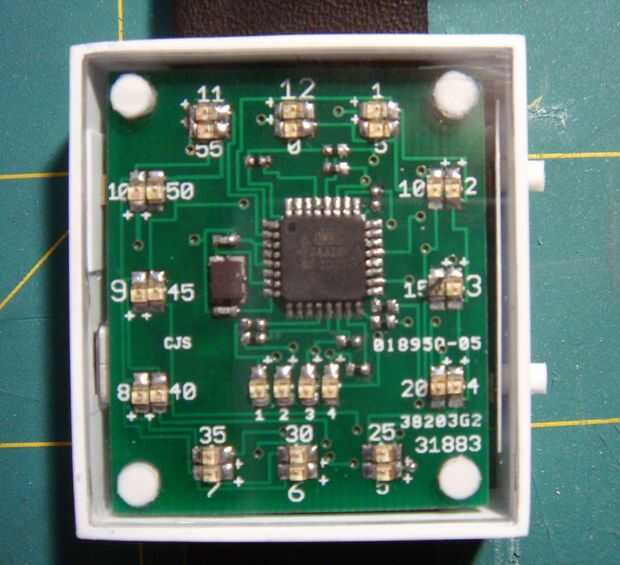

-Inserte la batería de PCB, asegurándose de que encaje en las barras de estireno. También asegúrese de que los botones de permanecer en el lugar durante este paso.

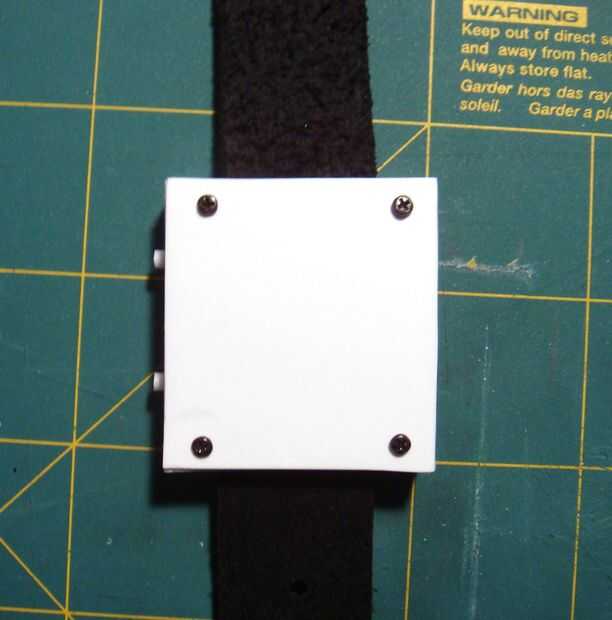

-Tornillo de la tapa trasera en su lugar.

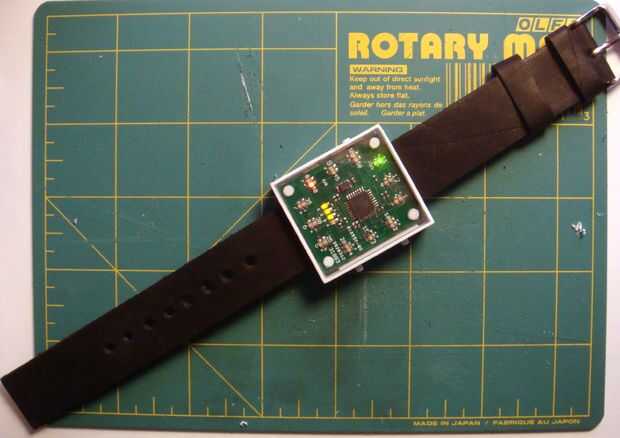

-Eso es todo, ¡ estarás acabado!

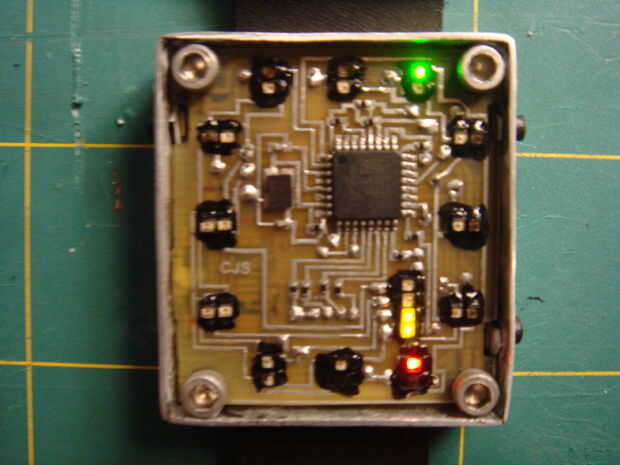

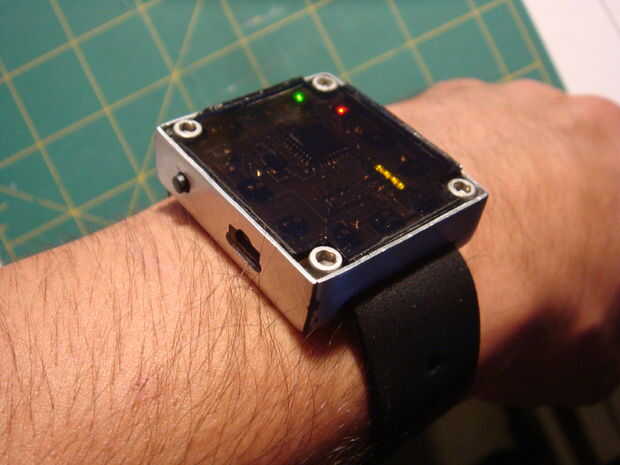

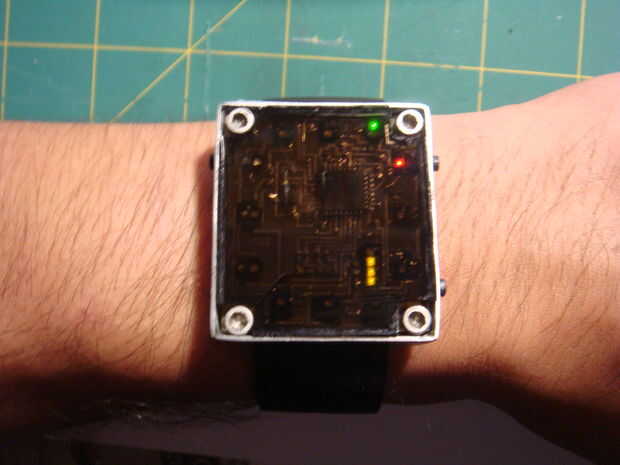

** Revisa las últimas imágenes para ver mi primer reloj prototipo ***

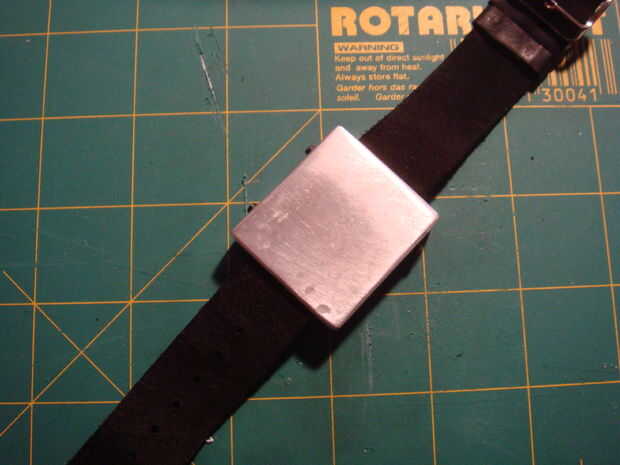

El caso está hecho de aluminio soldado con autógena. Estoy trabajando en otro instructivo que le muestre cómo hacerlo.
AJUSTE DE LA HORA:
-Para ajustar la hora en su reloj, mantenga pulsado el botón SET izquierdo superior durante unos segundos. El LED comenzará a parpadear cuando usted está en modo de ajuste.
-Utilice los botones arriba/abajo del lado derecho para ajustar la hora.
-Una vez que tienes la hora, presione el botón SET una vez para empezar a ajustar los minutos.
-Otra vez, use los botones en el lado derecho para ajustar los minutos
-Una vez que tenga el minuto, esperar unos segundos para los LEDs deja de destellar.
EL TIEMPO DE LECTURA:

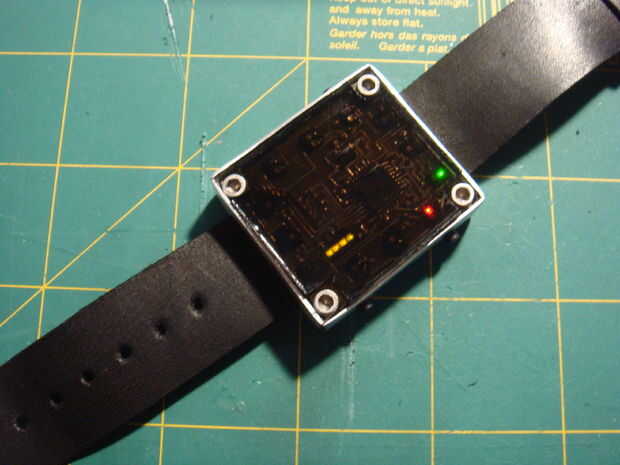

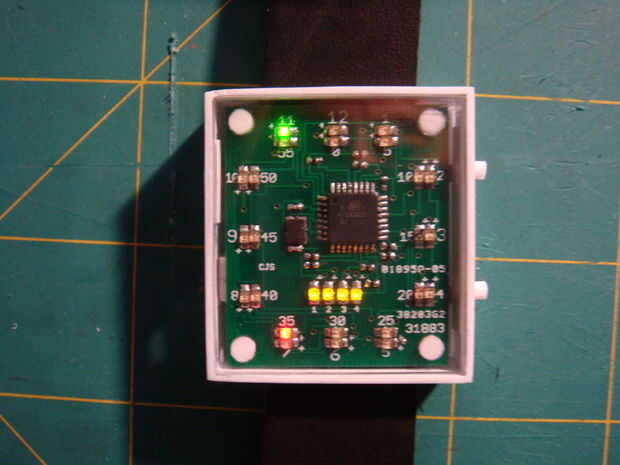

-Los LEDs en el reloj se arreglan mucho como un reloj analógico estándar de 12 horas.
-El LED verde exterior Dile la hora, de 1 a 12.
-El interior LEDs rojo contar los minutos en incrementos de 5 minutos (0, 5, 10, 15, etc..)
-LED amarillo del centro agrega minutos a los LEDs rojos de 5 minutos de 1-4.
Así que si los 5 minutos se enciende el LED rojo y LED amarillo 2 se iluminen, el total sería 7 minutos la hora.
