Paso 7: escape

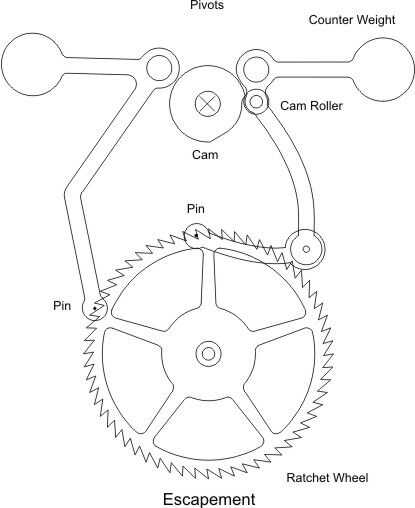

El mecanismo de escape una parte importante del reloj. Vamos a comenzar con la rueda de trinquete. Es una rueda de 5 pulgadas con 60 dientes inclinados. La rueda está fijada al eje del segundo y también 'casada' con un piñón (no mostrado).
La cam tiene una forma interesante. En esencia, se mezclan dos círculos de diferentes diámetros. Cuando el árbol de levas (unido al péndulo) gira hacia adelante y hacia atrás por unos 8 grados, el rodillo de la leva se mueve una pequeña cantidad de un lado al otro. El ángulo de oscilación debe más grande, el rodillo de la leva no moverá una distancia más grande.
La forma de la chimenea de conducción aumenta el movimiento de la rueda de leva por sobre un factor de cuatro. Esto hace que el pasador en el extremo de la chimenea para mover hacia adelante y hacia atrás de aproximadamente 0,3 pulgadas. Esto es ligeramente más grande que el tono de la rueda de trinquete (0,27 pulgadas). Esto hace que la rueda de trinquete gira 6 grados correspondientes a un segundo.
El propósito de la segunda chimenea de la izquierda es evitar que la rueda de trinquete invertir su rotación como la chimenea de conducción 'recarga'.
Los contrapesos aseguran que las chimeneas siempre activar la rueda de trinquete.
Me pareció que la acción de escape un poco ruidosa como los alfileres de acero caen los dientes. Incorporados los pasadores con un manguito de goma de silicona de pared delgada había humedecido el sonido a un nivel aceptable de la habitación.
Saltando un poco adelante, se verá en el escape en acción.
El siguiente video corto muestra la acción de la leva de péndulo en la chimenea de conducción. Más adelante, se verá cómo la conducción chimenea avanza la rueda de escape. La chimenea de la izquierda impide que la rueda de escape invertir su rotación.
No directamente relacionado con el escape. la primera rueda intermedia ya está instalada como avanza la Asamblea.
