Paso 3: circuitos

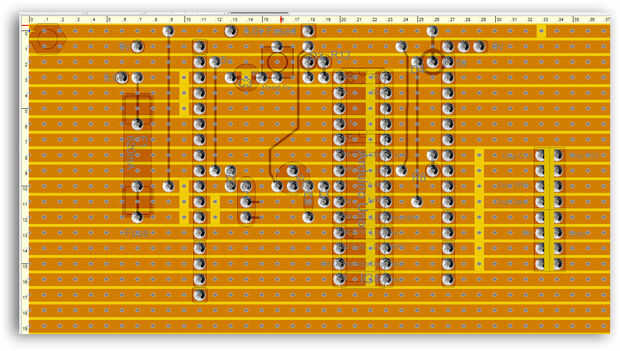

Hay 2 tableros para la construcción del tablero de vero. Usted debe ser capaz de hacer las placas de los diseños cerrados y esquemático incluido con este Instructable. Hay también detalles en mi sitio web para este reloj aquí.

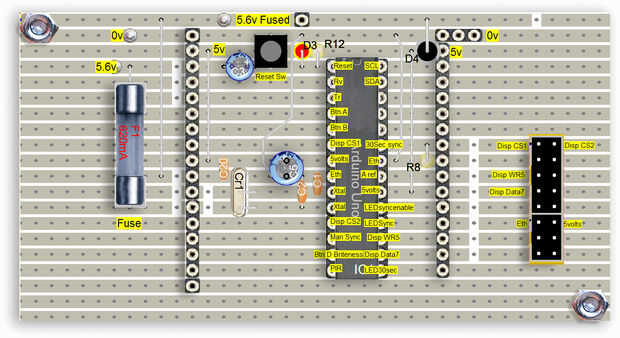

La primera tabla es la tabla de Arduino Uno. Un tablero estándar de la ONU también puede utilizarse si se prefiere a uno de los tableros de Vero.

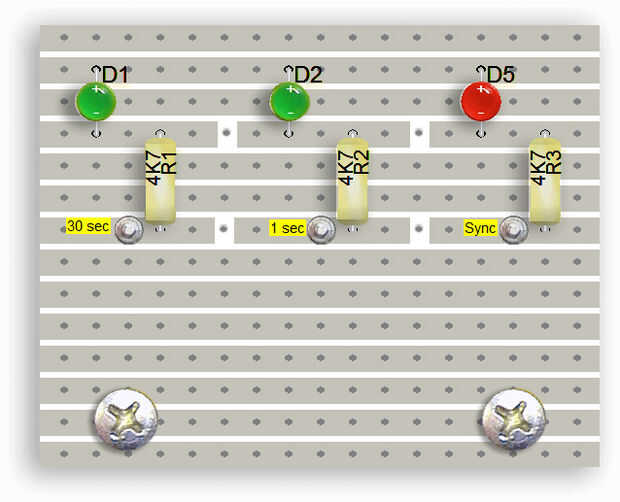

La segunda sala es el LED que contiene el segundo 1 LED, el LED de 30 segundos y el sync LED.
El segundo 1 que LED enciende cada segundo impulso otros 1 mientras que el segundo 30 LED se enciende al recibir el segundo 30 de pulso de mi reloj maestro.
La sync LED se enciende cuando el reloj se ha sincronizado al segundo 30 pulso en medio minuto.
