Reloj con caja de pong (2 / 11 paso)

Paso 2: Caso modificaciones

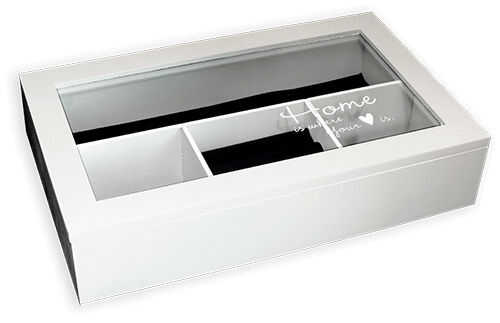

Fig.2/3 primero raspar las letras blancas de la tapa de vidrio usando su uña o un pedazo duro de plástico.

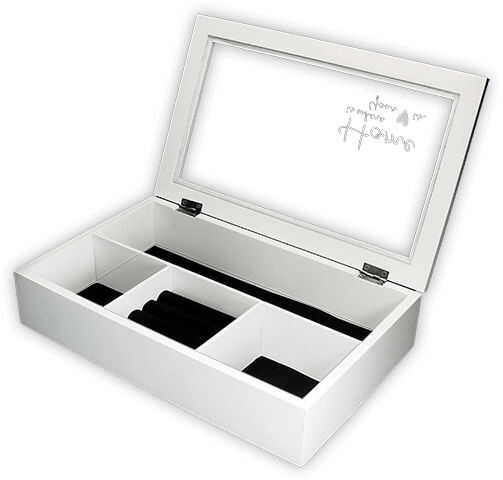

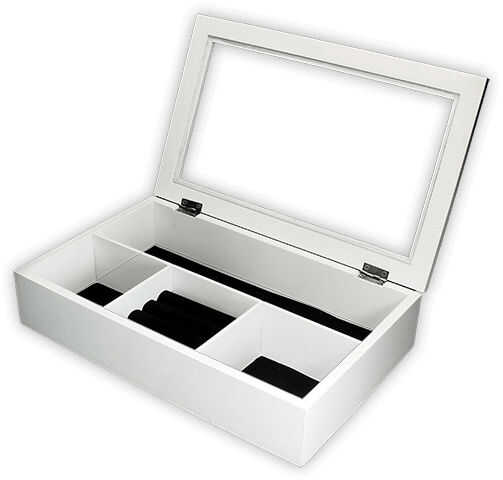

Fig. 4 luego saque con cuidado los separadores de madera pegados en asegurándose de no dividir los lados del caso.

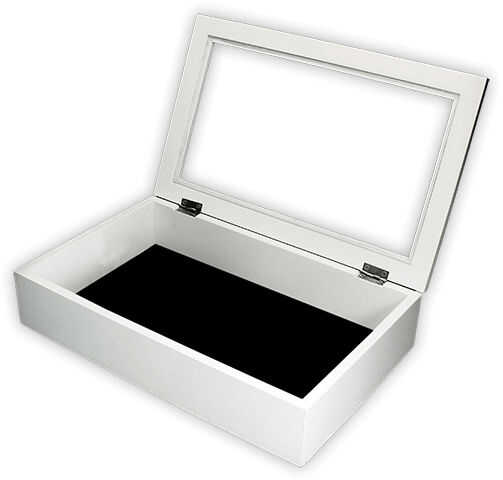

Fig. 4 Quite los soportes del anillo fieltro y montar una placa base nueva encima de la existente para ocultar el pegado abajo guarnición.

Figura 4 la nueva Junta de la base está pintada de negro

Figura 5 pantalla máscara se imprime en la película claro chorro de tinta

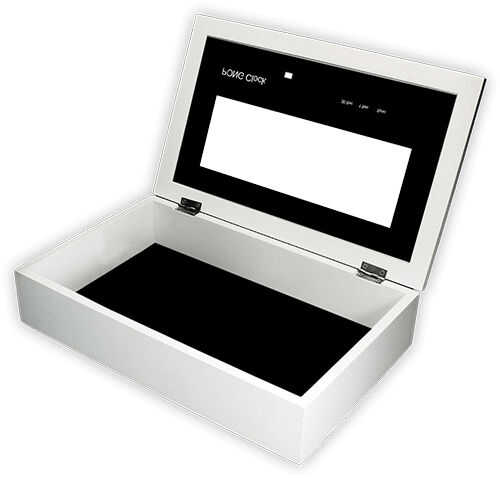

Figura 6 la máscara se une tras el cristal con 3 clips de metal para atornillar

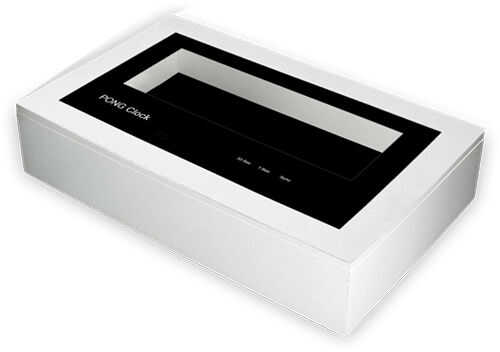

Fig. 7 caso terminado listo para placas de circuito.

animación la figura 1 muestra los bloques de montaje madera, la placa principal de vero de Arduino, que muestra, tablero de LED. Tablero remoto IR y módulo RTC. El PIR está montado remoto de la caja encima de una vitrina.

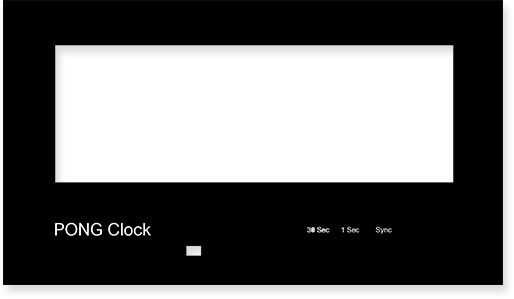

Fig.8 es el archivo de plantilla de tamaño completo. Imprimir esta película claro de inyección de tinta en alta resolución para asegurarse de que los negros son opacos. Las letras blancas sale claro en la película de tinta para montar una barra de aluminio estrecho detrás de las letras de máscara para que pueda ser leído. La pequeña plaza queda clara ya que es donde se encuentra el receptor IR.
