Relé de canal Arduino 2 (1 / 3 paso)

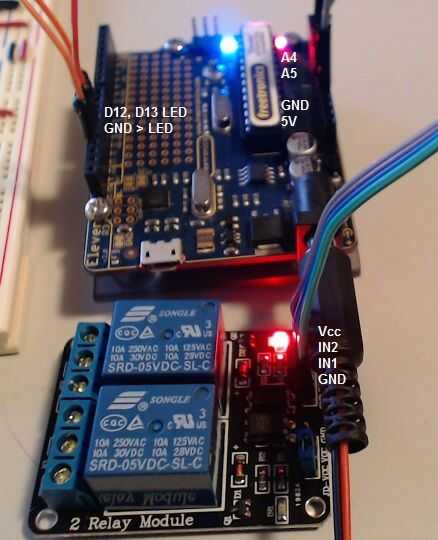

Paso 1: Conectar el circuito

Estoy conectando el relé analógico pasadores en el Arduino ya que en mi circuito, estoy corriendo bajo en pines digitales. Pines analógicos en el Arduino se pueden utilizar como Digital simplemente por el pinMode apropiadamente y digitalWrite a... escribir al pin digital: p
  • Relé de tierra > GND de Arduino
  • Relé de IN1 > Arduino A0
  • Relé de IN2 > A1 Ardura
  • Relé de Vcc > Arduino 5V

He conectado un LED en el circuito a utilizar como indicadores, que es un poco redundante que el módulo de relé también tiene indicador LED en el tablero. Puede dejar estos del circuito si quieres... aunque tengo planes de montar el LED en el cuadro de proyecto y no voy a usar tubos de luz en el LED SMD.

El LED se conecta a digital 12 y 13. Éstos están conectados a tierra a través de resistencias de 220 ohmios.

Y allí lo tienes, el módulo de relé está conectado a Arduino y usted es buenos ir.
