Reguladores de voltaje de conmutación basada en Arduino (4 / 6 paso)

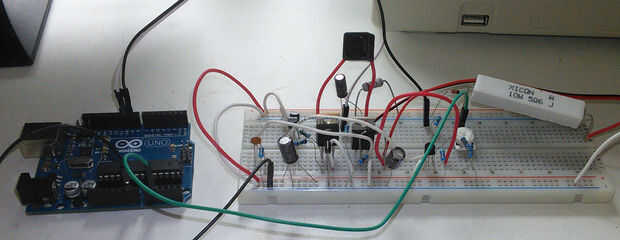

Paso 4: No invertir el Convertidor Buck-Boost

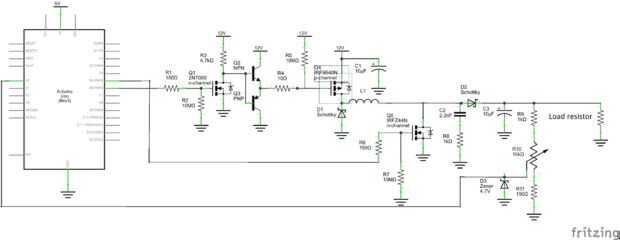

En los convertidores buck-boost no invertir el voltaje de salida es positivo y puede ser mayor o menor voltaje de entrada. Los convertidores buck y boost fueron en cascada reductor o elevador según sea necesario. En un momento dado sólo uno de los conversores es activo. Cuando los poderes de Arduino es suave comienza en modo buck. Si la tensión de salida es inferior a su valor deseado y su ciclo de trabajo es 100% cambia a modo boost con el gate de Q2 baja. Si la salida está por encima de su valor deseado y su ciclo de trabajo es 0% cambia a modo con la puerta de Q3 baja del dólar. Se puede fijar a buck en lugar de modo buck-boost si impide el ciclo de trabajo de la fase buck llega al 100%. Dado que este circuito utiliza dos interruptores es necesario un dibujo diferente.

Eficiencia

  • Carga: 3.15W, entrada: 340mA salida: 630mA eficiencia: 79.9%
  • Carga: 3.94W, entrada: 370mA salida: eficiencia 368mA: 91.7%
  • Carga: 2.53W, entrada: 260mA salida: eficiencia 143mA: 83.2%
  • Carga: entrada 9.23W,: 1.06A salida: 446mA eficiencia: 79.9%
