Paso 5: Construcción de los interruptores Mat
He visto interruptores estera hechos de cartón y papel de aluminio. Mientras que esto ciertamente funciona, los constructores han reportado dificultades en colocar la hoja y guardando de cada arruga con el uso, dando por resultado un interruptor que cierra.
Para los interruptores en este diseño, tapajuntas de techo de aluminio se utilizan como los contactos metálicos. Este material es relativamente barato y puede adquirirse en la mayoría de las ferreterías. El material se vende típicamente como una hoja larga (alrededor de 0,008" de espesor) que se enrolla. Pueden cortarse fácilmente marcando con un cuchillo, colocando un borde recto a lo largo de la línea de corte. También se puede cortar con tijeras de trabajo pesado.

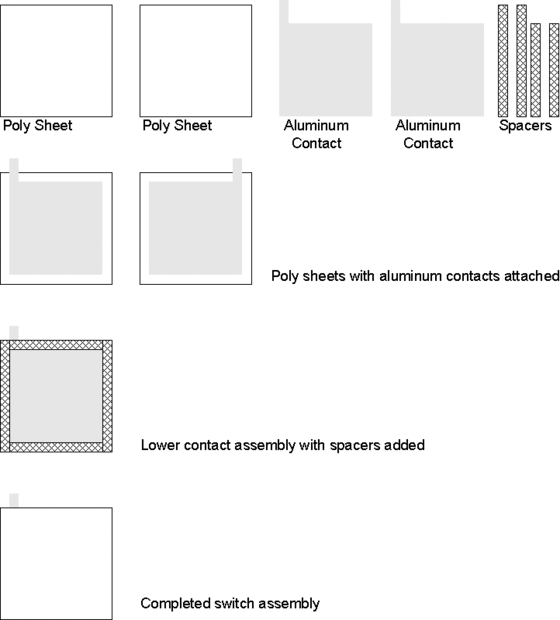

Los interruptores consisten en una superior y una inferior de contacto. Cada una de las Asambleas de contacto están construidos con aluminio y láminas de polietileno grueso con 1/16 como se muestra en los diagramas. Un contacto de metal de techo de parpadear se une a cada una de las hojas de polietileno de dos. Encontré eso doble-cinta de la alfombra cara trabajó bien para sujetar el aluminio a la hoja de poly. Es importante que el aluminio se apretadamente a la hoja de polietileno, para que no Afloje y colgando, ponerse en contacto con la placa de aluminio en el otro conjunto contacto del interruptor.
Alrededor de la placa base una frontera se crea con un material no conductor como cartón o plástico. Este material sirve para separar las dos placas para que no toquen cuando no hay presión. El material debe ser sólo unos 1/16" a 1/8" de espesor, la placa superior debe ser capaz de flexión hasta la parte inferior de la placa sin necesidad de contacto al usuario aplicar excesiva fuerza.
La Asamblea superior de contacto se construye semejantemente a la base, otra vez conseguir el aluminio no conductora con cinta. El material de refuerzo, ya sea polietileno, tableros de partículas o lo que sea, debe ser lo suficientemente flexible como para permitir que la placa de la flexión hacia abajo cuando pisó y flex entonces hasta cuando se quita la presión. Por lo tanto, un material rígido no funciona bien para la placa superior del forro.

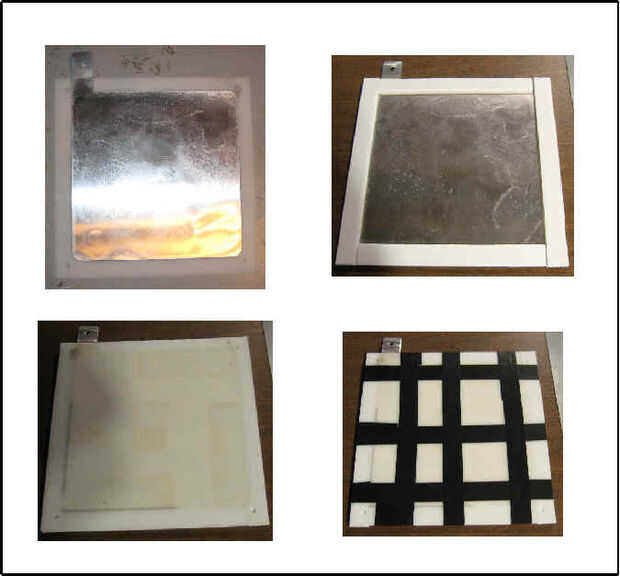

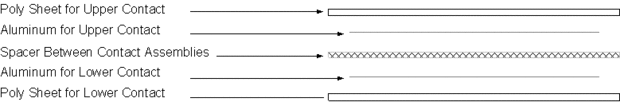

El contacto superior se monta encima del menor contacto, con el material del separador en el medio. Consulte el diagrama que muestra cómo las capas apila para arriba. Por último, todo el conjunto se mantiene unida por envolver cinta alrededor en ambas direcciones. El conjunto del interruptor completo se muestra en uno de los cuadros a continuación.
Tenga en cuenta que cada uno de los contactos metálicos tiene una pequeña lengüeta que sobresale fuera de las hojas de polietileno. Esta ficha se utiliza para hacer conexión a los cables. Los conductores no pueden soldarse a las pestañas, como no se puede soldar aluminio a. Para hacer una conexión eléctrica confiable, había despojado unas pocas pulgadas del alambre y grabó la porción despojada hasta las lengüetas de conexión de cada una de las placas. La idea de remover una mayor longitud de alambre es proporcionar más área superficial del alambre en contacto con la placa de aluminio.
