Paso 1: Funcionamiento de un Joystick de cuatro interruptor común
Internamente, todos los switches comparten una conexión común, que es generalmente el PCB del sistema de juego. El otro terminal de cada interruptor es una conexión independiente en el cableado de la palanca de mando. Interna a la consola de sistema de juego, las líneas de entrada de la palanca de mando conectan vía un resistor a una tensión positiva. El voltaje en cada una de las líneas está en un estado alto de lógica cuando no se presiona el interruptor. Cuando se presiona, la línea está en corto circuito a tierra y lee como una lógica de baja. Este nivel es la entrada a un microprocesador u otra lógica en la consola de sistema de juego, que responde en consecuencia.

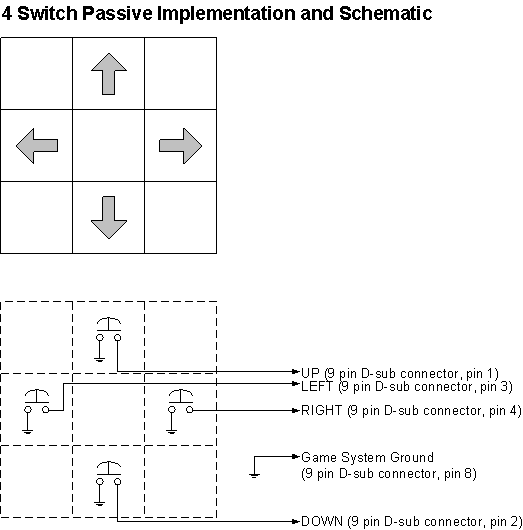

Los cuatro interruptores corresponden a los arriba, abajo, izquierda y direcciones a la derecha. Para mover de manera diagonal, dos interruptores están cerrados. Por ejemplo, para mover diagonalmente para arriba y a la derecha, se cierran los interruptores de arriba y derecha. El cableado de los interruptores de palanca de mando se muestran en el diagrama.
Esta interfaz sencilla puede encontrarse también en otros sistemas de juego. El conector usado en las palancas de mando para el sistema Atari 2600 son 9 pines hembra-conectores sub D, como se muestra en la imagen. Si cualquiera de los circuitos descritos son para utilizarse con otro sistema de juego o aplicación, el usuario deberá determinar el pin conector adecuado para ese sistema.
Es el pinout para el conector D-sub en el joystick de Atari 2600:
1 = PARA ARRIBA
2 = ABAJO
3 = IZQUIERDA
4 = DERECHA
6 = FUEGO
8 = común (planta de sistema de juego)
El botón rojo de "fuego" también es un interruptor momentáneo a la tierra. El botón de "fuego" no es controlado por la alfombra del piso, ya sería demasiado incómodo para el juego. El botón de disparo en cambio es controlado por un interruptor de botón pulsador sostenido por el usuario. Había montado una "varita" con un botón que el usuario puede llevar por el botón de disparo. En esta configuración, el botón de disparo está conectado directamente al pin 6 y pin 8 del conector D-sub de 9 pines.
