Regulador de voltaje versátil con LM317 (2 / 3 paso)

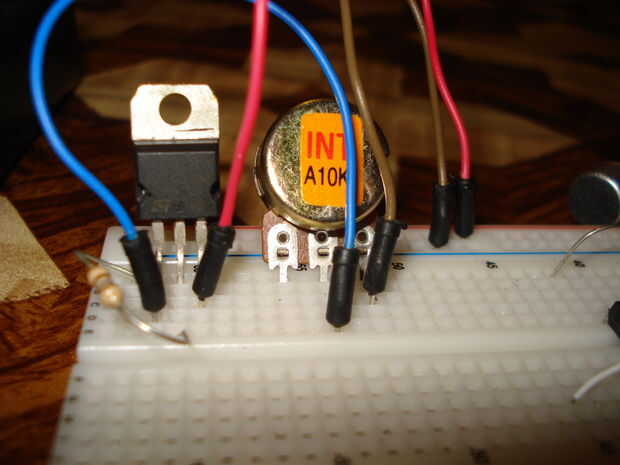

Paso 2: Montar el circuito!


Mientras miraba a través de la hoja de datos, el circuito más simple que podemos tener para hacer este tipo de trabajo, el cuadro del circuito está atacched, utilizaremos:

R1 = resistencia de 180 ohms

R2 = potenciómetro de 10 K ohmios

Eso es todo!

Conecte la alimentación en entrada y la tierra, tu multímetro en Vout y tierra entonces vamos a ver como va!
