Regulador de temperatura infrarrojos para SMD sartén reflujo (2 / 4 paso)

Paso 2: Construir el tablero de la interfaz.

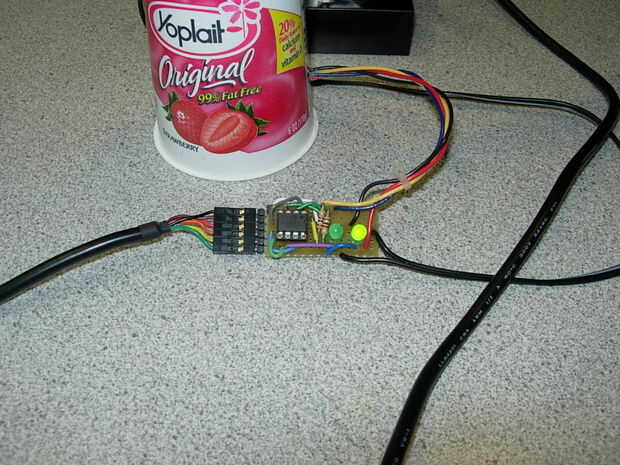

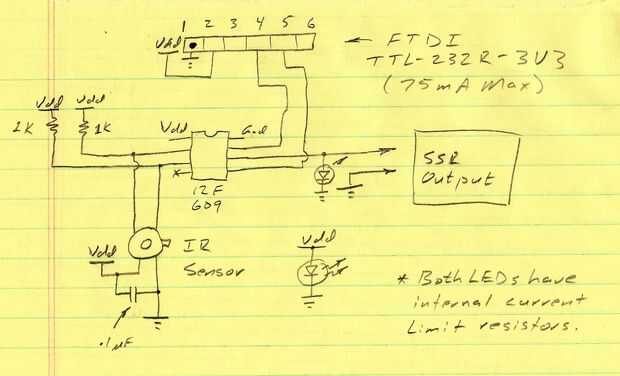

El circuito PIC-12F609 poco es realmente simple. La interfaz con el sensor de Melexis es SMBus (Bus de administración del sistema). Por suerte, Melexis tuvo una buena nota de aplicación en su sitio web. Tomó un poco de trabajo a puerto el código en el compilador CCS.

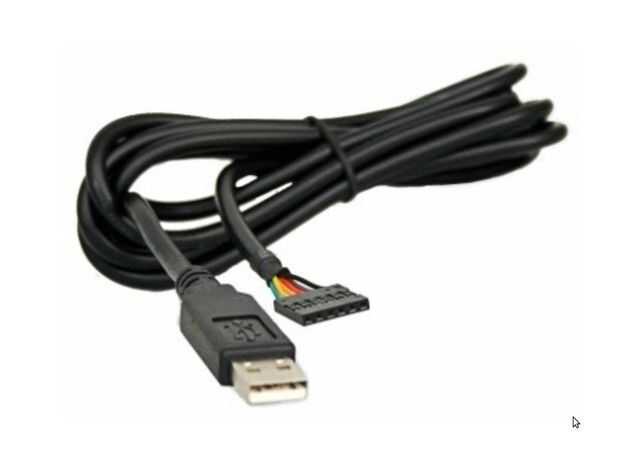

También tuve problemas con el código de salida serial del compilador de CCS. Terminé escrito mío que creo que es mejor. Mi versión utiliza uno de los temporizadores PIC. En cambio, el compilador de CCS genera código RS232 utilizando temporizadores de software solamente.

De todos modos, todo el código fuente es colocado y, creo, bien documentado.

Aquí hay un enlace a la Web de Melexis para hojas de datos y la aplicación notas:
http://www.Melexis.com/Sensor_ICs_Infrared_and_Optical/Infrared/MLX90614_615.aspx

La nota de aplicación de Melexis en el SMBus era indispensable.

Tom Cantrell tenía una escritura agradable en número 219 del sótano del circuito. El artículo original se puede comprar en su sitio web por $1.50. Artículo de Tom fue la inspiración que me mueve.
