Regulador de temperatura del fumador (2 / 5 paso)

Paso 2: montar

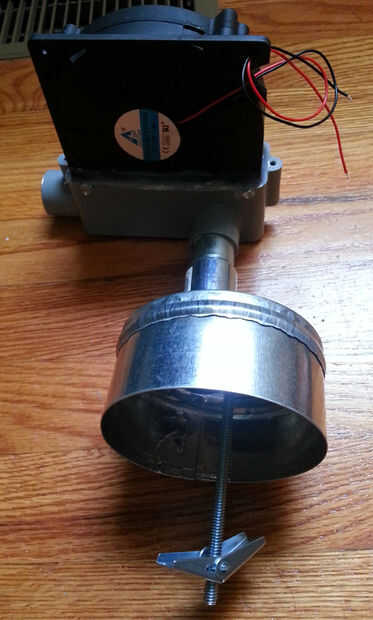

Conexión de ventilador de fumador

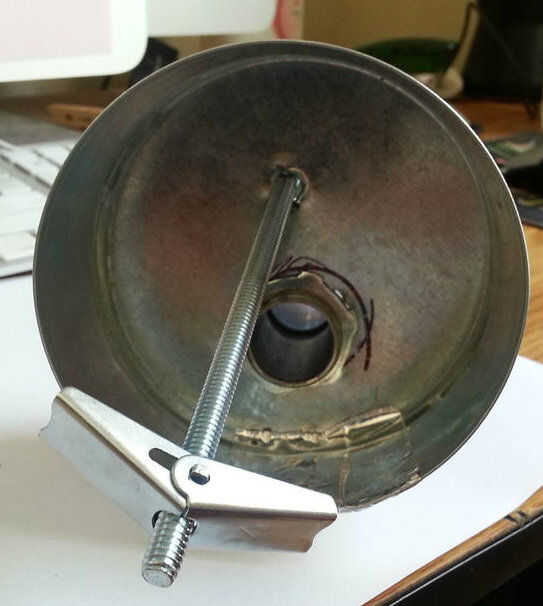

Usando un taladro de broca metal un agujero en el extremo de conducto tapa offset del centro para el perno de carruaje. Este tornillo pasará por un sistema de ventilación en la parte inferior del fumador para sostener el ventilador en su lugar. Luego perfore un agujero para el tubo de rosca de 3/4 de pulgada (celebrado en el interior de la tapa del extremo del conducto con una tuerca). Coloque una tira de espuma de poliestireno en la parte inferior de la 3/4 conducto de vivienda por lo que el ventilador no está al ras con la parte inferior de la carcasa. Coloque el ventilador en la caja de conducto de 3/4" y sello con silicona.

Controlador PID

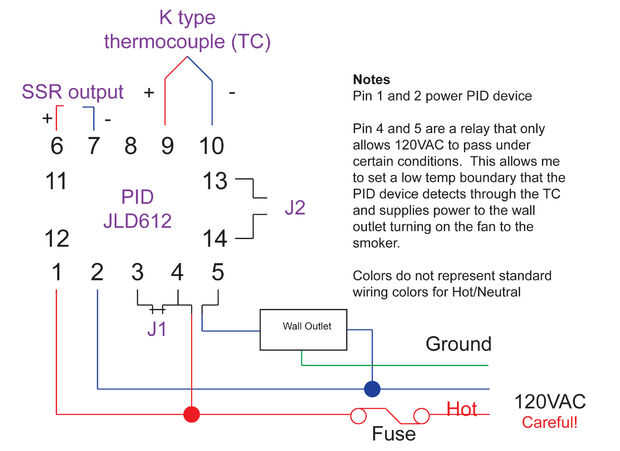

El tipo de control de temperatura el diagrama de cableado no utiliza la porción de PID del controlador. Es un simple relé de encendido. El dispositivo le permite fijar una temperatura inferior límite (es decir, 225 F) que cuando el TC dice < 225 el regulador suministra energía a la salida (ventilador), aumentando así la temperatura del ahumador.

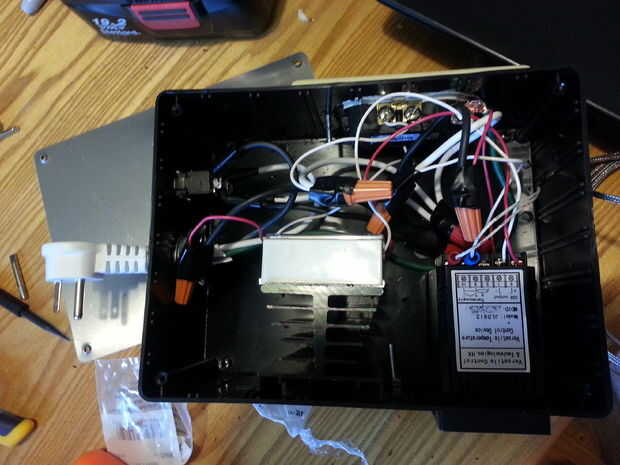

Se necesita soldar el interruptor del cable de extensión. Si no se siente cómodo de soldadura dejarlo hacia fuera. Primero recorta todos los agujeros en la caja del proyecto y conectar todo. Cinta ningún alambre expuesto y tapón de rosca conectores de alambre.
