Regulador 78XX > 2A - regulador 78XX > 2A

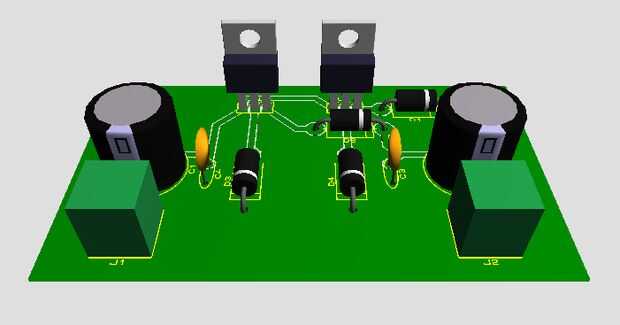

Esta fuente la desarrollado por la necesidad de un cargador de 5V 2A para una tablet, como el cable trae es USB ya no. máximo de la PC sabemos el USB entrega 500mA, por lo seria absurdo conectar 4 cables USB a una pc solo para cargar un dispositivo. Conectar de la otra opcion es este cable directo a los 5V de la fuente de PC sabemos le sobran mas de 2A para drenar. Pero en mi caso no lo dejar la fuente de la PC encendida solo para cargar este dispositivo. El problema es el 7805 solo drena 1, 5Amax con un disipador muy generoso y ventilado, por esa razón le baje el máximo de consumo una 1A para que no trabaje tan exigido, ahora viene la forma de obtener 2A, si bien en el datasheet nos muestra un circuito de mayor corriente con un transistor en base común alimentado por un 7805 y una resistencia de 1W , pero la verdad es que ya tenia los componentes en mi casa y lo salir del apuro, aparte creo es mas sencillo mi circuito el presenta el datasheet.

En Internet cuando uno busca fuente de 5V de 2 o 3A encuentra muchos circuitos ponen directamente los reguladores en paralelo (pin a pin) pero ese diseño me hizo un poco de ruido y tras analizarlo un poco, cuando vemos el hoja de datos el circuito interno del 7805 (en el hoja de datos http://www.ti.com/lit/ds/symlink/lm340-n.pdf puse aquí en la pagina 10) podemos ver el transistor Q16 es la etapa de salida pero a su vez el divisor resistivo tiene en su emisor géneros una realimentacion hacia Q14 para "estabilizar" y también re-alimenta el espejo de corriente formado por Q18 y Q1. Resumiendo, la idea de este regulador es entregar tensión regulada, no de ingresarle tensión (por la salida) ya podría modificar el funcionamiento interno.

----------------------------------------------------------------------------

Esta fuente ha desarrollado la necesidad de un cargador 5V 2A de tabletas, tales como el cable USB que trae es que sabemos que el USB de la PC nos da 500 mA máximo, por lo que sería absurdo para conectar 4 cable USB a un pc sólo para cargar un dispositivo. La otra opción es conectar el cable directamente a la fuente de 5V PC sabemos que puede ahorrar más de 2A para drenar. Pero en mi caso yo no quiero dejar la energía encendida la PC para cargar solamente este dispositivo. El problema es que solo drena 1, 5Amax 7805 con un fregadero muy generoso y amplio, por eso baje el consumo máximo 1A no funcione como se requiere, ahora viene la manera 2A, aunque la hoja de datos nos muestra un circuito más grande actual con un transistor en común la base por un 7805 y un 1W resistencia, pero la verdad es que tenía los componentes en mi casa y quería salir del paso , además creo que es más fácil mi circuito que presenta la hoja de datos.

Internet cuando uno mira la fuente de 5V 2 o 3A es que muchos circuitos directamente ponen los reguladores en paralelo (pin a pin) pero el diseño me hizo un pequeño ruido y después de analizarlo un poco, cuando vemos la hoja de datos de circuito interno 7805 (en la hoja de datos http://www.ti.com/lit/ds/symlink/lm340-n.pdf os pongo aquí en la página 10) podemos ver que el transistor Q16 es la etapa de salida pero el divisor resistivo en su emisor genera una opiniones a Q14 a "estabilizar" y volver a alimenta el espejo de corriente formado por Q18 y Q1. En Resumen, la idea de esto es proporcionar regulador de voltaje regulado para no admitir que tensión (salida) como podría cambiar el funcionamiento interno.

Etiquetas: Regulador, 7805
