Paso 2: Rellenar la Junta. Mano para soldar componentes SMD.
Soldar los componentes SMD/SMT puede ser difícil.
El enfoque que utilizo es lata uno de los puntos de conexión para el componente SMD con una pequeña gota de soldadura, mantenga el componente en la placa mediante unas pinzas de resorte para que la pierna a soldar es sentado sobre o muy cerca de la gota de soldadura y luego calentar la gota de soldadura que se derrite y soldaduras a la pierna. Por supuesto, no puede mantener el hierro en la soldadura demasiada o riesgo quema su componente o arruinando la soldadura.
Una vez que tengo una pierna soldada a la placa, luego ir sobre el resto de las patas del componente asegurarse de que obtener un filete de soldadura decente.
Si termino con demasiada soldadura (pasa un poco) o un puente de soldadura, entonces utilizo alguna mecha de soldadura (filamento de cobre trenzado) para aspirar algún exceso soldadura.

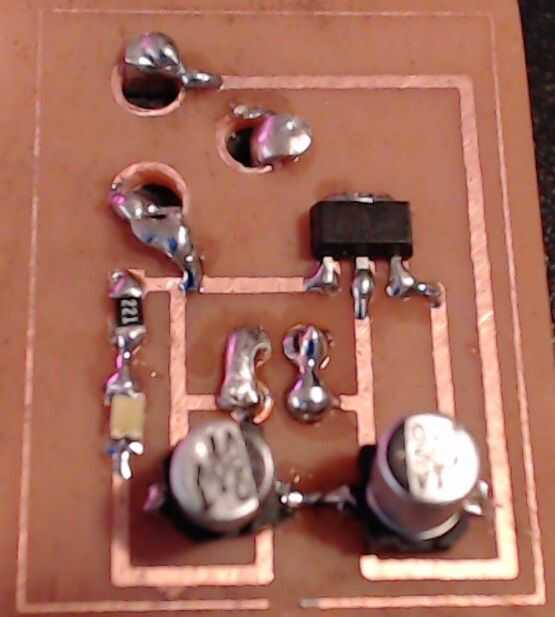

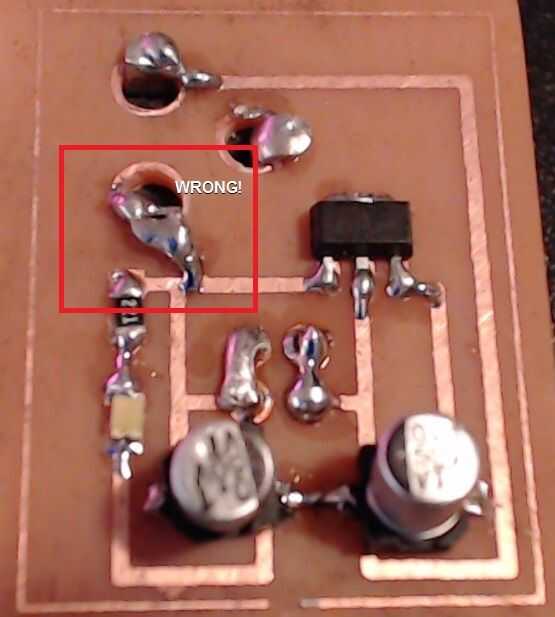

En la primera imagen, tengo el VCC de la toma de conexión en el lado de salida de la LM78L05, que es un poco estúpido. Después de soldar la Junta le dio cierta energía y notado que registré 9 voltios por todas partes (bueno en los rieles de positivo, de todos modos). Así que pensé que había hecho un error.
Como portador de un LED blanco, el circuito estaba trabajando por cierto... como una fuente de 5 voltios regulados... es basura :)
