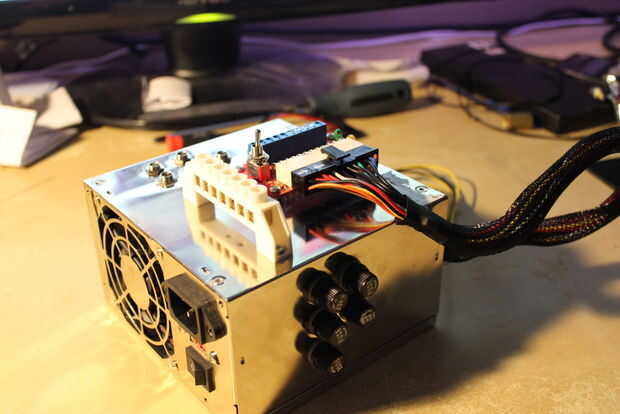

Usar una computadora la fuente de alimentación de escritorio proyectos electrónicos

electrónica del edificio con los Arduinos, motores y otros aparatos,, contra un problema común: alimentación de los circuitos con un voltaje constante y corriente adecuada. Como mucha gente, me di cuenta de que una fuente de alimentación de computadora puede ser una solución perfecta, aunque con algunas modificaciones. Proporciona regulado 3.3V, 5V y 12V de alimentación en un alto nivel de corriente suficiente para satisfacer a casi cualquier requisito del proyecto.

La mayoría de los ejemplos que encontré en línea no cupieron mis necesidades, por lo que decidí modificar mi propia. Los requisitos fueron:

-capacidad de interruptor 24 pin ATX conector para otros proyectos
-variedad de conectores
-fundido
-gran potencia

Lista de materiales

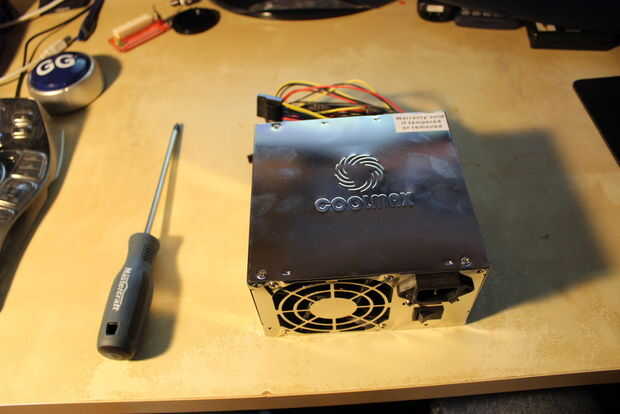

fuente de alimentación 1 x 300W con un ventilador trasero - $30 - Newegg
1 x alimentación ATX de Cytron fuente breakout Junta - $9 - Robotshop
1 x bloque de distribución de potencia - $2 - Adafruit
5 x 2.1mm DC barril conectores jack - $5 - varios
5 x 5mmx20mm portafusibles - $5 - varios
4 distanciadores de latón x M3
fusibles de 5 x 5mmx20mm (surtidos de 5A, 3A, 1A) - $10 - varios
5 x 5mm tornillo terminal pares - $2 - varios

Herramientas
Surtido de brocas
Broca escalonada con tamaños de 3/16", 3/8" y 1/2"
Taladro eléctrico
Destornilladores surtidos
Soldadura de hierro
de la soldadura
desaislador alambres
cortador diagonal

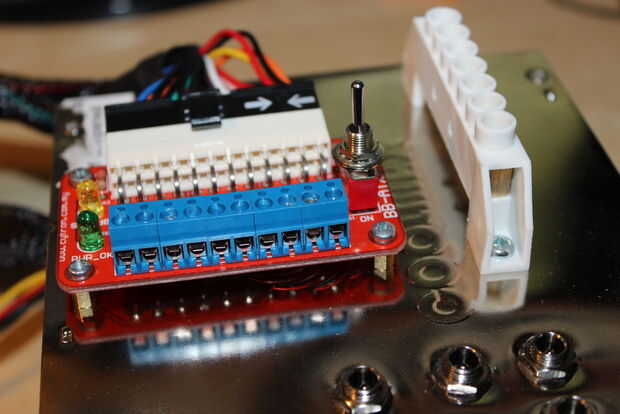

El componente principal que hace que este proyecto fácil es el ATX breakout. Toma un 24 pines ATX se divide los componentes hacia fuera a sus diversos voltajes, mientras que también proporciona luces de indicador, un interruptor de ON/OFF y cable y habitaciones para terminales de tornillo.

Asegúrese de investigar adecuadamente la fuente de alimentación: usted tendrá que seleccionar uno con un cable de alimentación completo 24 pines ATX, ventilador trasero en lugar de la parte superior y suficientes conectores para su proyecto. Si decides copiar mi configuración de conector de barril, que va a utilizar 1 4 pin Molex y 1 cable SATA.

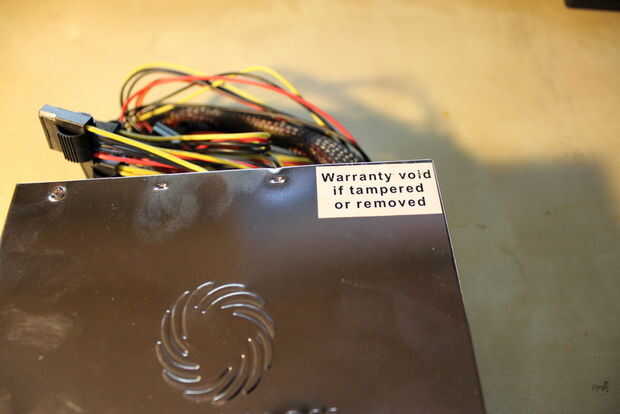

Por favor, recuerde que un equipo fuente de alimentación proporciona una cantidad peligrosa de la energía y tiene una etiqueta de garantía. Puesto que esto es un concurso de hacking y el sitio web, estoy seguro que esto no disuadir a muchas personas. Ser inteligente.
