Paso 6: Calibración más

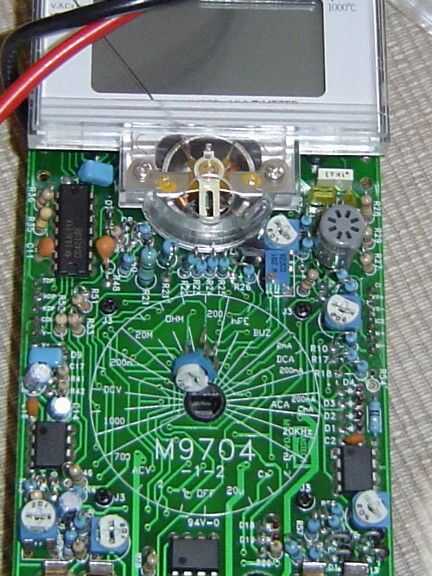

Ganancia de voltaje, la corriente y el transistor ahora han sido calibradas por una configuración "master". Después de ajustar el indicador analógico descubrí también es incompatible, por lo que parece que usted consigue lo que usted paga.
Calibración de la escala de temperatura resultó para ser interesante. Después de algunos jugar, encontré que uno de los presets puede establecer la escala en cero, momento en el que la segunda no haría ninguna diferencia. Ajuste el preset primero a cero con el termopar en agua con hielo y el segundo para que el medidor Lea 37 grados con el termopar en mi boca, parece que han dado lugar a exactitud tolerable. Calentar el termopar con un gas más liviano hasta que tiene un resplandor naranja da una lectura de alrededor de 900 grados, que sería de derecha para el color, y la temperatura ambiente después de salir durante una hora de lectura de acuerdo con el termómetro de habitación. Una temperatura alta precisión conocida parece ser mejor para el ajuste de este.
Finalmente conecta el clip de prueba de capacitancia a mi osciloscopio y encontró que uno prefijado la amplitud de la onda de salida y el otro no hace ningún efecto notable, aunque afecta a la lectura de capacitancia, lo que demuestra que están trabajando en formas muy diferentes, pero todavía no he encontrado la manera de ajustarlos para obtener lecturas constantes sobre una gama de condensadores de cambios.
Usé algunos condensadores de poliestireno 250pF 2,5% (hay que reconocer que es muy viejo) para calibrar el rango de capacitancia en la posición más baja y algunos otros condensadores de poliestireno hasta 2.5nF 5% y algunos otros, posiblemente condensadores de mylar para valores más altos. Tratar de establecer una preselección en varias posiciones antes de poner la otra ha llevado a un ajuste tolerable, pero todavía no muy buena.
Mi principal conclusión de esta experiencia es que vale la pena gastar tanto en un multímetro como puedas!
