Paso 5: Calibrar el medidor de
Esto fue toda una experiencia de aprendizaje para mí y las cosas no son absolutamente como a aparecen por primera vez. A menos que tengas el medidor mismo exacto el trazado será diferente para ti, pero sospecho que hay alguna coincidencia en cómo funcionan estas cosas, así que a compartir lo que he aprendido.
Es una buena idea para medir algo en cada rango del medidor y anote lo que mide y lo que es valor es, entonces al menos puede ajustar todo nuevo cómo es que si todo va mal.

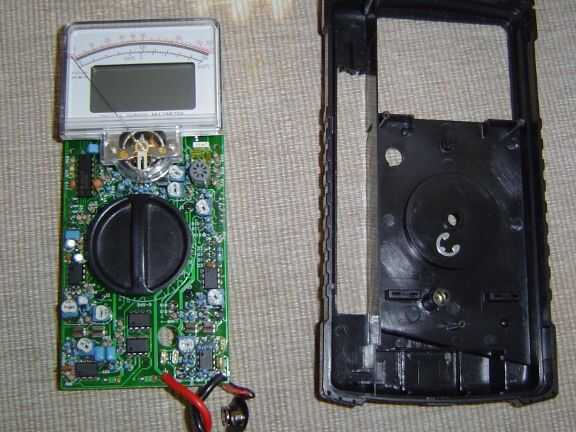

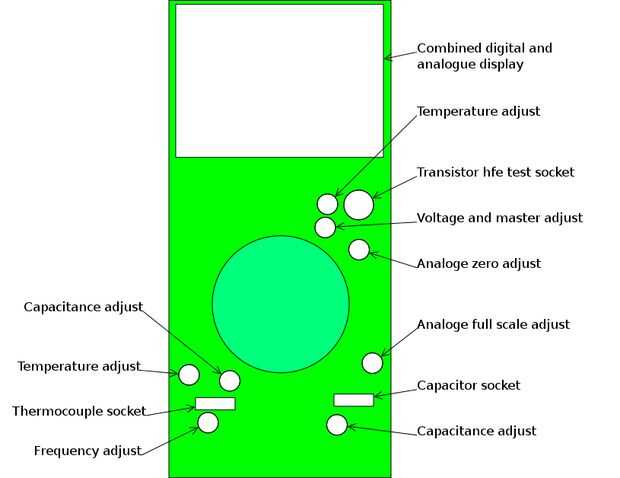

Se puede ver en la foto, hay ocho presets dentro del medidor. Tiene ocho gamas, así que mi primera suposición fue que hubo una programación para cada rango. MAL!
Empecé tratando de encontrar lo que cada uno hace una resistencia a través de él y ver qué efecto tiene, pero terminó moviendo cada preset de todos modos.
El metro tiene una escala analógica (útil para mostrar si una lectura está cambiando rápidamente, pero no mucho más) como la digital uno y los dos presets son ajustar el cero y completa escala posiciones para esto. Usé la salida variable de la referencia para establecer la posición de la escala en, después de calibrar la báscula digital.
Dos presets ajustan la escala de temperatura, uno por cero y uno para temperaturas más altas. Otros dos ajustan la escala de capacitancia. Un preset calibra la gama de frecuencia.
Un ajuste preestablecido es el maestro y debe establecerse antes de todos los demás, que afecta a la tensión, corriente, capacitancia y escalas de Hfe, por lo que este es uno que te ajuste con mi referencia de voltaje.
El misterio de la falta Megohms

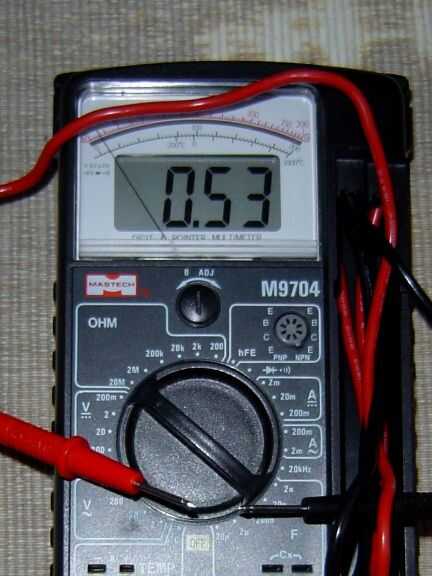

Se puede ver en la foto, mi medidor está leyendo algunos megaohmios cuando no hay nada conectado a los electrodos. Mi primera respuesta a esto era limpiar el interruptor. Bien, ves hecho un poco de diferencia, pero no cura el problema, así que hay una falla en alguna parte (¿alguien tiene alguna sugerencia sobre esto?). Por lo que parece justo decir que, si tienes la tapa apagado el medidor de todas formas, merece la pena dar el interruptor de una. He utilizado isopropanol que previamente había comprado a Limpie el disipador de calor compuesto Cuando repare mi consola de juegos.
