Redondo de LED Matrix - 340 píxeles x WS2801 (5 / 6 paso)

Paso 5: Instalación del Software, parches y el uso

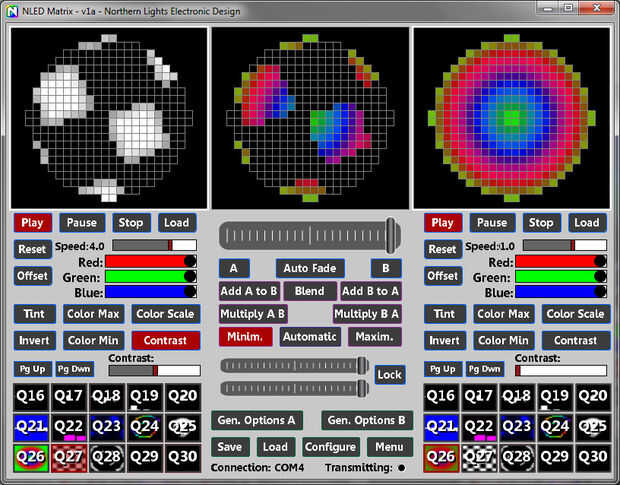

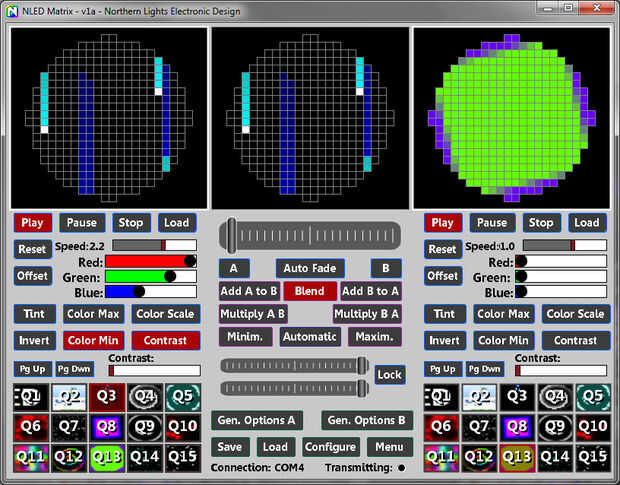

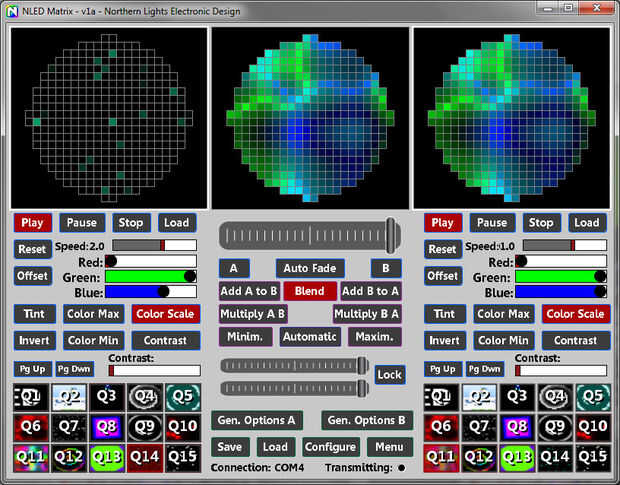

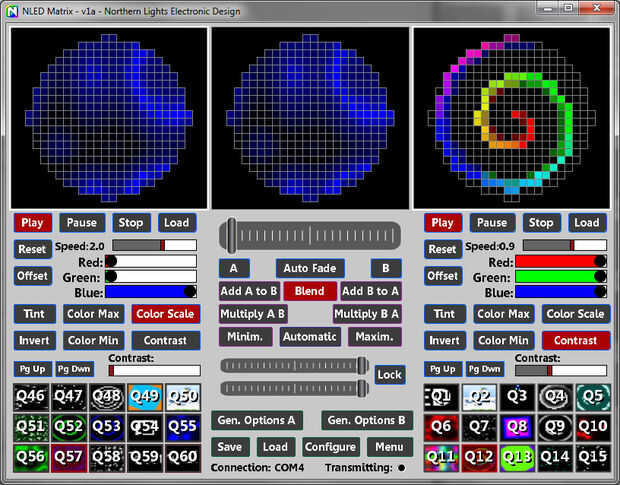

Descritos aquí son los pasos para configurar la matriz de Matriz NLED software.

Archivo de configuración: Métodos y configuraciones que se describe en el manual.

  • Copiar un archivo de configuración incluido, renombrarlo, abrirlo en un editor de texto.
  • Ir a través del manual y establecer las variables relevantes. Asegúrese de que hay una pestaña entre el texto definir y el valor, cualquier espacios o tabulaciones adicionales resultará en congelación de software o error.
  • Especialmente establecer la anchura de la matriz y altura de la matriz y el nombre del archivo del parche.
  • Abrir config.ini en la carpeta principal y cambiar la ruta para encontrar tu nuevo archivo de configuración.

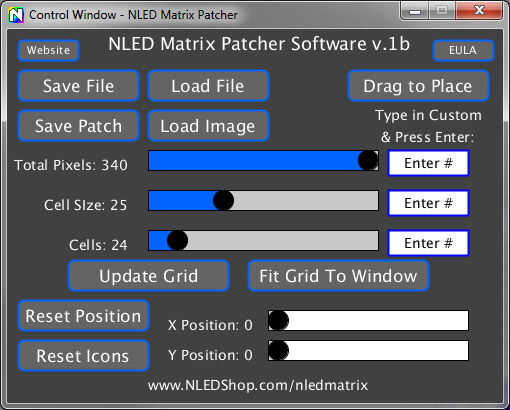

Parche: Parches permite los píxeles se coloca fuera de servicio o en formas extrañas. El software siempre hará tomas del cuadrado/del rectángulo, parches permite el software organizar el orden de los datos por lo que termina en el pixel correcto. También se describe en la matriz NLED manual y el readme NLED matriz Patcher, ver imágenes adjuntas. Esto es un paso crucial y debe hacerse con cuidado, falta de pixeles o apoyándolos de causará diferentes problemas.

Material de archivo: Debido a la forma y tamaño único, secuencias de vídeo tiene que ser creado especial para el tamaño. Adobe After Effects trabaja bien para la fabricación de 22 x 22 tamaño videos. Videos deben tener alto contraste de colores/niveles para producir mejores resultados cuando aparece en la matriz de LED. El software de Matrix NLED incluye varias fuentes de generación, que también funcionan bien con pantallas pequeñas.
