Paso 3: Construir el segmento.
La red root ahora contiene un nodo de brazo con 4 parámetros y puertos. La idea es crear un segmento del cuerpo que contiene dos brazos y una forma que les mantiene juntos. Este paso le llevará a través de ese proceso.
Un primer paso es crear un segmento del cuerpo y definir dos puntos en él. Estos puntos sostenga los brazos Unidos al cuerpo y serán útiles para rotar de una manera natural.
* Crear un nodo de la elipse y sus dimensiones a 35 * 45.
* Crear un nodo de volver a muestrear. Establecer método como 'por la cantidad' y puntos a 2. Enviar ellipse1 a él.
* Crear un nodo de punto. Enviar resample1 a él.
Utilice los puntos.
Podemos conectar estos puntos como puntos para el nodo de brazo de traducir. Va a crear 2 brazos porque estamos tratando con 2 puntos.
* Conecte el punto1 a Ubicación del brazo.
También podemos utilizarlos para girar los brazos así que crece en una dirección lejos del origen.
* Crear un nodo de ángulo. Envíe punto1 a valor2.
* Crear un nodo de restar. Enviar ángulo1 a valor1 y valor2 a -90.
* Conecte subtract1 al ángulo del nodo de brazo.

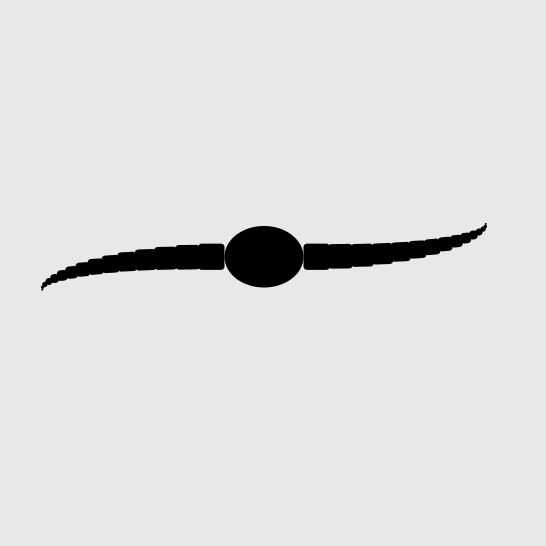

Los brazos son en un sentido contrario ahora.
Unirlo todo.
El siguiente es hacer el segmento del cuerpo aparece como un objeto que puede ser sustituido y girar.
* Crear un nodo combinado. Enviar ellipse1 a List1 y List2 brazo.
* Crear un nodo girando. Enviar combine1 a la forma.
* Crear un nodo de escala. Envíe rotate1 a forma.
* Crear un nodo de traducir. Envíe scale1 a forma.
* Crear un nodo de grupo. Enviar translate1 a él.
Usted puede jugar con los parámetros de rotación, escala y traducir el segmento en su conjunto. La idea es volver a crear una subred y publicar estos y algunos parámetros más.
El nodo del segmento.
* Seleccione todos los nodos y crear una subred de ellos. Llame al segmento.
Volver a la red del segmento y publicar:
* traducir de translate1. Lo llaman lugar.
* ángulo de ángulo1. Llamamos ángulo.
* segmentos del brazo. Lo llaman segmentos.
* rotación de segmento del brazo. Lo llaman rotación del segmento.
* escala de scale1. Llamamos escala.
Volver a la red de la raíz.

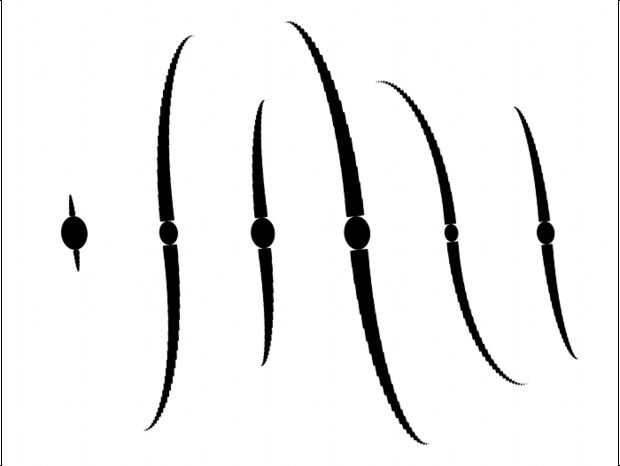

Contiene 1 nodo de segmento que se puede variar en un número de maneras de controlar los parámetros de número de segmentos del ángulo para cada segmento, rotación, traduce, etc. escala. Probar.

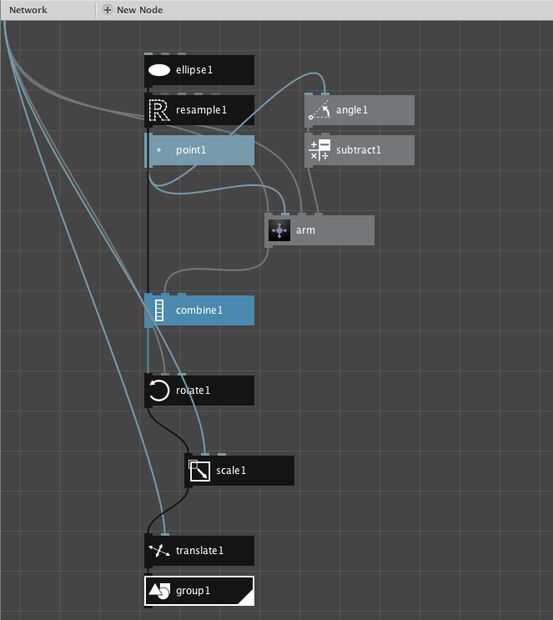

Es una captura de pantalla de la red del segmento en la parte superior de este paso.
