Paso 7: Crear profundidad de color.
Por el momento el nodo mediana eje borde contiene un nodo de la rebanada y un nodo de conexión. El nodo Conecte Conecte los dos puntos (una rebanada de 2) por una línea. La idea es que nos dará la línea de un color basado en la distancia entre los mismos puntos. En Resumen: más líneas tendrá un color diferente (en este caso ligero) que uno corto. Esto le dará el esqueleto de cierta profundidad. Las líneas más cortas son las conectando los puntos de los segmentos del brazo juntos y quiero que sea menor que las líneas que unen los segmentos del torso y la cabeza juntos.
* Crear dos nodos del segmento. Ambos tamaños 1 y la Start_index de la primera uno a 0 y el segundo uno a 1. Conectar el nodo segmento que ya estaba en la red de ambos puertos de la lista.
* Crear un nodo de distancia. Conectar slice2 Point1 y slice3 a punto2.
* Crear un nodo de la brecha. Conectar distance1 a valor1 y valor2 a 8. Querríamos cambiar esto más adelante.
Ahora utilizaremos estos valores de distancia para crear un color gris.
* Crear un nodo de color gris. Conectar divide1 a gris. Gama de juego a 4. (Cambiable)
* Crear un nodo de colorear. Conecte el nodo connect1 forma. Conectar divide1 Strokewidth y gray_color1 al movimiento.
* Render es y volver a la red de la raíz.

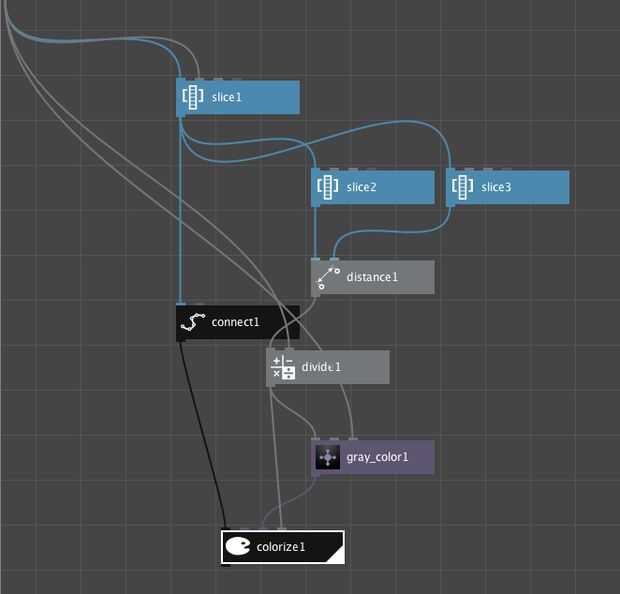

Una captura de pantalla de la red es en la parte superior de este paso.

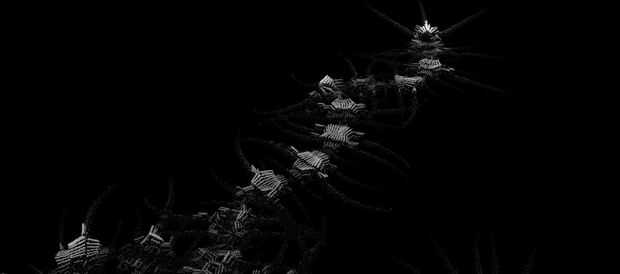

Exportar el diseño.
Ir a archivo >> exportación y exportación es como GiveMeAName.png
Se ha añadido un otro nodo rect como fondo. El color cambia a negro.
Grabado es tiempo consumo de .

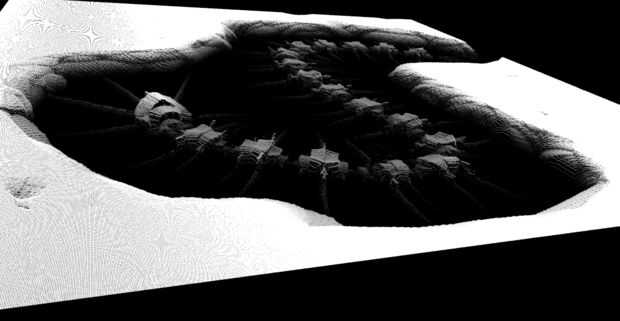

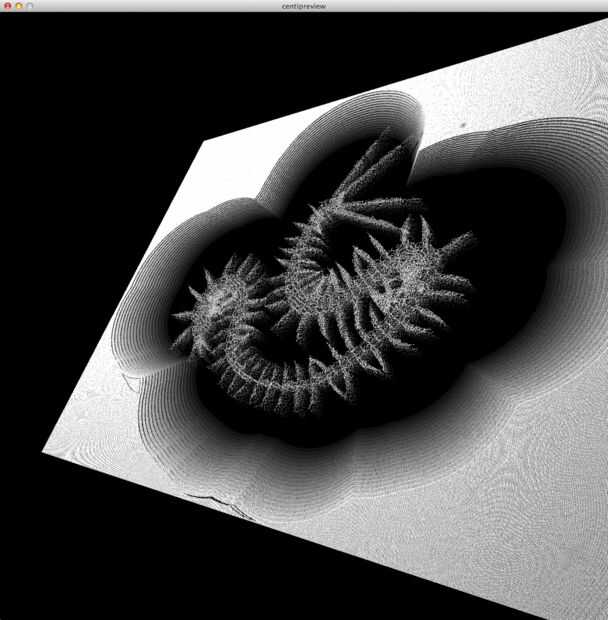

Escribí un visualizador sencillo de procesamiento como para ver lo que el resultado podría como antes. Lo grabado tuvo sobre todo un par de horas (grabado en mdf tomó cerca de 10% de las veces para grabar en piedra.) y este pedacito de código posible echar un vistazo rápido. Estoy shure hay maneras más rápidas de hacerlo pero funciona bien, yo puedo girar el modelo etc.. El código está a continuación: centipreview.zip
Descargas:
Personas que no quieran construir esta red pueden descargar el archivo nodebox abajo. Nodebox3 descargar en su página web.
Usted tiene que agregar manualmente la biblioteca de triangulate.py ya que parece ser un problema a veces. Debe abrir pero no se calcular el eje mediano. Las instrucciones sobre cómo agregar una biblioteca de python para nodebox están en el paso 6.
