Paso 5: Diseño 3
Gran parte de este diseño fue inspirado por:
Este es un excelente Instructable.
Así que quise reemplazar los relés que utilicé en el diseño 2 con MOSFETs como se utiliza en el diseño anterior. Nunca he diseñado un circuito con MOSFET por lo que fue muy útil Instructable.
El MOSFET que seleccioné fue un STP65NF06. Las Especificaciones considera crítica fueron:
RDS (encendido) (en resistencia) menos de 100mOhms. Es 11.5mOhms
ID (en corriente) mayor que 3A. Es 60A
Canal N. Sí
Precio bajo. $0,41 @
Estos pueden no significar mucho a la cuestionada técnicamente. El Rds bajo significa que el FET no añade mucha resistencia en el circuito de descarga. La identificación significa que puede manejar 3000 mA descarga fácilmente. Canal N es justo el tipo de FET es y determina cómo usted necesita para activar.
Decidí que quería un diseño más permanente que un tablero usé mi Arduino de registro $10 (ver imagen).
Usé el mismo diseño básico, con los relés. Cada batería tiene dos FETs. Para la etapa 1, encienda ambos FETS y descarga en unos '1 C' 3000mA. Cuando el voltaje cae a alrededor de 1 voltio, entonces para la etapa 2, enciendo el solo FET para descarga a un ritmo más lento hasta que la batería se reduce a aproximadamente 0,4 voltios.

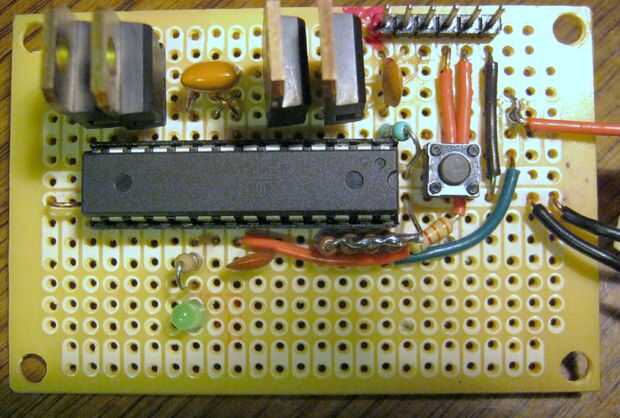

La primera imagen es una revisión en curso. He añadido un botón de Reset.

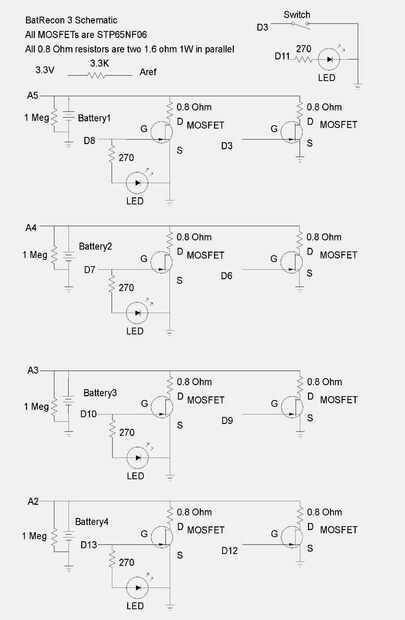

Ver esquema. También he añadido un LED rojo para el FET segundo para cuando la batería se está descargando, se iluminará.
Lista de piezas de diseño 3:
Interfaz Arduino USB ~ $5 (o USB-BUB)
REGISTRO $10 Arduino
STP65NF06 8 MOSFET $3,28 (TaydaElectronics.com)
1 resistencia de 3.3K
16 resistencias de 1W 1,6 Ohm $ 0,60 (ebay cn-recursos)
1 Deslice el mini interruptor $0,61 (TaydaElectronics.com)
5 resistencias de 270 Ohm
4 LEDs rojos
1 LED verde
