Paso 7: Montaje del condensador de sintonización
Siga estos procedimientos para construir dos conjuntos de condensador. Las dos torta rondas sin los agujeros de 3/16" cerca del borde servirá para"sándwich"el alambre en el medio para que el condensador se convertirá más suavemente, y también ofrecen mayor resistencia para impedir la deformación de la cartulina.
Este es el momento de cortar la imagen de pizza y adjuntarla a uno de esos dos rondas (o bien, decorar sin embargo te gusta). No te preocupes si la imagen es un poco más grande o más pequeño que el disco de cartón por debajo de ella. Si su pizza no tiene ya un agujero centro, perfore uno a través con un alfiler o sharp lápiz usando el orificio central en el lado opuesto como guía. Solo necesita ser lo suficientemente grande para el tornillo ir a través de debajo, pero no tan grande que la lavadora se desliza a través.
Adhesivo en aerosol se recomienda para este paso (y a lo largo de este proyecto) porque proporciona un vínculo que suele ser más fuerte y más suave, pero pegamento doméstico ordinario todavía dará resultados satisfactorios.

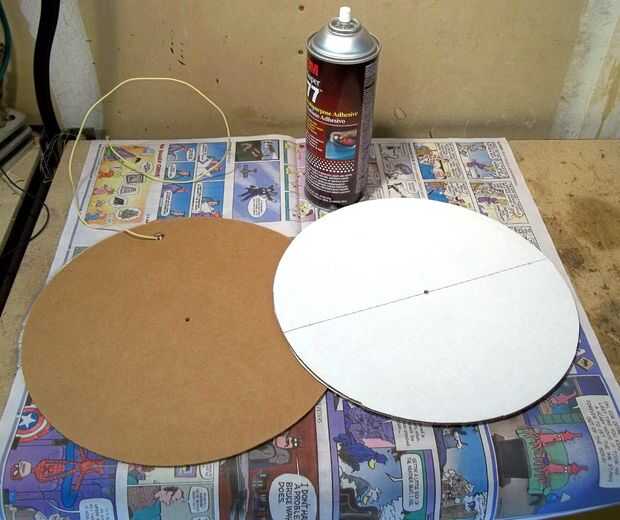

En un área bien ventilada, spray adhesivo en la mitad del disco con el orificio de 3/16" cerca del borde (Asegúrese de que el rociado no entra en contacto con cualquier cosa no debería). Podría ayudar a máscara de la otra mitad del disco. También puede extender pegamento doméstico sobre el cartón, pero trata de cubrir uniformemente con como fina una capa como sea posible para acabar con un mínimo de "golpes de cola." De esa manera el condensador podrá girar más.

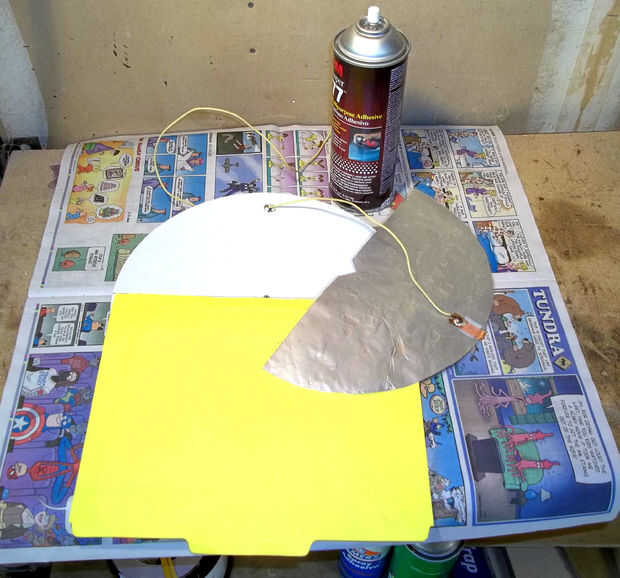

Mientras que el spray adhesivo (o pegamento) es todavía pegajoso, empujar con cuidado el cable de conexión a través del orificio de 3/16" y después Ate el aluminio recubiertos de plástico para el disco, asegúrese de alinear el borde inferior de la placa con la línea del centro del disco. Difundir el papel de aluminio para minimizar las arrugas. Si utilizas pegamento doméstico en lugar de spray adhesivo, usted debería uniformemente distribuir pesos en la parte superior (o utilizar pinzas) y no permita que se seque durante la noche.
Haga lo siguiente para ambos de los dos discos restantes. Spray adhesivo o unte el pegamento en un lado del disco no perforadas "llano" y después Ate el disco cubierto de papel de aluminio. Abrazaderas (siempre y cuando no sean demasiado fuertes!) o pesos pueden ayudar a crear un vínculo más estricto. Obviamente, la ilustración de la pizza (si se desea) estará en la parte superior de la sección de "rotor" del capacitor variable.
Cuando termine, la otra cara del "rotor" tendrá la placa de lámina de aluminio frente a la placa de la hoja "del estator" en la parte inferior media. Así, cuando el condensador está completamente montado, las dos placas se separarán por un total de sólo dos capas de papel adhesivo útil.

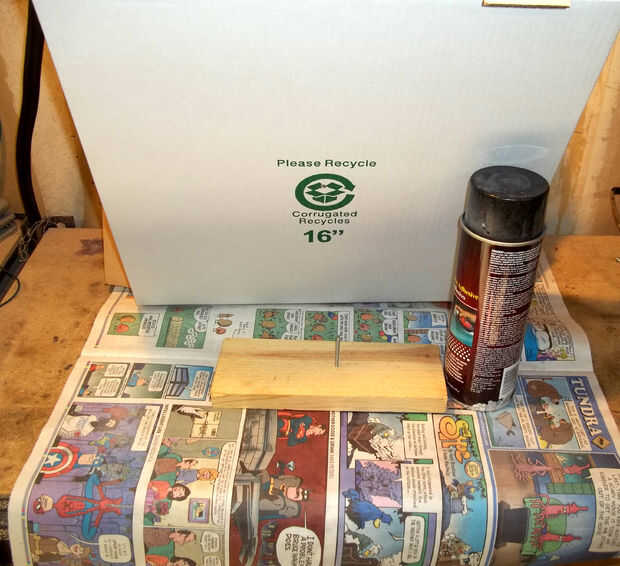

El siguiente paso es instalar la parte inferior de la mitad del condensador de ajuste (el "estator"). Será más fácil mantenerlo alineado si primero pones el 1¼" el perno y la arandela (temporalmente) el agujero del centro de la parte inferior de la caja de la pizza. Otro método es primer simulacro un tornillo de madera a través de un pequeño bloque de madera y después ponga el tornillo de la parte inferior de la caja de pizza para servir como una guía. Sólo asegúrese de que el tornillo de madera no es demasiado grande; de lo contrario podría agrande el orificio de 3/16" que ya está allí.

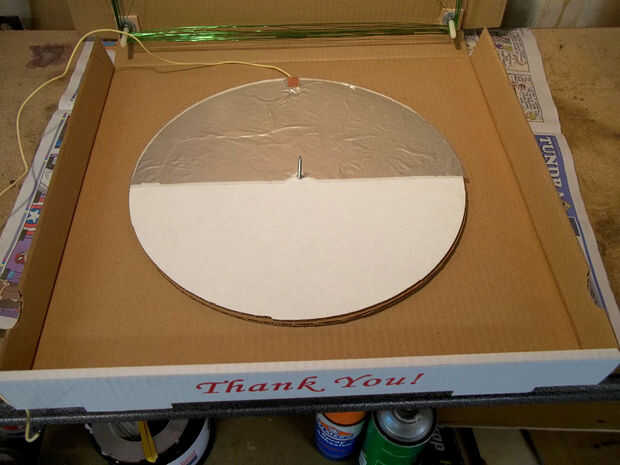

Tomar el conjunto del disco y rocíe el lado no-hoja con adhesivo. Esto se une a la parte inferior de la caja de la pizza con las láminas hacia arriba y el cable en la posición 12:00. Cuidadosamente deslice sobre el perno y asegúrese que esté centrado. Pesos a garantizar un enlace apretado. Cuando el adhesivo esté seco, quite el perno y la arandela.

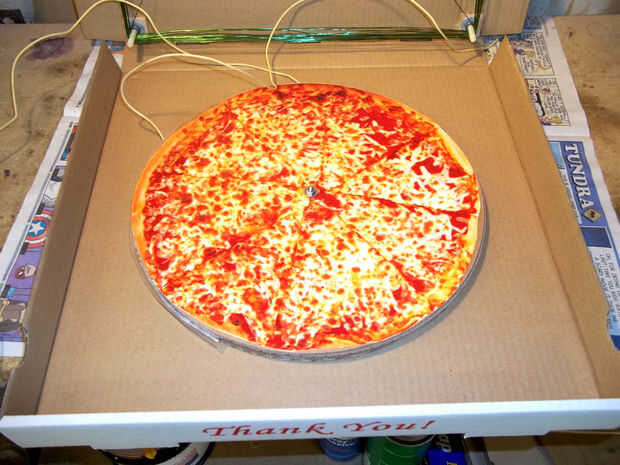

Ahora puede colocar la mitad superior del condensador variable. Comenzar con el 1¼" perno y una arandela y poner para arriba en la parte inferior a través del estator (que ahora está pegado a la parte inferior de la caja de la pizza y es de hecho"estacionario"). Coloque una arandela sobre el estator antes de colocar el rotor en la parte superior. Éste actúa como una especie de separador entre las dos mitades. Finalmente, ponga la mitad superior, agregar la tercera arandela y la tuerca y apretar todo (pero no apriete en exceso!).
