Paso 3: Un condensador de sintonía de las rondas de pastel
Cuatro 12""torta redondos"se utilizan para hacer las dos mitades del condensador de sintonía. Si usted quisiera, ahora es el momento para colocar una ilustración de pizza en una de las rondas de la torta. De lo contrario, puede utilizar su imaginación y crear una decoración de pizza propio más adelante.

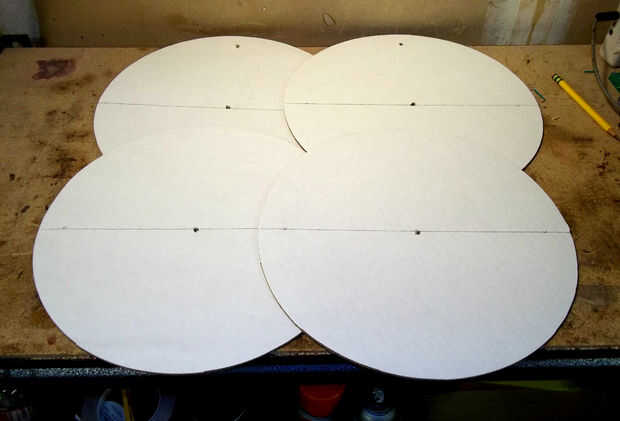

A continuación, trace una línea de lápiz a través del centro, exactamente en la mitad de todos los cuatro discos. Taladre un orificio de 3/16" en el centro de cada uno de los cuatro.
Siga los pasos siguientes para dos de los cuatro discos de cartón (¡ pero asegúrese de no utilizar el decorado como una pizza para esta parte!). Directamente por encima de los orificios en ambos y perpendicular a la línea de centro, taladro otro 3/16, aproximadamente 1" en el borde.
Ahora hará el papel de dos "placas" que crean capacidad en el sintonizador. Estas dos placas disponen de papel de aluminio resistente con una cinta de cobre "correa" intercalada entre dos papel adhesivo útil "aisladores". Asegúrese de que no usas papel frágil, ligero. Lámina no conductora simplemente no funcionará para el condensador de sintonía. Tenga en cuenta que la hoja de cobre también funciona muy bien aquí, pero es mucho más caro.
Cortar un trozo de papel de aluminio resistente 6" por 12". Utilice uno de los discos de cartón como guía para trazar un semicírculo sobre el papel. Cuidadosamente corte el papel a lo largo de la línea rastreada. En el centro del borde recto en la parte inferior del círculo la mitad, cortar un pequeño triángulo de papel de aluminio con sobre un ½" ápice apuntando hacia arriba en la parte superior del arco. Quitando esta pequeña sección hará que ninguna hoja entra en contacto con el perno de centro. De lo contrario, el condensador variable puede estar en corto circuito hacia fuera.
En la parte superior del círculo medio de la hoja, pegar una longitud corta (4" o algo así) de cinta de lámina de cobre, con la mayoría de lo que se extiende verticalmente hasta más allá del borde del arco de la hoja. Asegúrese de que la cinta de papel se hace con adhesivo conductivo eléctricamente. La mayoría de ellos es, pero en caso de duda, comprobar la continuidad con un ohmiómetro de voltios.
Se pliega la cinta sobre sí mismo para que aproximadamente 1/2" se une en frente y la parte posterior de la hoja, y unos 1½", más o menos se extiende sobre la parte superior de la lámina (después de que se dobla sobre sí mismo). Esta ficha de cinta de cobre será donde se soldar el cable. Retire el papel lentamente y con cuidado, porque la cinta de cobre de la hoja tiene una tendencia a acurrucarse en sí mismo y puede ser muy difícil de deshacer. Puede ayudar a doblar y poner un pliegue en la mitad del recorrido antes de retirar el respaldo.
Antes de encerrar la lámina de plástico, primero "dry fit" la hoja y asegúrese de que encajará en exactamente la mitad de una de las rondas de la torta.
Hay un acceso directo que se puede tomar en este momento, si usted está haciendo una radio para usted mismo en lugar de para un grupo o una clase. Puede siga las siguientes instrucciones en soldar el cable a la ficha de cobre primero y luego coloque la hoja directamente en la cartulina con pegamento de aerosol, asegurándose que el alambre pasa a través del orificio de 3/16" y por la parte trasera. Entonces usted puede aislar el papel de aluminio sobre el disco de cartón con cinta adhesiva de empaque o incluso una ligera capa de goma laca. En otras palabras, usando papel adhesivo útil como se indica a continuación no es absolutamente esencial, pero lo hace para que un juego mucho más fácil manejar y armar si va a tener el kit construido más tarde.]

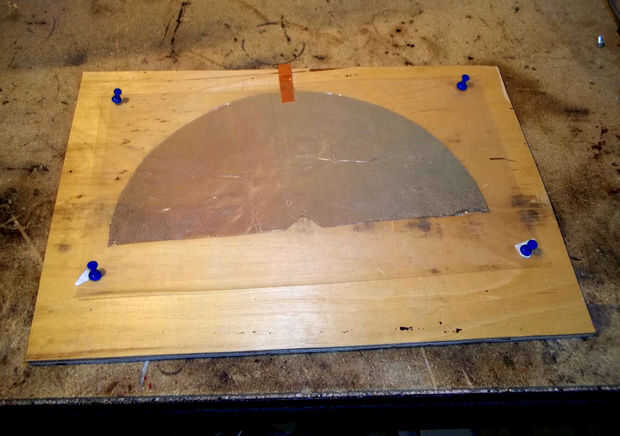

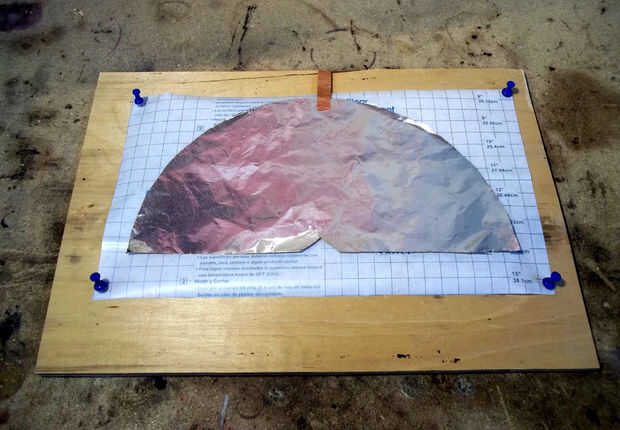

Si usted no toma el atajo se describe en el párrafo anterior, entonces el siguiente paso es cortar dos piezas idénticas de papel adhesivo estante un poco más grande que 6" por 12" (8" por 14" debe hacerlo). El medio círculo de aluminio se encuentra entre estos dos. Retire el papel en uno y coloque la hoja de modo que hay un pequeño plástico extra todo el camino alrededor de los bordes de la hoja. Virar hacia un tablero de ayuda, como quitar un poco respaldo a la vez.
Una vez que el papel de aluminio se sujeta firmemente al plástico, repita el proceso con la segunda pieza de papel del estante. Entonces Lisa a ambos lados. Recorte el papel de plataforma para que aproximadamente 1/8" borde rodea la hoja interior, que ahora se encuentra entre las dos hojas de plástico. Asegúrese de que hay alguna cinta de lámina de cobre en la parte superior que no está cubierta con plástico, para que quede un lugar para la soldadura.
En el extremo de la cinta de lámina de cobre, la soldadura de una 30" longitud de cable de conexión de calibre 24. Suelde el cable en la parte delantera de la ficha de cobre, para que cuando vayas a doble sobre, el alambre se enfrentarán el 3/16 agujero cerca del borde de la torta redonda y que hará más fácil cuando llegue el momento de unir las partes con pegamento.
A continuación, fije la pestaña soldada en la parte posterior de la placa de condensador de papel con un pequeño pedazo de ordinario cinta adhesiva para evitar que la cinta de cobre fina de ripeo.
La cinta de lámina de cobre es necesaria porque el estaño no se pega al aluminio. Observe también que sólo conectar el cable al papel de aluminio con cinta de cobre de la hoja para mantenerla en su lugar no crea una conexión sólida y fiable para la radio a trabajar.
Si están construyendo kits al ser ensamblados más adelante, asegurar 30" longitud de alambre que lo arrolla y envuelve una banda elástica alrededor para evitar que el cable de tracción en la hoja de cobre y lo desgarro.

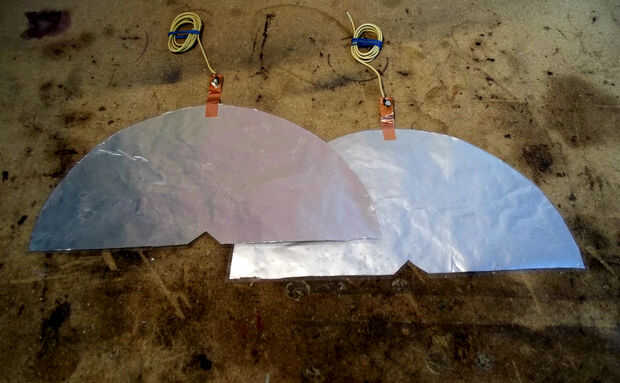

El siguiente paso es volver y hacer una segunda placa del condensador idéntico al primero.
Ahora usted se a construido a mano las partes esenciales de un condensador variable, que actuará como un sintonizador para la radio de cristal. Hay un condensador de papel de aluminio dos "placas" aislados con plástico. Dos rondas de cartón pastel conforman la parte (fija) de "estator" del condensador variable, y las otras rondas dos torta hará la parte de "rotor" (ajustable).
