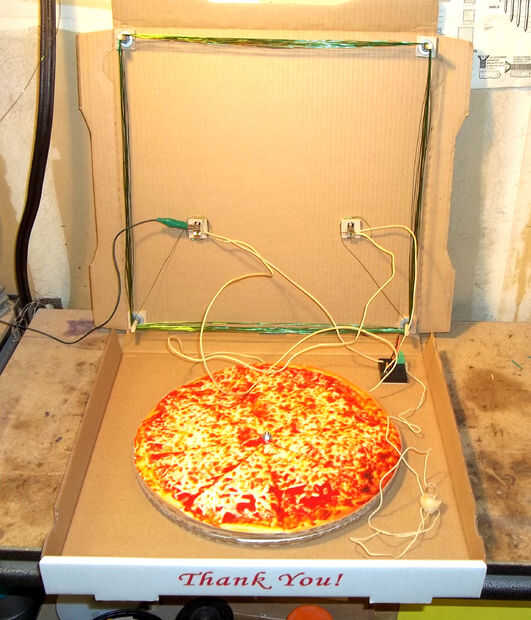

Radio de cristal para ir: un receptor portátil, batería de cristal en una caja de Pizza (9 / 10 paso)

Paso 9: La prueba de humo

Observe que usted se escucha con lo que se llama un auricular de "alta impedancia" – probablemente ya estés familiarizado con unos auriculares de tipo del "brote de oído" no funciona con este circuito, porque son "baja impedancia".

El cable de la antena tiene una pinza de cocodrilo en ambos extremos. Uno de estos clips debe sujetarse a un clip Fahnestock en el centro de la radio (cualquiera uno es conectado al estator del capacitor variable). Una vez que han estirado el alambre hacia fuera, no es necesario para otros fines en cualquier lugar, pero puedes experimentar con la atadura a una cerca del acoplamiento de cadena o un tope de béisbol, si lo desea.

De hecho, usted debe poder recoger al menos una estación o dos sin conectar la antena externa en todos (pero rendimiento va ser mejorado si haces). También, si usted es incapaz de hacer espacio para la longitud entera de 50', no te preocupes – que aún funciona con sin embargo mucho o poco han tendido. La belleza de este diseño es que (a diferencia de la mayoría radios de cristal del pasado) es necesario para conectar el otro clip Fahnestock a una tubería de agua fría para un suelo. Pero otra vez, puede ser divertido ver lo que sucede si lo haces...

Si usted está escuchando la radio en un escritorio o una mesa, puede ser útil colocar una pila de libros detrás de la tapa para que lo apoyen, para que la bobina se mantiene en un ángulo de 90 grados desde el sintonizador. También, puede experimentar con la dirección que la bobina está apuntada. Las señales son más fuerte "costado" a la bobina. En otras palabras, el punto del centro de la bobina en la estación de radio de la dirección de la más cercana (o más de gran alcance).

Ahora es el momento para que los operadores de radio amateur (jamones) solía llamar la "prueba de humo". Revise su trabajo y asegúrese de que todas las conexiones estén apretadas y seguro. En cualquier lugar del alambre del imán entra en contacto con metal, debeis de ver desnudo aislamiento de cobre en lugar de verde (de lo contrario, no es ninguna conexión eléctrica). Mira el esquema y ver que han puesto todas las piezas en el orden correcto. Comprobar para asegurarse de que el diodo no está instalado al revés. También, las piezas en el tablero deben ser apretado y seguro en sus agujeros. Ahora, ponga el auricular en la oreja y escuchar! Tenga en cuenta que las señales suelen ser muy débiles como un susurro; no ser ruidoso como lo que probablemente estás acostumbrado a. Esto es lo que hicieron en días de antaño. Pruebe ajuste alrededor de la pizza y ver lo que se puede recoger.

Usted debe ser capaz de escuchar al menos una estación local sin necesidad de conectar una antena externa. Que se extiende el cable de la antena como largo y tan alto como sea posible y luego colocar la pinza de cocodrilo a uno de los clips Fahnestock hará una diferencia dramática en el número de estaciones de que escucha y el volumen en el auricular.

En cuanto a la solución de problemas, el problema más común es sueltos o conexiones defectuosas. Si no te escucha nada, revise cuidadosamente cada conexión y compararlo con el esquema.

Para evitar un "nido de ratas" de cables, puede acortar la duración de algunos de ellos si lo desea, pero sólo después de que usted está seguro de la radio funciona primero. El cable del estator puede ser un poco largo, por ejemplo. No es necesario acortar los cables, sin embargo. Si usted decide, sólo asegúrese de que queda suficiente holgura para la caja cerrar correctamente.

¡ Felicidades! Han hecho un receptor de radio de trabajo al igual que cien años atrás (menos la pizza, por supuesto!). La radio debe durar un buen tiempo. Obviamente, no hay baterías que necesitan recargar! Cada localización en el país debe ser bien dentro de la gama de por lo menos una radio que usted será capaz de "copiar".
