Paso 2: Servo Motor conversión

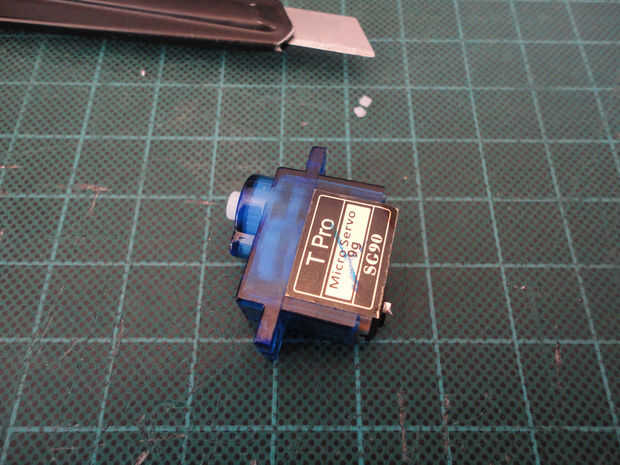

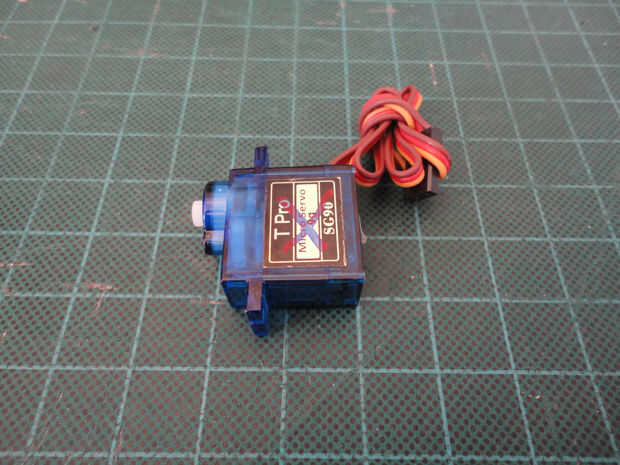

Foto 1 Servo de 9 g.

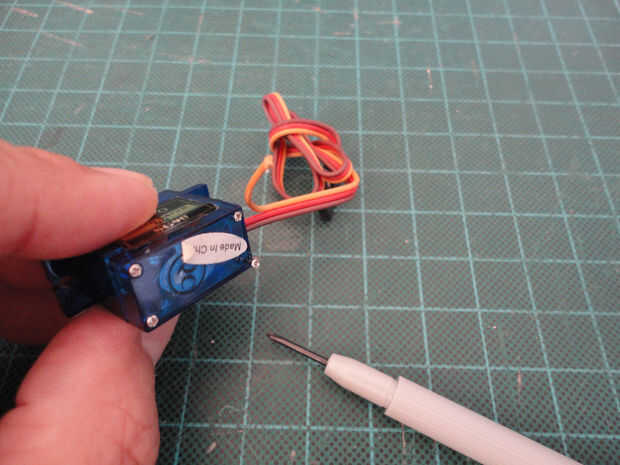

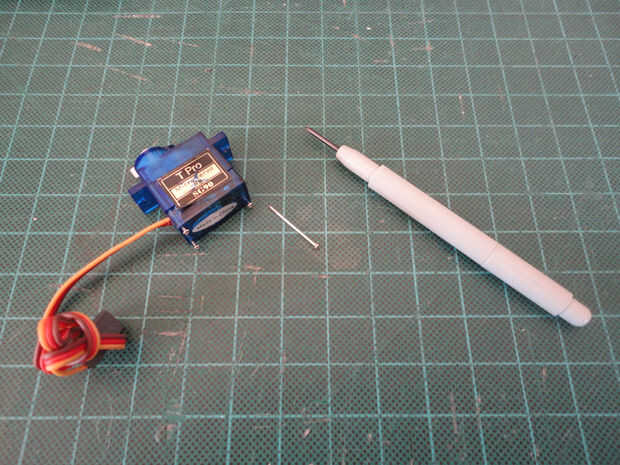

Foto 2 Retire los cuatro tornillos de los servos.
Foto 3 La placa estaba rota! No el motor.

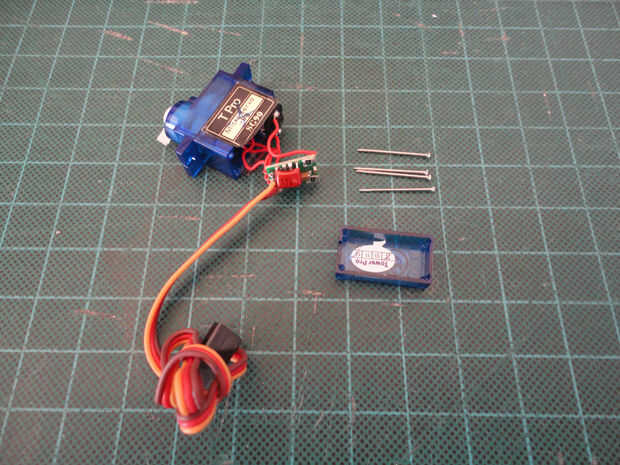

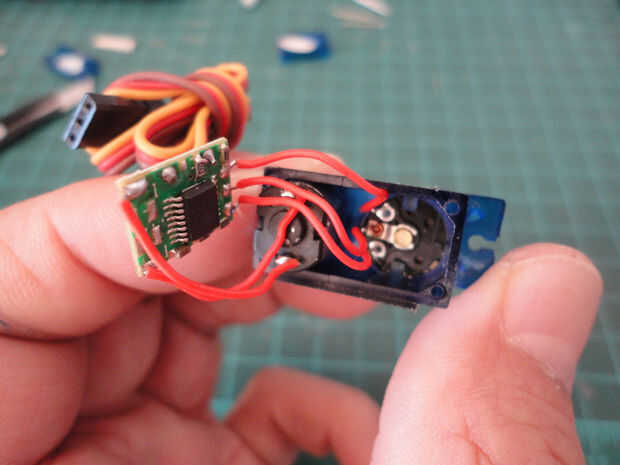

Foto 4, 5 Cierre hasta mirar el servo y cableado.

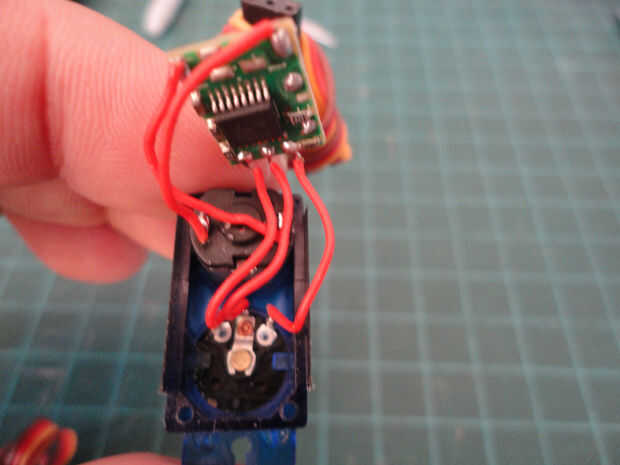

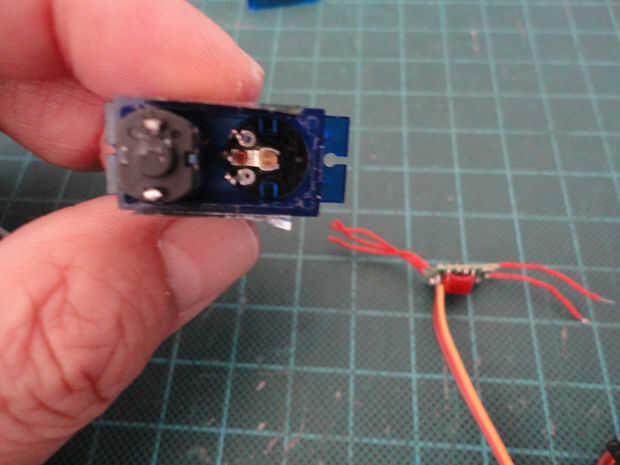

Foto 6 Desconecté los cables desde el potenciómetro.

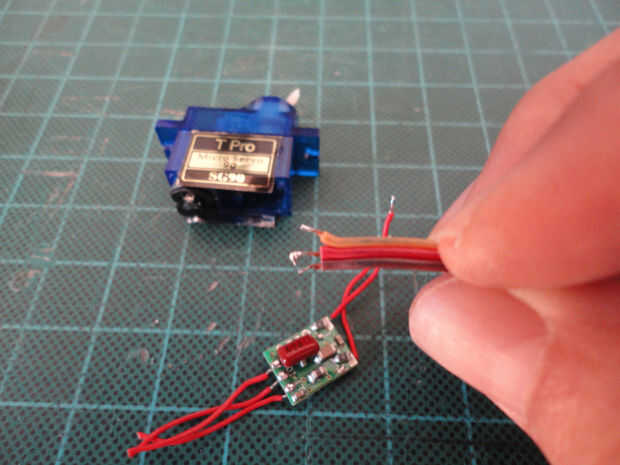

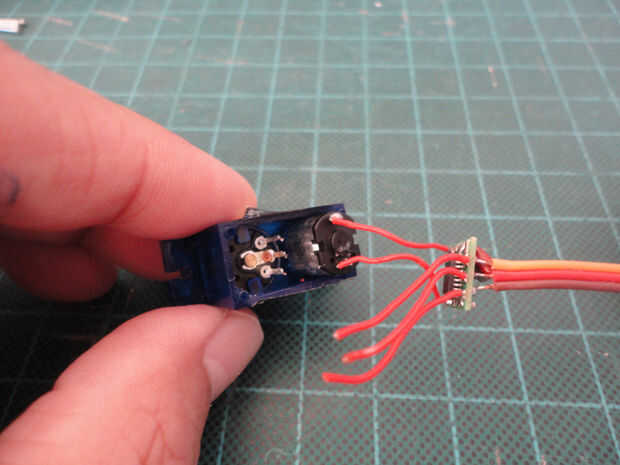

Foto 7 Luego se retira el cableado del motor.
Foto 8 Y se me quitan los tres cables con conector hembra de 3 pines en el otro extremo de la PCB9 de Servo

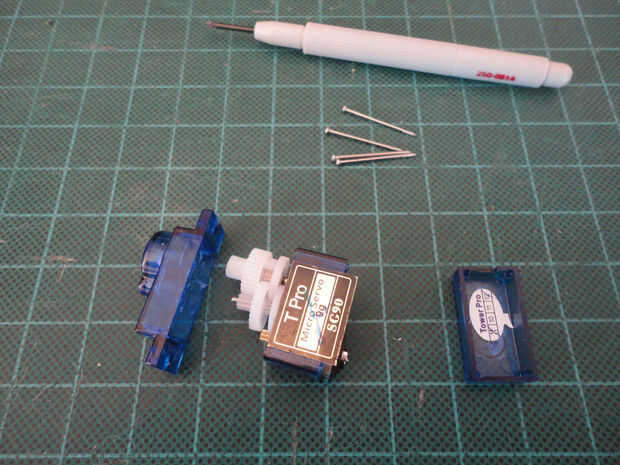

Foto 9 Quitar la tapa.

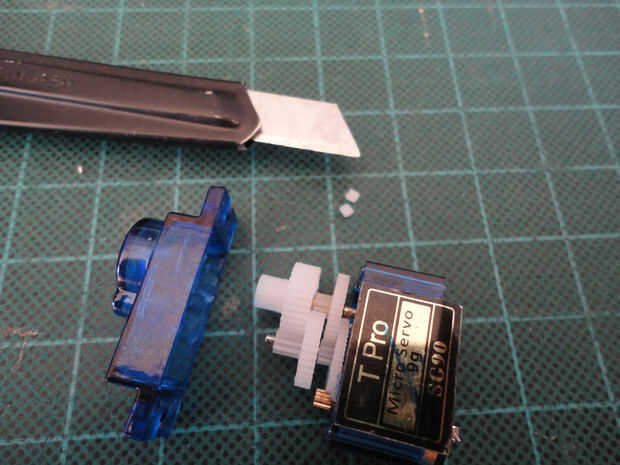

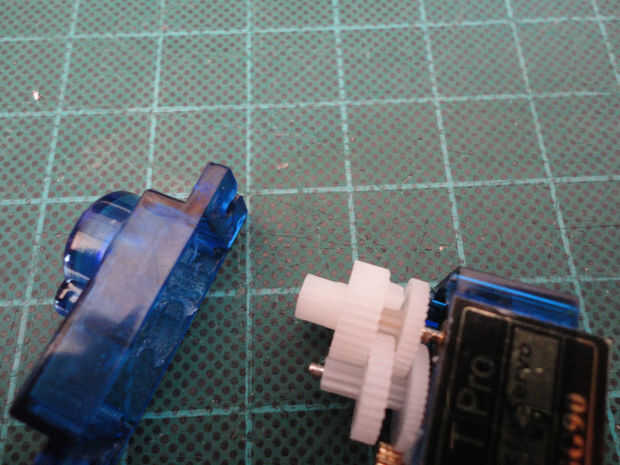

Fotos 10, 11 Busque la ranura debajo de la velocidad superior. Usé cuchillo x-acto para cortar estas dos muescas de la marcha superior para hacer el engranaje superior 360 grados rotativo.
Foto 12 Ponga la tapa en su lugar.

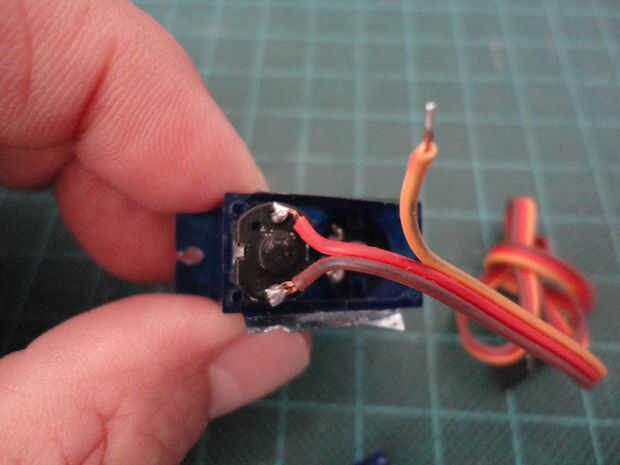

Foto 13 Había soldado el cable de alimentación (rojo) y los cables de tierra (marrón) motor.
Foto 14 Cerca de la parte inferior con cuatro tornillos.

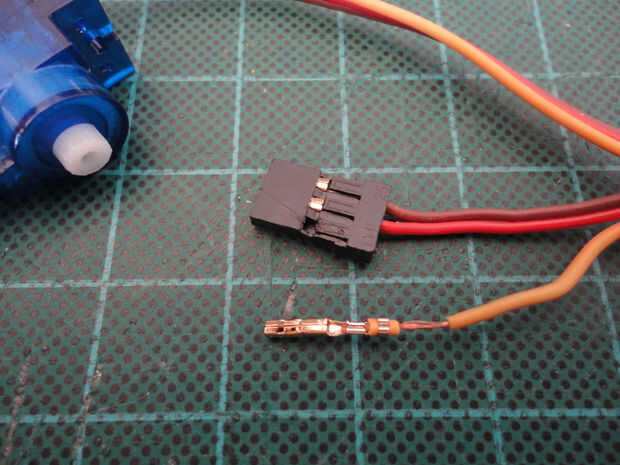

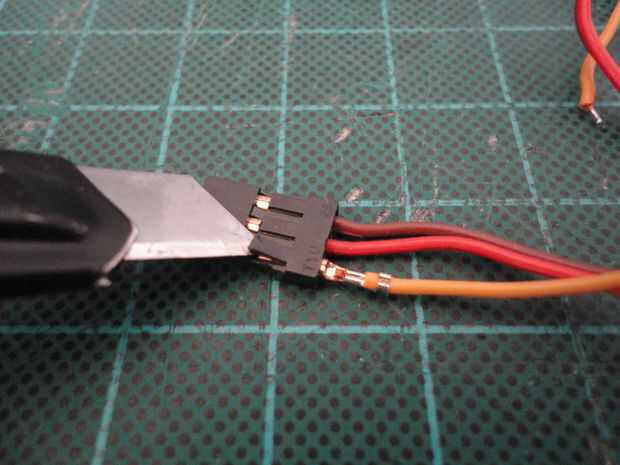

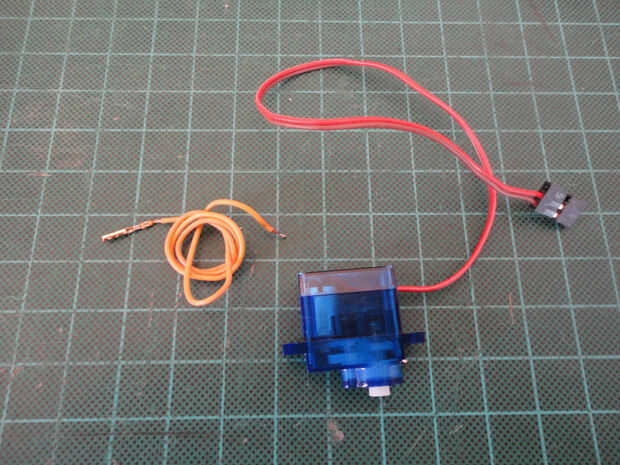

Foto 15, 16, 17 En el otro extremo del conector, usé la punta de cuchillo x-acto para abrir la cerradura, luego saque el puente naranja.

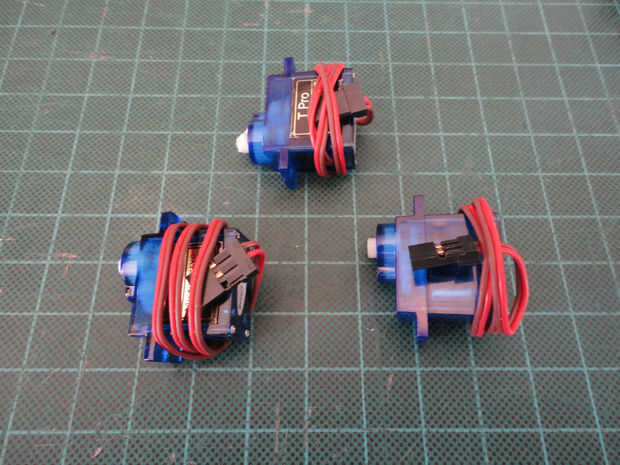

Foto 18 Tengo todos mis tres servos rotos convertidos en motores utilizables y listo para ser utilizado en mi próximo proyecto. (Yo sólo utilizará dos de ellos en este proyecto.)
Video
-El motor de prueba.

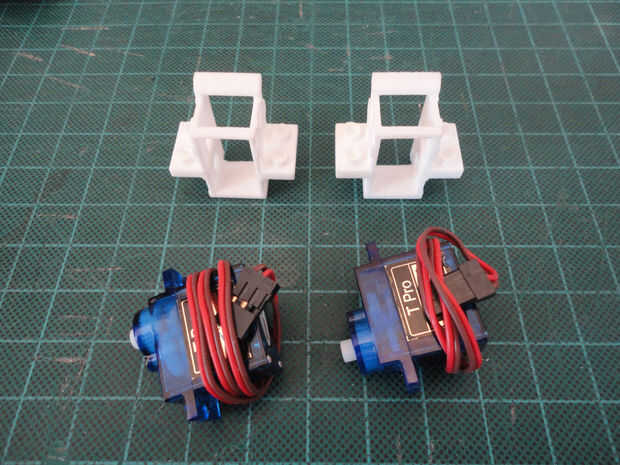

Foto 19 Preparar mi 3D impreso Servo montajes (2)

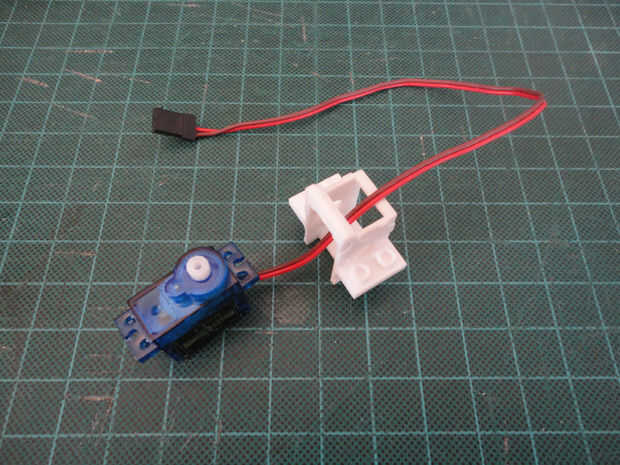

Foto 20 Inserte el cable en la parte superior de la abertura (se muestra)
Foto 21 Deslice la parte inferior del servo el servo montaje.

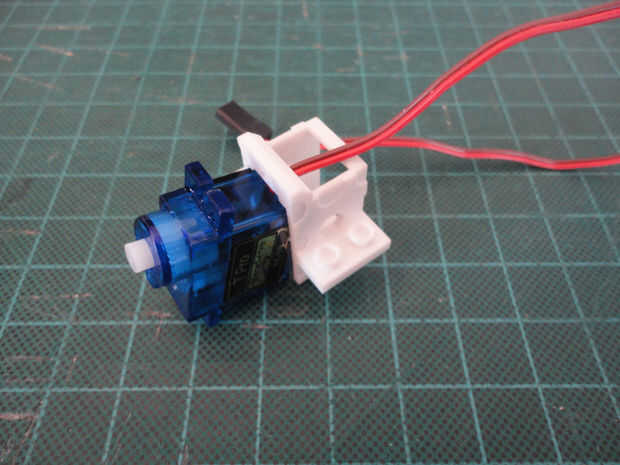

Foto 22 Empuje el servo hasta el final.

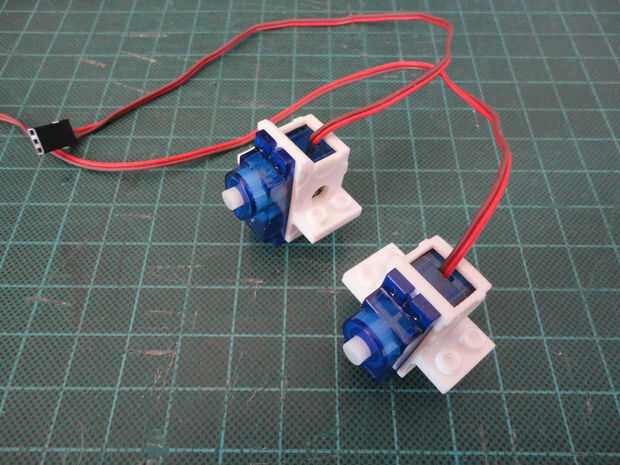

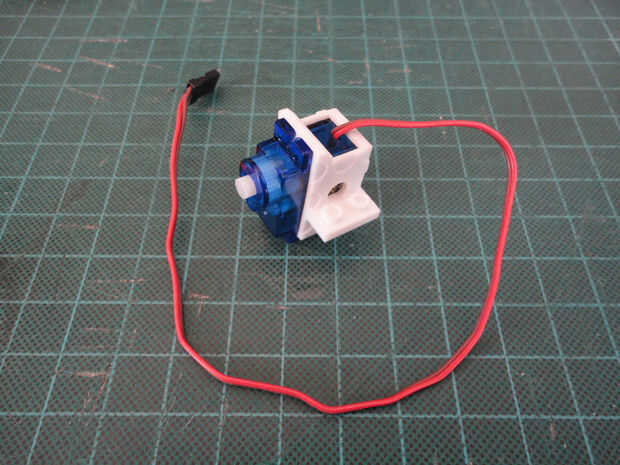

Foto 23 Ahora los servos montados (realmente motores!) están listos!
