Paso 1: Una teoría antes de comenzar

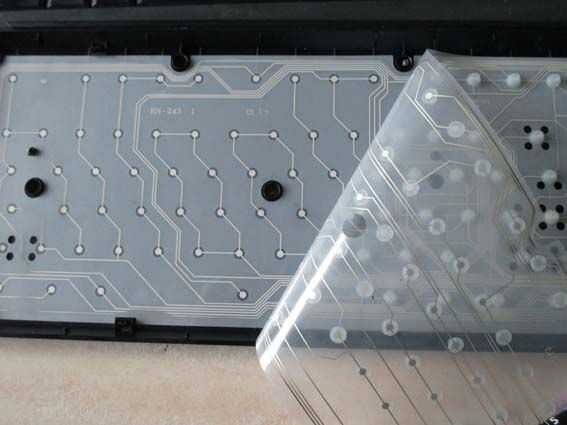

Un teclado consiste en interruptores - tantos como las teclas - y una tarjeta electrónica con un IC que se traduce la información que llega de las claves en un lenguaje que la computadora pueda entender. La imagen muestra algunos interruptores y realizar caminos en dos placas de plástico. Caminos están conectados a los terminales de la tarjeta electrónica en el otro extremo.
Como se presiona una tecla, ambas láminas de ponerse en contacto, así cerrando el circuito y envía una señal hacia el IC que habla a la computadora.

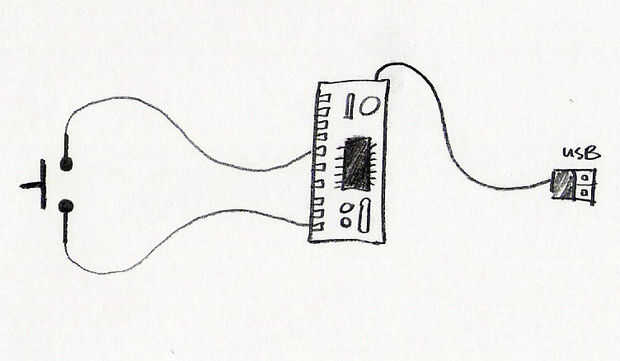

El diagrama de un teclado se podría simplificar como la anterior, en donde un interruptor momentáneo (clave), dos cables conductores conexión con los terminales del circuito de la electrónica y el conector USB que conecta con el ordenador están presentes.
Con el fin de transformar el teclado en un teclado QWERTY, necesitamos añadir algo más. Eso es porque, en caso de utiliza un objeto con una alta resistencia para conectar ambos extremos del alambre, la caída de tensión sería tan alta que la IC no tendría ninguna señal.
Esto puede lograrse por medio de un transistor.

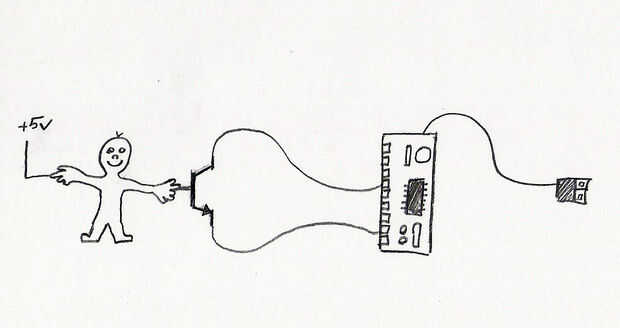

El transistor puede actuar como un interruptor cuando alguna corriente se aplica a la Base, que corresponde al extremo de ser tocado por el dedo del individuo en el dibujo anterior.
Es necesario un transistor que es capaz de cerrar (drenaje) con un voltaje tan bajo como el que resulta pasar de 5V a través de nuestro cuerpo. He usado transistores NPN BC547N para ello, pero otros tipos podrían funcionar bien así.
