Quadcóptero (quadrirotor) barato, fuerte, de 1 hora (6 / 11 paso)

Paso 6: La distribución de energía

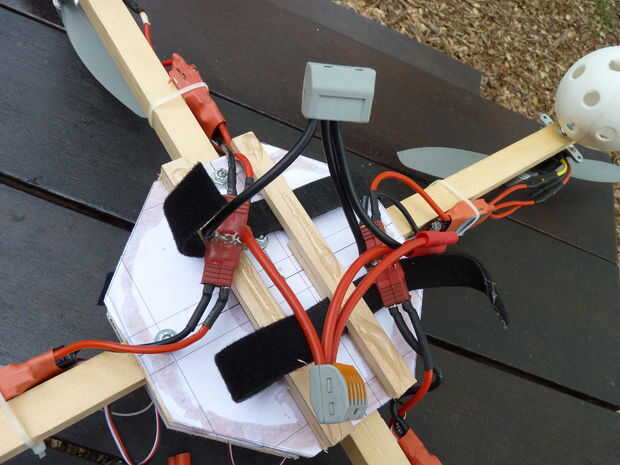

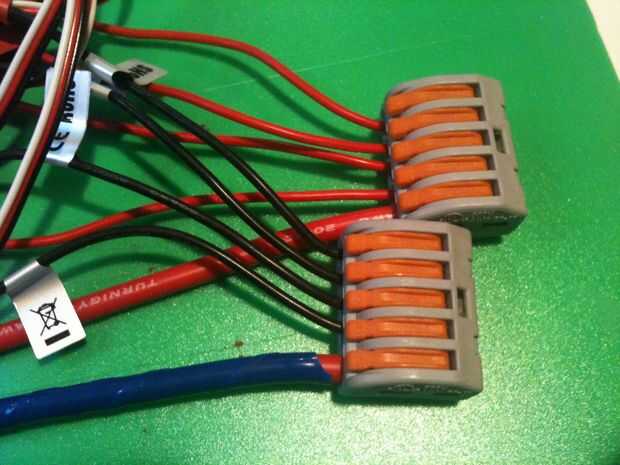

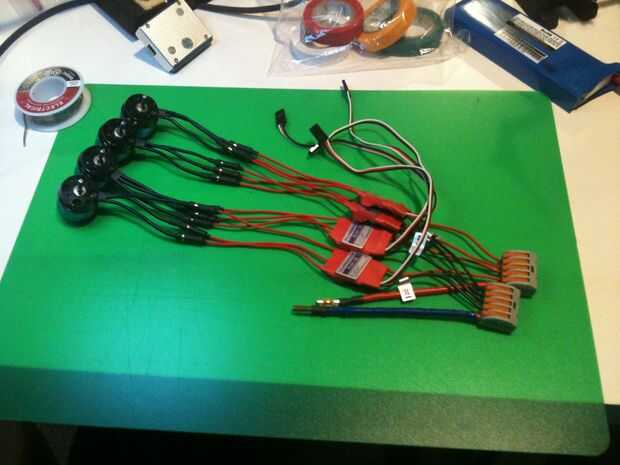

Hemos construido un sistema de distribución de energía basada en WAGO, pero ahora se puede comprar una placa de distribución de alrededor de $4, lo podría ser un poco más fácil para esta construcción.

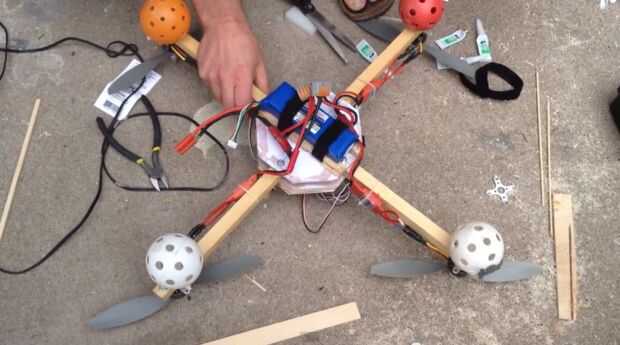

Si compras una de las placas de distribución de energía, es posible que quepa muy bien en el espacio entre las placas centrales superiores y las del medio. Si sigues este camino, deja espacio suficiente para quepa, y asegúrate de haya espacio entre los separadores. Si tiene determinado tu equipo electrónico ya caben bien, puedes instala la placa de distribución de energía mientras juntas las placas centrales una una y otra. Si haces esto, podrías usar pequeños tornillos para madera de cabeza plana en lugar de pegamento así si es necesario volver a ajustar algo podrás remover la placa de distribución pecado problema.

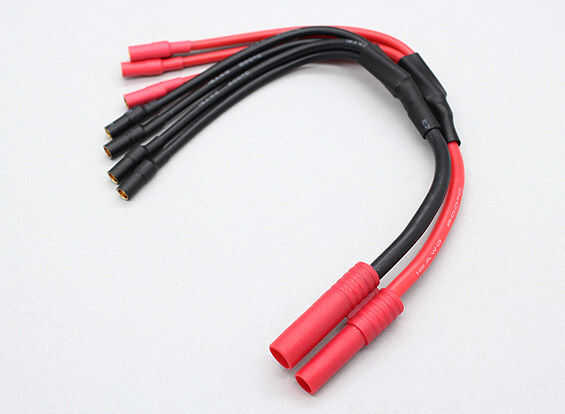

Actualización: Rey Hobby ahora vende un conjunto pre-soldado de este aqui . Yo recomendaría comprar conjunto de este, ya es probablemente más barato hacer tu propio.

Actualización: y aquí está la placa de distribución . Si el motor y los cables son del CEV lo suficientemente largos, puedes soldar los cables de alimentación del CEV directamente a la placa.
