Quadcóptero (quadrirotor) barato, fuerte, de 1 hora (4 / 11 paso)

Paso 4: El soporte de la batería, el tren de aterrizaje, los motores, y la parte superior

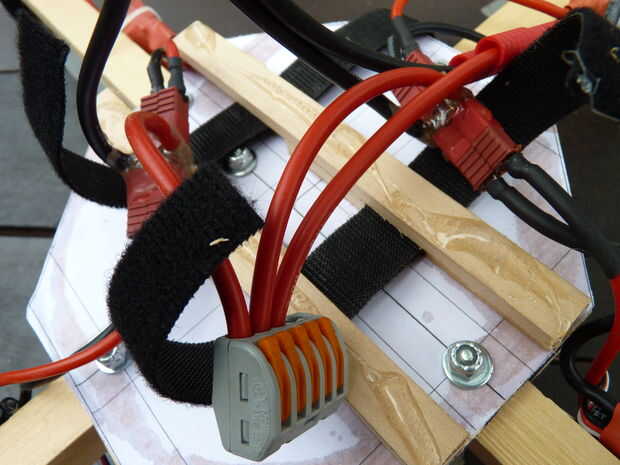

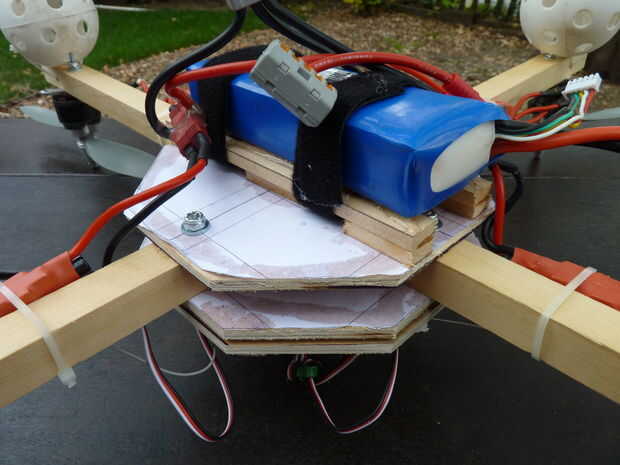

El soporte de la batería

El soporte de la batería sirve para dos propósitos:

-Compadrazgo la batería lejos del perno sobresaliente
-Información un lugar donde se puede fijar el velcro mantendrá la batería en su lugar

Se puede usar un pedazo de madera de cualquier tamaño para el montaje, con tal de separe la batería del perno. Tuvimos algunos trozos de aproximadamente 3/8 '' de altura y 1/2 '' de ancho.

Corta 6 trozos de aproximadamente 1'' de largo, y 2 trozos del mismo largo que la placa central.

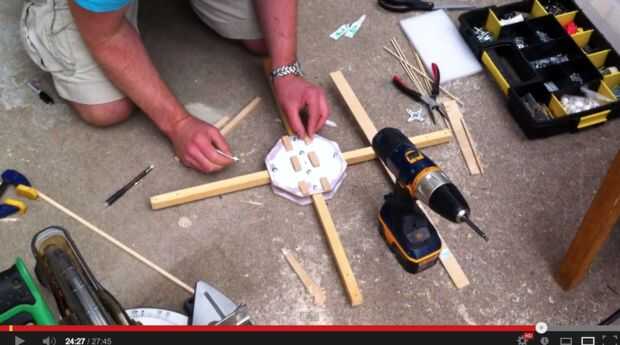

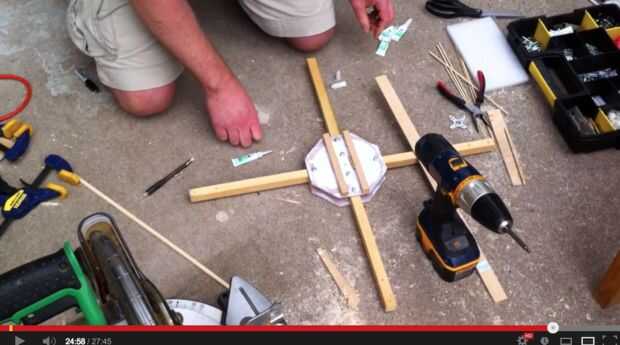

Alinea los 6 trocitos de madera en paralelo con uno de los brazos (3 en cada lado); coloca los trozos largos encima de ellos (1 en cada lado); y oriéntalos para la batería encaje bien entre ellos. Asegúrate de los espacios entre los trozos pequeños en cada lado mar lo de tiras de suficientemente grandes para las velcro.

Pega las 6 pequeñas piezas en sus lugares, y luego las piezas grandes los suyos. Presiónalos un minuto o dos para asegurarte de hay una buena adherencia.

Cuando se entre la batería, resbalará contra la madera. Para evitar esto, pon una tira de pegamento caliente en la madera. No estás pegando la batería a la madera, sino estás dando el soporte de la batería más fricción para que no se deslice.

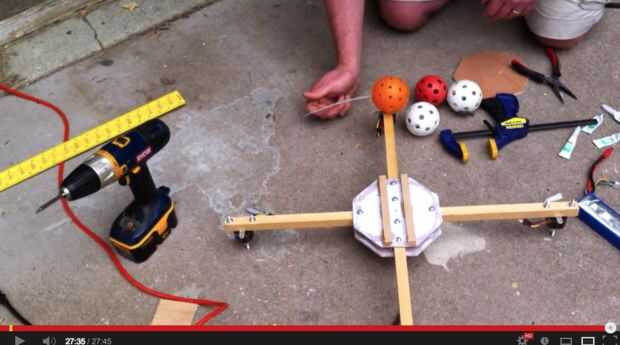

Los motores y el tren de aterrizaje

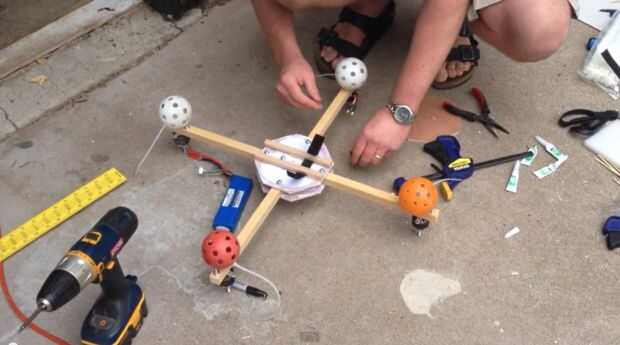

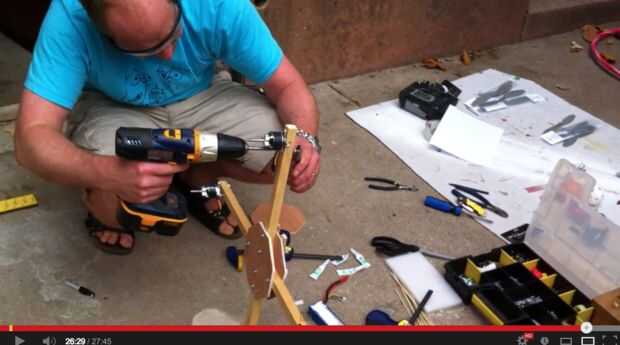

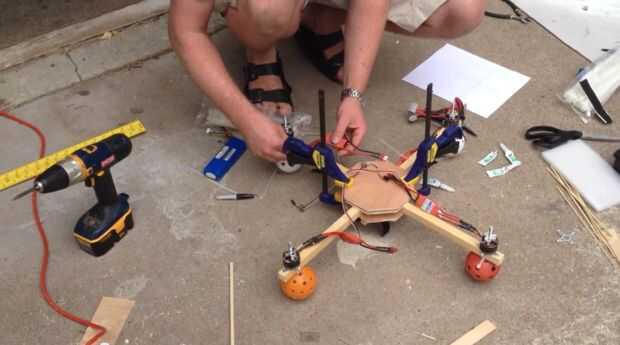

Para cada brazo, atornilla el motor en el soporte del motor y el soporte del motor en el brazo. Usa bridas para sujetar el tren de aterrizaje.

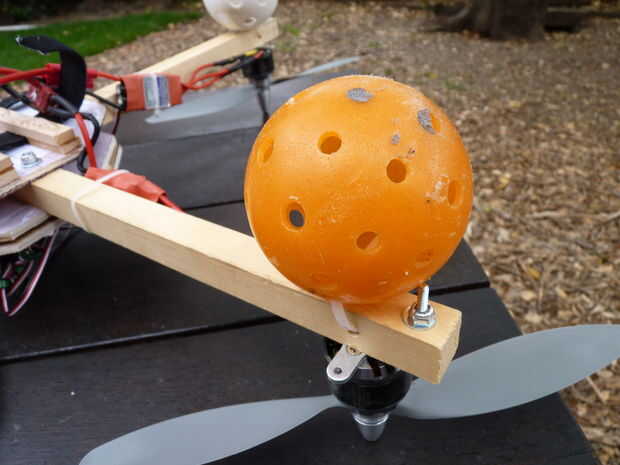

Una característica interesante de las pelotas de plástico es que, a diferencia de los trenes de aterrizaje con puntas, no se pegan en el césped o la tierra cuando intentas hacer despegue del suelo.

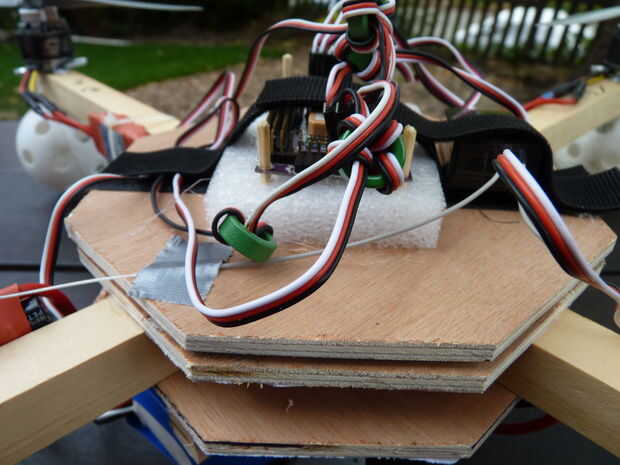

Placa central superior

Corta un par de separadores y pégalos encima de la plaza central superior, la que ya está unida al entramado. Como mínimo el espacio debe ser suficiente amplio para las cabezas de los tornillos. Si quieres, puedes dejar más espacio vas de si un instalar un poco de equipo adicional en el espacio (por ejemplo, la placa de distribución de energía opcional se ça abajo).

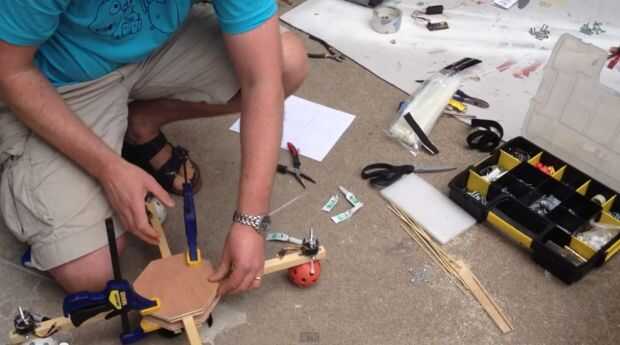

Pega la placa central superior encima de los separadores y sujeta todo con grapas para de durante unos minutos asegurar una unión fuerte.
