Quadcóptero (quadrirotor) barato, fuerte, de 1 hora (1 / 11 paso)

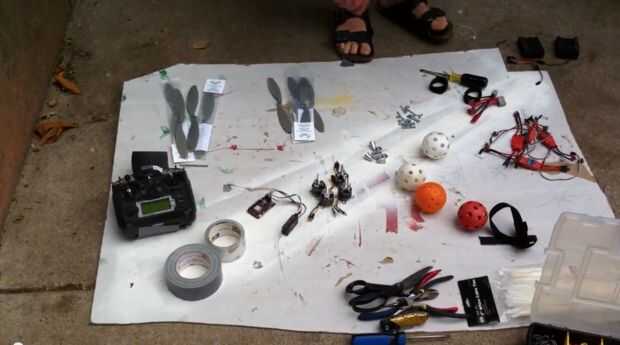

Paso 1: Partes

Tienes cierta flexibilidad en cuanto al pedir las partes. Puedes pagar más o menos para cosas como la radio y el controlador de vuelo. Hay una gran flexibilidad en estas especificaciones, así si puedes conseguir algunos motores, etc, por un precio parecido, probablemente van a funcionar igual de bien para ti de.

Entramado

brazos: palo de abeto de 3/4 "x 3/4" (aproximadamente 5 pies)

placas centrales: madera contrachapada de 1/4 '' o 5 mm (aproximadamente 6 "x 18")

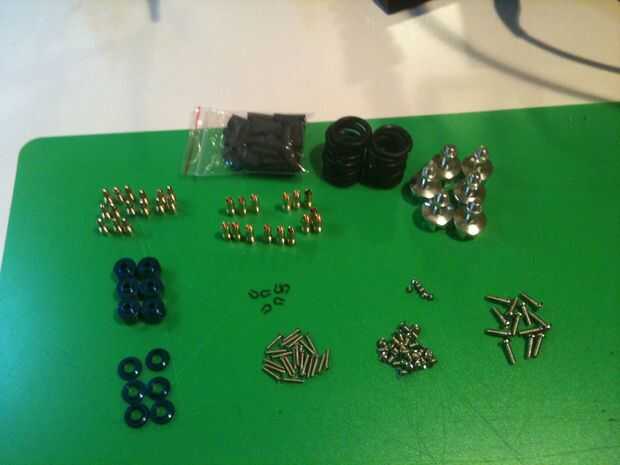

Tornillos y pernos, y las arandelas correspondientes
tren de aterrizaje: 4 pelotas Wiffle (de plástico)
Bridas
montaje de batería: un palo de 3/8 "x 3/8" (aproximadamente 1 pie)
Brochetas de bambú
Trozo de espuma suave alrededor de 1/2 '' de espesor, un poco más grande tu placa de control de vuelo
Velcro, doble cara (aproximadamente 8'')
Velcro, una sola cara (la cara pegajosa y suave) (aproximadamente 6'')

Sistema de alimentación

Batería: LiPo 3S 3000-4000mAh (nos gusta esta: 3S 3000 mAh 25-50 ° C )
4 x 40A Turnigy Plush ESC (control de motor)

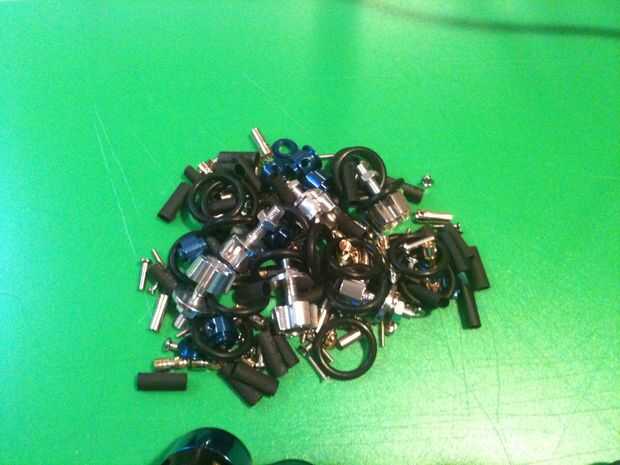

4 x 35 motores NTM 1100 KV
2 10 "x3.8" APC SF apoyos (helice de las)
2 10 "x3.8" APC SFP (hélices de sentido constructivas) (cómprate algunos extras de cada hélice para cuando se estrella el quadcóptero)
placa de distribución de energía , pre-soldado o una distribuidora eléctrica casera

Sistema de Radio (mando a distancia)

Esto es lo creernos usar. Nuestra preferencia es para el equipo de FrSky. Hemos encontrado es de calidad más alta y por un precio bastante razonable.

HobbyKing 9XR
FrSky módulo y receptor

o

TFrSky Taranis

Aquí hay un sistema de nivel principiante nivel.

Lugar de control de vuelo

Hay un buen número de opciones disponibles. Aquí hay dos opciones que respuesta a usado y por las puedo:

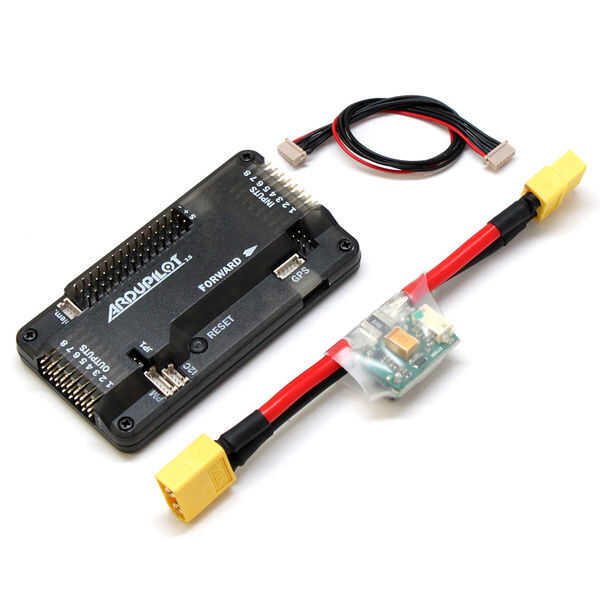

Robotics 3D Mega ArduPilot ($234). con piloto automático, funcionamiento autónomo, capacidad de control en tierra.

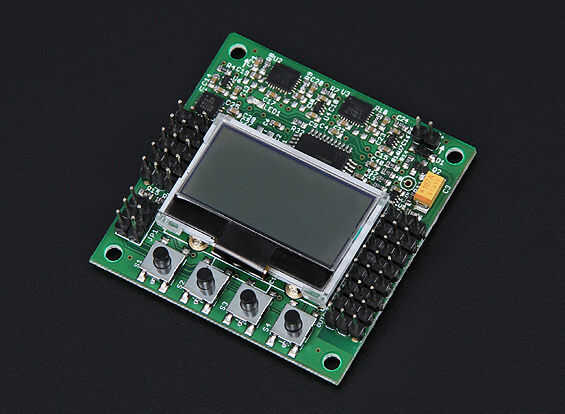

HobbyKing KK2 ($30). básico de vuelo de los quadrirotores, modos acrobáticos y estabilizados.

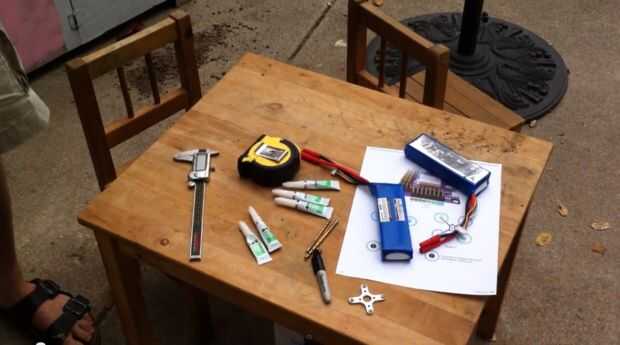

Equipo

Sierra, taladro, pistola termoencoladora
