Paso 8: Marco de estructura: parte 1
Ahora han hecho el trabajo básico de electrónico, pero todo no está hecho todavía. Es hora de trabajar en el marco. En primer lugar, necesita láser cortar o recortar el marco con la mano. Utilicé madera contrachapada de 4 mm para mi quadcopter porque es barato, pero aún robusto.
Después de hacer esto, pintar el quadcopter. En mi caso usé alguna pintura en aerosol que tenía por ahí. Puedes también usar otro color, o dejarlo como es. Esta es su decisión. Además, imprimir los archivos 3D que os adjunto en la sección "Archivos". Se necesita la siguiente cantidad de las impresiones:

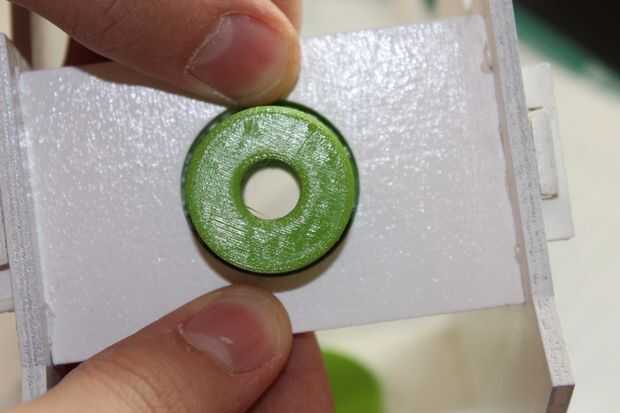

- Anillos - 2 x
- Motor titular - 4 x
- Tubo porta - 4 x
Usted puede elegir el color dependiendo de lo que también tengan acceso, o como. Usé plástico del ABS para los anillos y PLA para el soporte de Motor y del tubo. Apenas como una nota lateral, prefiero imprimir en PLA, generalmente obtendrá una mejor calidad.
La estructura del edificio es muy simple también. Tomar las placas superior e inferior y simplemente deslice las piezas laterales por los agujeros. Para hacer todo robusto, coloque un poco de pegamento en la parte superior de la pieza lateral que quisiera tocar la pieza superior e inferior del marco. Para su información, utilicé pegamento de energía para este paso. Después de puede utilizar un poco de pegamento para las piezas de la cerradura pequeña y deslícelos en.

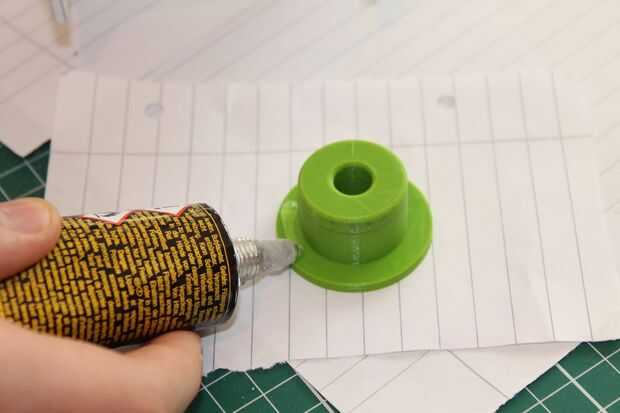

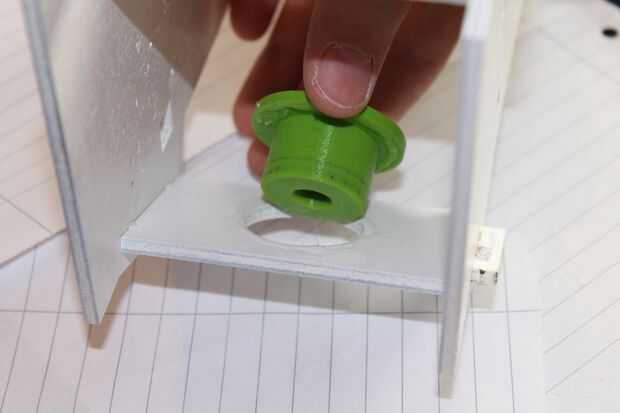

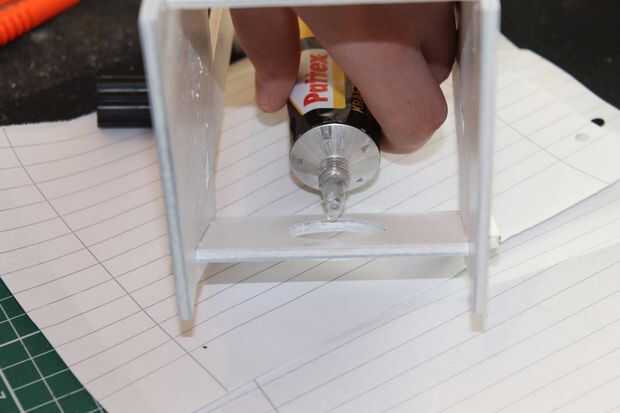

Después de 3D impresión todas las otras partes, puede hacer el ajuste fino. No los toques que lo haría con cualquier impresión 3D. Después de esto, puede colocar el soporte del tubo a su marco. El siguiente paso depende de qué pegamento le Compro, y lo que te dice que hacer. Mi cola energía necesaria me puso pegamento en ambas superficies, y esperar hasta que seca un poco. Cuando se hace esto, conecta el soporte con el marco. Mira las fotos si no entiendes lo que quiero decir. Cuidado con que el titular está colocado en el centro, para tus brazos. Hacer este paso para todos los titulares de cuatro.

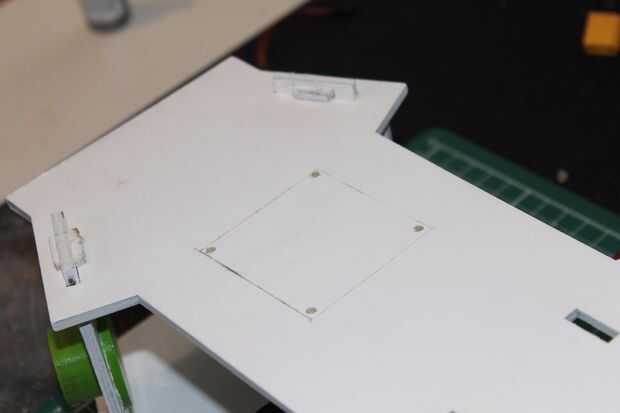

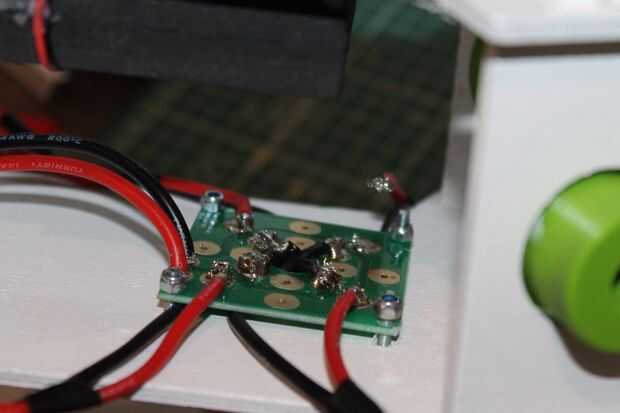

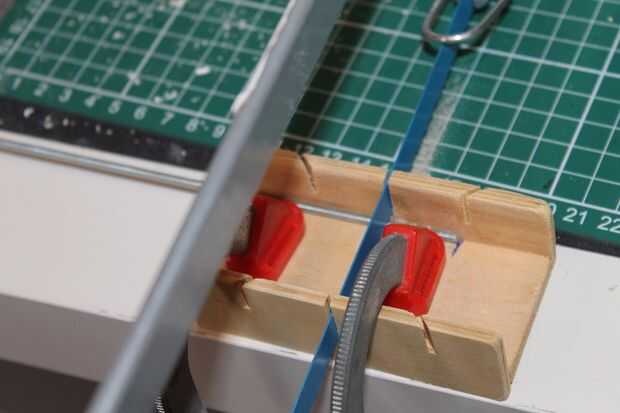

Vamos a seguir fijar el tablero de distribución de energía soldado antes. Para hacer esto, dosome mediciones en la parte inferior del marco y perfore cuatro agujeros de 3mm. Cortar cuatro varillas roscadas en piezas de 2 cm y utilizan dos tuercas de tornillo por barra. Después de esto Coloque el tablero de distribución de energía en la parte inferior del marco. Tenga en cuenta que la Junta no justo en el centro del marco. Antes de taladrar los agujeros, poner en la batería y la cámara para ver donde la junta necesita puede colocarse para que el quadcopter es equilibrado.

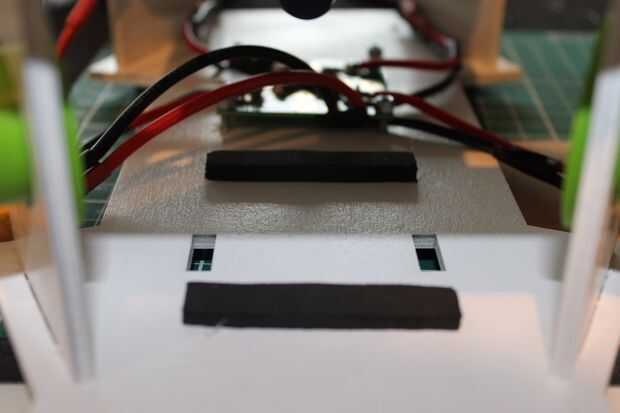

La batería se colocará en el lado con las dos ranuras. Se utiliza una correa de la batería para apretarlo. Sin embargo, para asegurar que la batería no se mueva alrededor usé la tapa de los envases de tablero de control de vuelo. Usando un cuchillo de precisión, corte dos esquinas. Entonces solía pegamento caliente para atarlos igualmente separados en el marco. Cuando escasea la correa de la batería, la batería estará bien en su lugar.
Después de hacer este paso usted puede poner los cables de salida a través de los agujeros en el centro de los titulares que unido al marco. Ahora puede conectar cada uno de los cables de potencia de salida (+ y -) con los cables desde el tablero de distribución de energía. Esto es bastante simple, conecte los cables rojos y negros respectivamente.
