Quadcopter bricolaje para principiantes (13 / 18 paso)

Paso 13: motores

Ahora ha llegado a uno de los pasos más importantes de todo el tutorial desde sin los motores, no va a volar el quadcopter. Estos son los pasos que debe seguir:

1. Comienza con la atadura de los soportes a cada uno de los motores:

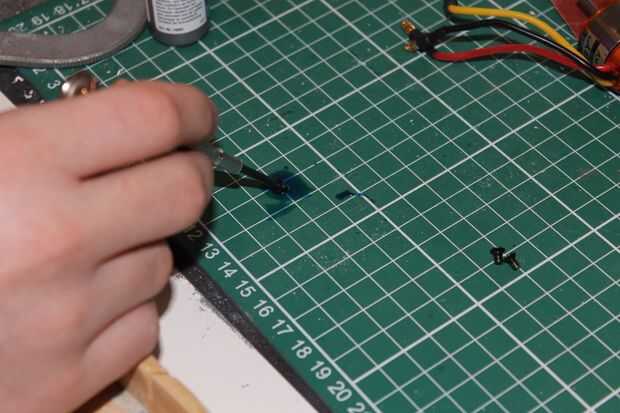

   1. Poner algunos sellarroscas en el extremo del tornillo.

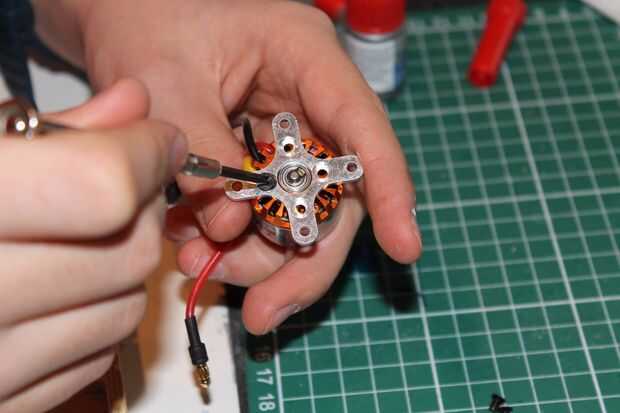

   2. Alinee el soporte del motor.
   3. Gire el tornillo de primera libremente.
   4. Ahora gire todos los tornillos en libremente, pero no olviden el sellarroscas.
   5. Finalmente apriete todos los tornillos.

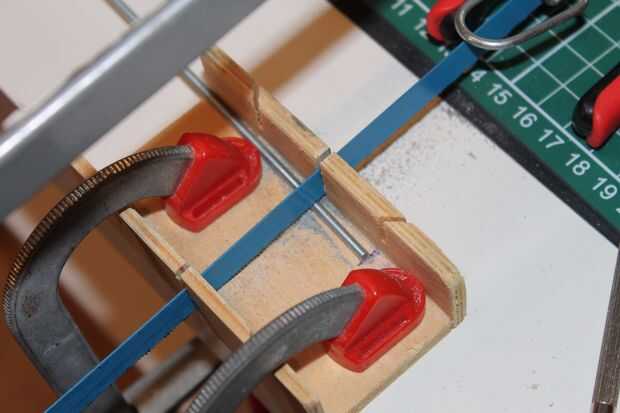

2. Corte 16 x 3 cm largo metal barras para sujetar los motores a los titulares. Usted necesitará usar una sierra de metal para esto.
3. Después puede alicate para sujetar la varilla y colocar un tornillo en la parte superior. Hacer esto para todas las barras 16.

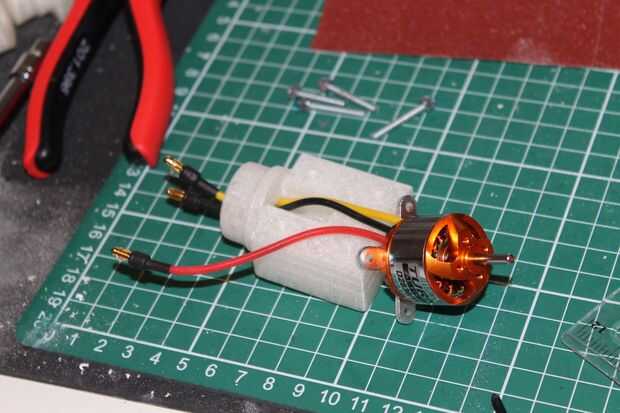

4. Poner cable tras cable, por motor, a través del orificio. Usted conseguirá todos los cables a través del soporte, parece apretado, pero es apenas el tamaño correcto.
5. Ahora puede insertar cada una de las barras de metal a través del soporte y el soporte.

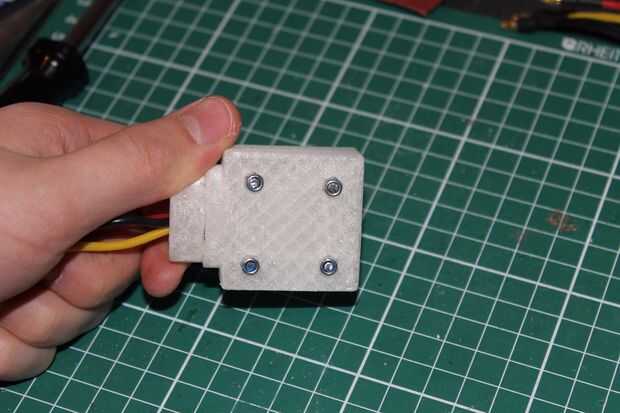

6. Por último, poner otra tuerca en el extremo de la varilla a Fije el motor al soporte.

Necesita hacer esto para todos los cuatro motores. Después de eso podemos conectar los motores con la ESC. Siguen este orden:

1. Motor 1 girará CW (más adelante pondrá en las hélices con la etiqueta "R").
   1. Amarillo - A
   2. Negro - B
   3. Rojo - C
2. Motor 2 hará girar CCW.
   1. Amarillo - A
   2. Rojo - B
   3. Negro - C
3. Motor 3 hará girar CW (más adelante pondrá en las hélices con la etiqueta "R").
   1. Amarillo - A
   2. Negro - B
   3. Rojo - C
4. Motor 4 hará girar CCW.
   1. Amarillo - A
   2. Rojo - B
   3. Negro - C

Felicitaciones, ahora termine con la parte electrónica de hardware real. ¡ Finlandés hasta este marco y hacen los ajustes.
