QCB: Circuito rápido (3 / 3 paso)

Paso 3: Del arte a QCB

Este es el último paso en la construcción de QCB. El procedimiento se divide en tras los pasos:

  1. Cortar y pegar diseño cobre lado lado cobre de la placa de cobre revestida.
  2. Se recomienda al primer golpe de centro en los puntos negros. Luego perfore todos los agujeros.
  3. Ahora escriba todos los contornos negros con un bolígrafo vacío antes de empezar a anotar.
  4. A continuación anotar todos los contornos negro con hoja de sierra HSS. En caso de que sobre la puntuación, la puntuación puede ser corregida cortocircuitando los dos bloques de cobre mientras se suelda.
  5. Por último, limpie su QCB con papel de esmeril adecuado.
  6. Opcional: Revise la continuidad de los bloques de cobre para cualquier corto circuito. Si pueden requerir marcar ese camino otra vez.
  7. Se recomienda que revise los cortocircuitos después de soldar.

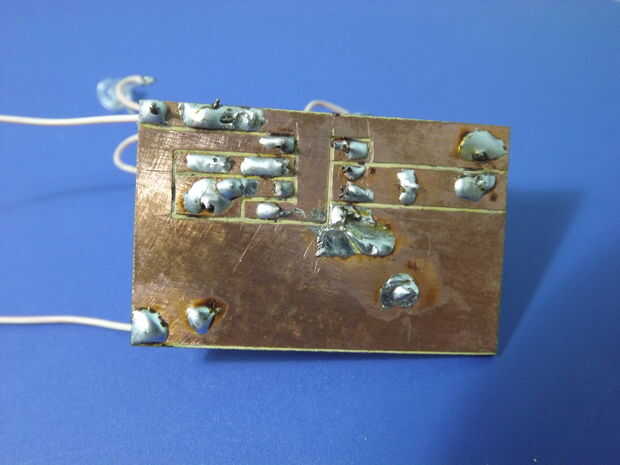

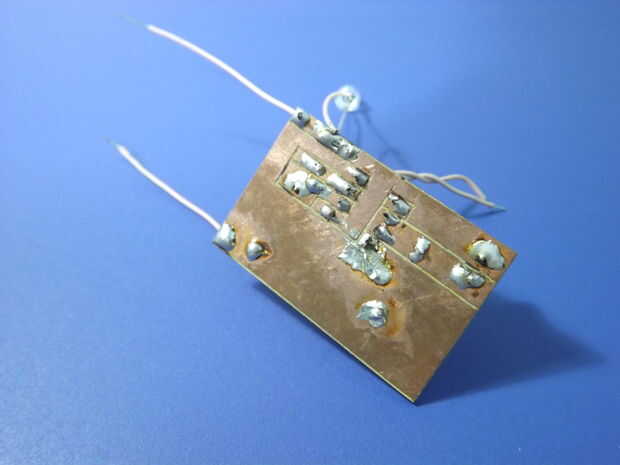

  8. QCB está listo para soldar.
