QCB: Circuito rápido (2 / 3 paso)

Paso 2: De esquema a de arte

Este paso es paso básicamente preparatorio. Todo su pensamiento debe ser hecho en este paso. Se necesita un buen software de dibujo. Prefiero inkscape porque es un muy buen software disponible gratuitamente. Todo trabajo hecho en inkscape puede hacerse también por sólo lápiz y papel. Las imágenes del circuito fabricado y otras imágenes de inkscape útil pueden verse en este paso. Funcionamiento monoestable del circuito de IC555 construyó viabilidad de QCB. Este circuito funcionó correctamente cuando fabricado como QCB.

Este paso es el paso mucho tiempo solo de este instructable. Después de eso es tan simple como dibujar líneas en el papel.

El concepto básico detrás de un QCB es dibujo no conexiones en lugar de conexiones. Este cambio en el punto de vista reduce el número de líneas para dibujar, hace circuito diseño simple, hace uso de software de dibujo simple posible.

Ahora los pasos:

1. Primero establecer el grosor de la línea igual al 110% del espesor de la hoja de sierra.

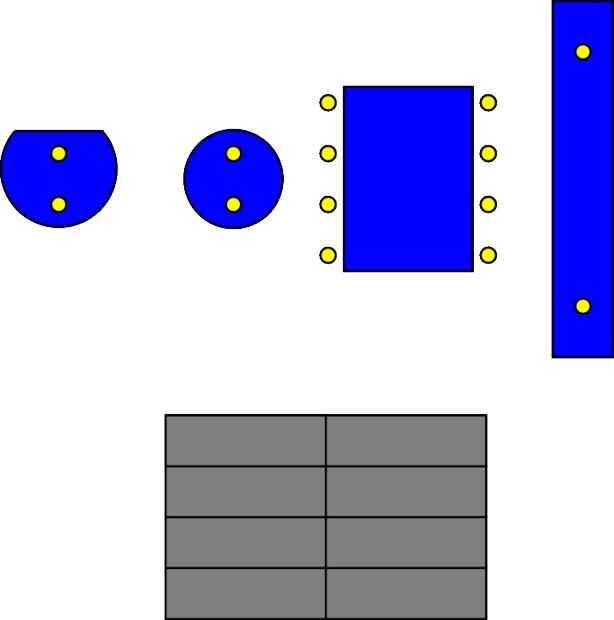

2. Dibujar perfiles de componente utilizando formas simples que sus dimensiones corresponden a las dimensiones exteriores del componente. Guarde este archivo como puede ser reutilizada para cualquier nuevo circuito.
3. Dibujar círculos de 0,8 mm. Estos círculos representan lugares para perforar los agujeros para los pernos.
4. Dividir sus componentes en dos grupos - IC y la IC no.
   1. Los componentes no-IC incluyen resistencias, LEDs, transistores, etc.. Estos componentes pueden ser representados simplemente por rectángulo o círculos.
   2. ICs también pueden ser representados por formas simples, pero requieren un poco de trabajo de su parte. En primer lugar, hacer pequeños rectángulos para representar las conexiones de cada pin. Como temporizador IC555 tiene 8 terminales así dibujan 8 rectángulos pequeños. Ahora coloque el perfil IC con 8 círculos encima de estos rectángulos.

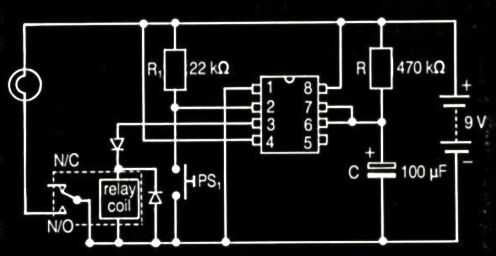

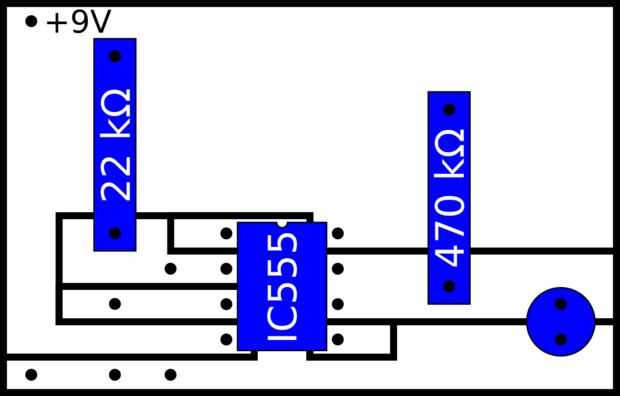

5. Una vez listos los planos de los componentes podemos empezar a hacer el circuito. Usando su esquema y utilizar la opción sindical de inkscape para combinar los rectángulos pequeños. Capas se pueden utilizar para dibujar el trazado. Llamemos a este dibujo con componentes como el diseño de componentes secundarios (Ver primera figura).

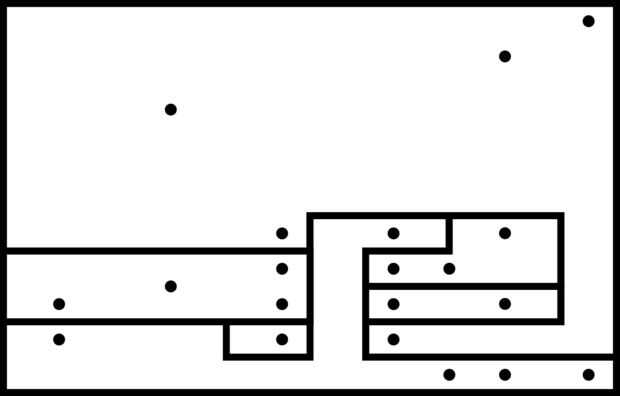

6. Ahora, sólo necesita los agujeros y las líneas negras para el lado de cobre. En una copia del dibujo borrar todo para que el contorno sólo negro y puntos negros para los agujeros siguen siendo. Ahora la imagen del espejo y de impresión. Permite llamarlo diseño lado cobre (Ver segunda figura).

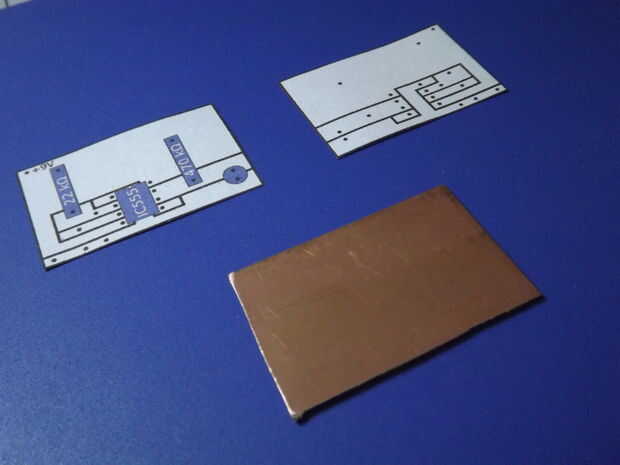

7. Imprimir lado componentes y diseños de lado cobre en un papel normal.
