Tecla simple circuito suave

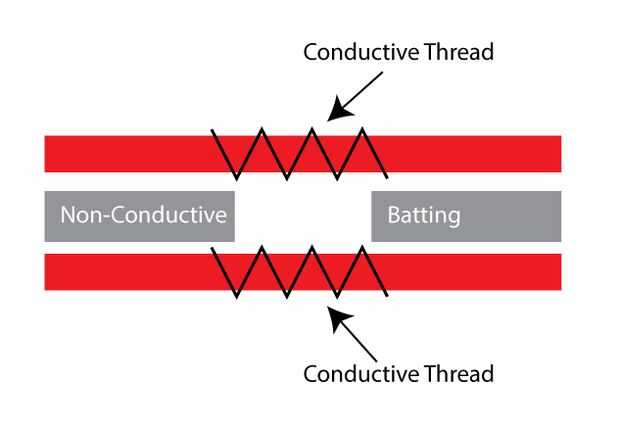

¿Alguna vez has querido un botón circuito suave durable y confiable? Con un poco de hilo conductor, dos trozos de tela y algunos te bateo puede hacer su propio.

Los materiales que necesitarás:

  • 1/8 yarda de tela no conductiva
  • yarda de 1/16 de bateo no conductores
  • 36" de hilo conductor
  • broches de presión 2 conductores
  • Un poco de cinta de velcro
  • Un pedazo de papel para dibujar un patrón con
  • Un circuito de Arduino para probar con

Puede obtener la mayoría de estos materiales en cualquier tienda de tela o de arte. Bateo de viene en distintos gramajes dependiendo de suaves cómo desea que sea. También puede reemplazarlo con neopreno o fieltro, pero que no será tan suave o tan flexible.

Y las herramientas:

  • Máquina de coser
  • Aguja de coser de mano
  • Tiza del sastre
  • Pernos de Quilters
  • Multímetro

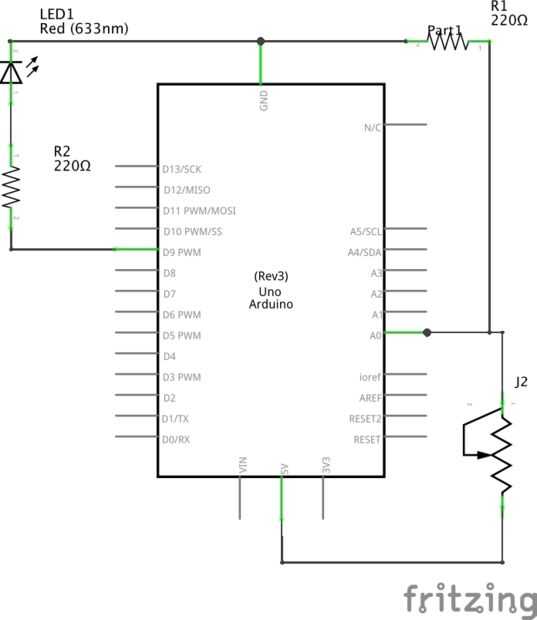

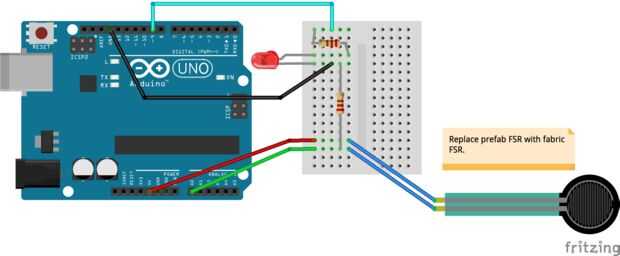

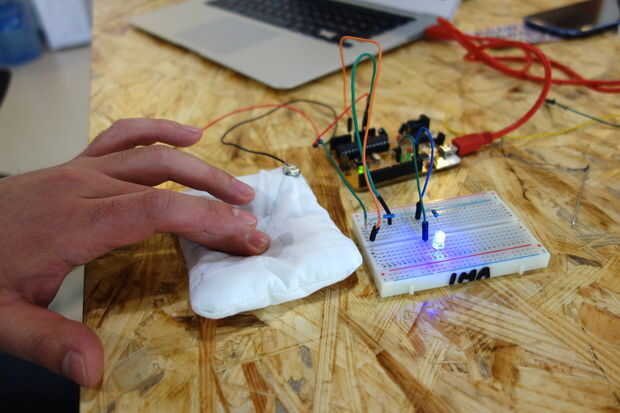

Para probar el botón suave circuito, hice un circuito rápido para mi Arduino. El botón puede fijarse a cualquiera de los pines digitales para actuar como un simple interruptor on/off. Cuando conectado a un pin analógico, incluso puede actuar como un sensor de presión rudimentario. Además, si tienes algunos espuma antiestática (la materia que generalmente está llenos de su electrónica) puede cosas dentro de tu botón y convertirlo en un Resistor sensible DIY de fuerza!
