Púrpura ardilla relé Kit (5 / 9 paso)

Paso 5: Instalar el Transistor NPN

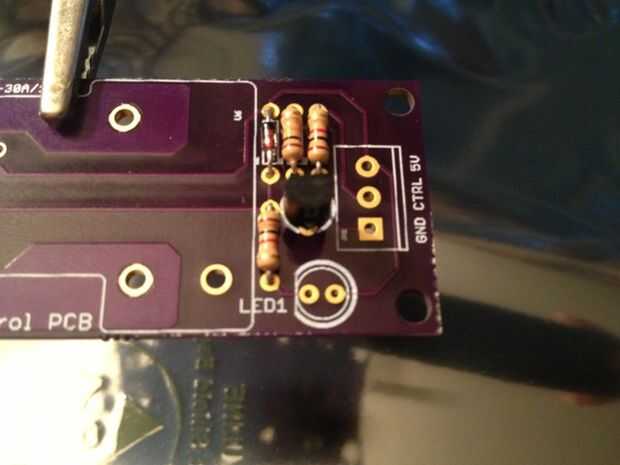

Instalar el transistor NPN: prestar atención a la marca de la serigrafía en la PCB como le enseña a poner la parte en. Si usted observa verá un borde plano en el transistor. Este borde plano corresponde con el borde plano en el símbolo de serigrafía del PCB para el transistor.
Los conductores en un transistor NPN en el borde plano son EBC (colector base emisor,) y los cables en la placa corresponden a esto.
