Pulso de ancho modulado LED antorcha (5 / 8 paso)

Paso 5: Aumento de la potencia

El requerimiento para aumentar el brillo es aumentar la corriente que fluye a través del LED. Esto es relativamente sencillo. Suponiendo una fuente lógica de 5v al LED y de la hoja de datos el voltaje estándar del LED es de 3.6v. El resistor de protección puede calcularse restando la tensión del LED de la tensión de alimentación, y luego dividiendo esto por el actual.

R = (VS - VLED) / (iMAX)
R = (5-3.6) / 0,15
R = 1.4 / 0.15
R = 9.3 = 10R

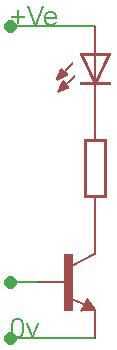

Es probable sin embargo que la fuente de LED no puede ser capaz de proporcionar una suficiente corriente de 100mA, aunque sea por un tiempo muy corto. Puede ser necesario alimentar el LED a través del transistor, posiblemente controlado por otro transistor en serie también capaz de transportar la corriente.

En este circuito, la tensión de alimentación del amplificador operacional se debe utilizar, como la fuente de la lógica de 5v será demasiado pequeña. Hay una caída de 0.7v en transistores y 3.6v sobre el LED, con un total de 5v y dejando nada para un resistor de protección. Sin embargo, para la antorcha, el control se puede colocar sobre la fuente de alimentación del circuito.

VR = 9 - (3.6 + 0.7)
VR = 4.7v

R = 4,7 / 0.15
R = 31 = 33R
