Pulso de ancho modulado LED antorcha (4 / 8 paso)

Paso 4: Aumentar el brillo

La otra útil aplicación de PWM con un LED es que el LED puede tener una más grande que normal corriente pasado a través de él lo que es más brillante. Normalmente esta corriente destruiría el LED, pero puesto que el LED es sólo una fracción del tiempo, la potencia media a través de lo LED está dentro de tolerancia.

El límite de esta corriente se define en la hoja de datos del fabricante para el LED, identificado como la corriente de impulso hacia adelante. Hay también detalles sobre los ciclos de la anchura y el deber de pulso mínimo. Utiliza un LED blanco como un ejemplo, las siguientes especificaciones se dan como:

Adelante de corriente = 30 mA
Pulso de corriente directa = 150mA
Anchura de pulso = < 10 ms
Ciclo de trabajo = < 1:10

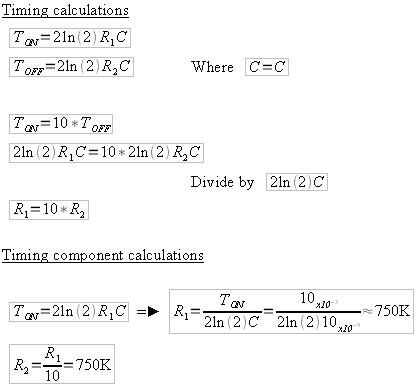

Con la información de ciclo de pulso ancho y resistente, el oscilador de la relajación puede ser recalculado con RC T = 2ln (2)

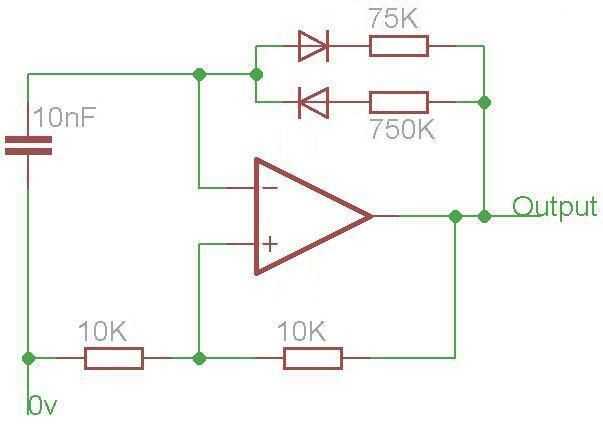

Suponiendo que se utiliza un condensador de 10nF y queriendo TON = 10ms y TOFF = 1ms, los siguientes cálculos se pueden hacer y entonces el diagrama del circuito dibujado.
