Puerto paralelo base medidor VU (3 / 6 paso)

Paso 3: Descripción de circuito (basado en LED)

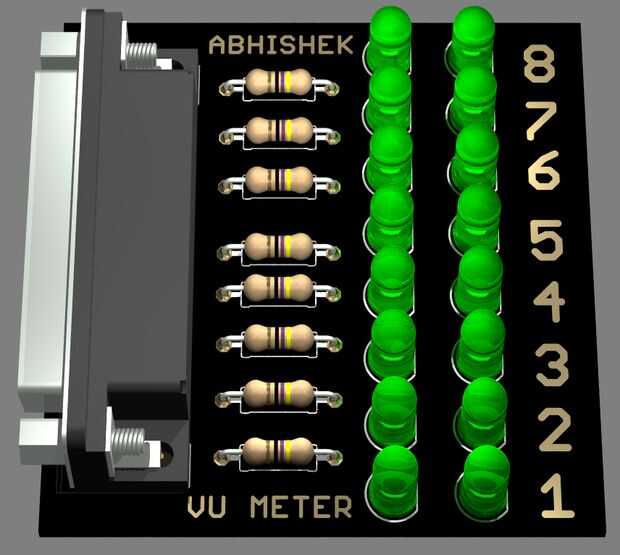

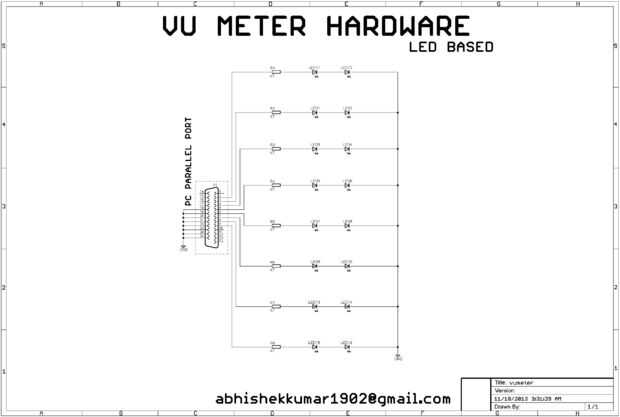

Como captura y nivel de comparación de los datos de audio ya ha tenido lugar en el lado de la computadora, hardware de pantalla sólo es necesaria ahora para mostrar los niveles de volumen. Dos circuitos han sido diseñados aquí para el propósito. La primera es muy simple que utiliza una matriz de ocho LEDs conectados directamente a las salidas de datos del puerto paralelo. Este circuito tiene sus ventajas y desventajas: es fácil construir, no utiliza la tensión de la red, y no poner en peligro su puerto paralelo de cualquier manera. Sin embargo, los LEDs no son tan brillantes como red normal habían accionado luces, por lo que probablemente no puede usarlos en una fiesta. También se puede utilizar LED super brillante o alta actual como los LEDs dibujar demasiado actual, y el puerto no serán capaces de poderles. Este circuito para esta sección de la pantalla de LED base se muestra en la figura anterior.

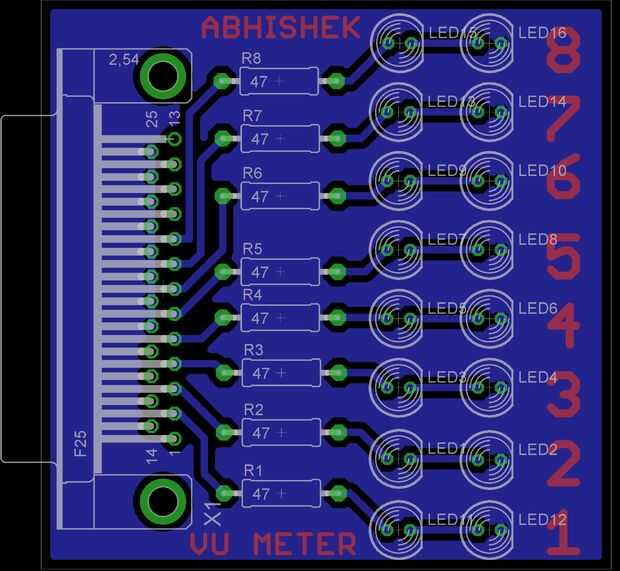

Se toman las salidas de datos de 8 bits del puerto paralelo a través de los pines D0, D1, D2... D7 los físicamente se encuentran en número de pin 2, 3, 4, 5... 9 en el DB25 puerto paralelo como se muestra en el circuito. Número de PIN 18 a 25 son las patillas de tierra conectando a los cátodos comunes de la serie de LEDs. Dos LEDs en serie con un resistor limitador actual están conectados a cada salida del bit en el puerto paralelo de D0 a D7. Por lo tanto, para cada nivel que se incrementa la intensidad de audio, dos LEDs se encenderán. Es hasta la elección del usuario, puede utilizar sólo un LED para cada canal en vez de los dos o por otra parte también puede aumentar el número mediante el uso de un circuito driver como el ULN2003, etc. o transistor basado en controladores. Es importante tener en cuenta que la cada pin del puerto paralelo no puede fuente de más de 20 mA de corriente por lo que si utilizas LEDs más, tienes que añadir un circuito controlador para el mismo.
