Puerto paralelo base medidor VU (1 / 6 paso)

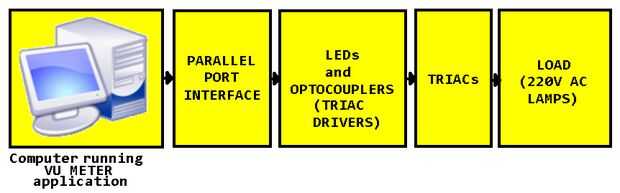

Paso 1: Descripción de diagrama de bloque

El proyecto utiliza el audio muy simple captura técnica de sistema informático. Una aplicación de visual basic de diseño que utiliza la biblioteca multimedia de windows que es utilizada por el sistema operativo windows para jugar y capturar las señales de audio a través del dispositivo de audio disponible en su sistema. Con la ayuda de esta biblioteca el software muestras el audio que se reproducen a través del canal de sonido y toma de decisiones se realiza en coche que las luces de LEDs conectadas al puerto paralelo del ordenador. La biblioteca "inpout32" se usa para acceder al puerto paralelo del ordenador. Así la aplicación de unidades las luces LEDs conectadas al puerto paralelo después de procesar las muestras de la señal de audio. Debido a la limitación de los pines de entrada/salida disponibles en el puerto paralelo, puede ser conducidas solamente ocho luces LED para mostrar la intensidad de volumen. La sección de software así es responsable solamente de generar señales de lógica a través del puerto paralelo para manejar las ocho salidas. El estado de luces y pantalla completa de VU para canales de audio izquierdos y derecho se muestra en la interfaz del software. La siguiente sección es la sección de la pantalla. Las señales de la lógica en el puerto paralelo se utilizan para conducir la sección de opto-acopladores que luego se utilizará para conducir los TRIACs y LEDs y así conducir la alimentación de 220V AC powered lámparas. Así en pocas palabras, la señal de la lógica generada por el software de acuerdo con el nivel de audio en el puerto paralelo conducirá el LED correspondiente y el opto-acoplador. El opto-acoplador interruptores encendido/apagado el TRIAC asociado y enciende la lámpara. Hay dos versiones del hardware asociado con el proyecto de la sección de la pantalla. Uno utiliza simples LEDs, mientras que la otra puede usarse para controlar lámparas de red 220V AC.
