Paso 3: Hacer los soportes de Metal

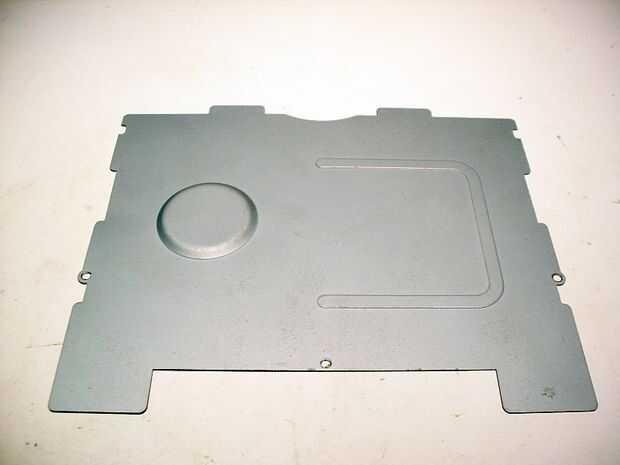

Reutilizar una placa pequeña del metal de hoja de un viejo reproductor de DVD para hacer los soportes de mi. Si no puede encontrar algo similar, pequeñas piezas de metal de hoja puede comprar de la mayoría de las ferreterías. Midió y dibujó el diseño de los dos soportes donde mejor encajan, dada la forma del metal que estaba trabajando con.
Herramientas:
- Lápiz y regla
- Tijeras para chapa
- Sacador de centro
- Taladro de columna
- Brocas de taladro: 5/16", 1/4", 3/16", 1/8" (o un taladro de paso)
- Avellanado
- Amoladora o herramienta rotatoria
- Archivo
- Papel de lija
- Martillo
- Pinzas
Diseño, corte y perforación:
- Refiriéndose a la imagen comentada, dibujar el diseño sobre el metal.
- Corte áspero cuidadosamente las formas con tijeras, dejando un poco de la línea de lápiz.
- Afinar las formas de las líneas.
- Desbarbar los bordes según sea necesario.
- Centro de perforar los agujeros.
- Perforar cuidadosamente en una prensa del taladro, la pieza de sujeción hacia abajo donde sea posible.
- Avellane el agujero de montaje de placa de interruptor en la parte delantera. Avellanar la parte posterior de los dos orificios donde se sujeta la pieza de fondo de caja de madera.
Nota: Hay placas de interruptor de luz de diferente tamaño. Debido a esto, es mejor si se mide la distancia entre la parte superior de la placa del interruptor al centro del orificio del tornillo superior. Esta es la distancia desde la parte inferior de la caja que quiere perforar el 3/16" montaje orificio en el soporte de metal grande.

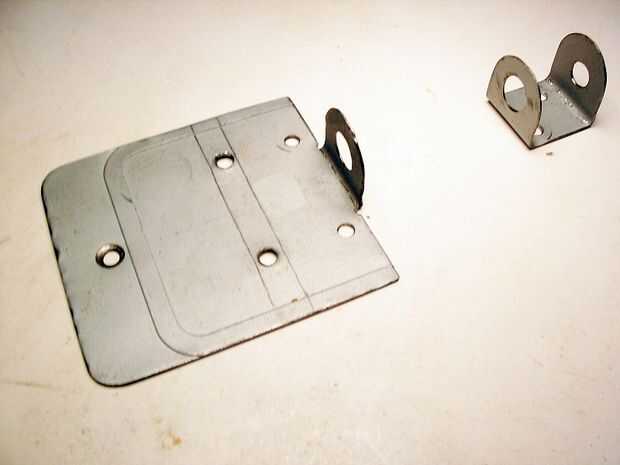

Flexión:
Los puntos de la curva están indicados por líneas discontinuas en la imagen comentada. Llevó a cabo el borde de un cincel masticado para arriba contra la línea de plegado, y apalancar las lengüetas hasta 90 *. Las curvas pueden ser finas con un martillo y alicates.
Nota: La segunda pestaña de la U en forma de soporte con el orificio de 1/4" fue pensada para el montaje de un interruptor de límite. Yo no uso pero es bueno tener para posibles futuros mods.
