Puente de la guitarra - en Techshop mecanizado CNC (3 / 5 paso)

Paso 3: Importación en corte 3D

Para hacer código de máquina por mi parte, usé Vectric Cut 3D. Este es un programa de CAM bueno, intuitivo para la generación de código máquina de modelos. Al parecer Inventor ahora también tienen su propio programa de CAM, CAM de Inventor, que le permitirán hacer código máquina directamente en el modelo de sí mismo. Pero no he aprendido como usar este todavía, así que me quedé con corte 3D

Hacer el archivo CAM

1. Exportar la parte de inventor como un. Archivo STL

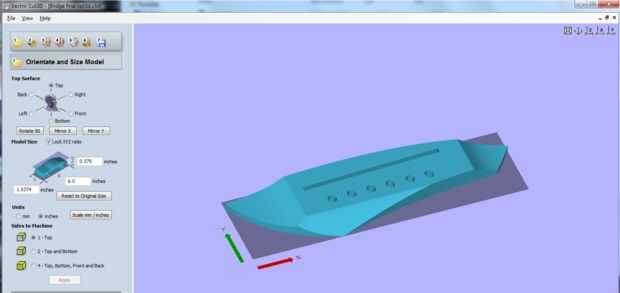

2. Importar el. STL en corte 3D
3. Establecer las dimensiones del puente sí mismo. Compruebe el tamaño - 3D de corte debe ser capaz de ver el tamaño del archivo importado, pero a menudo lo será redimensionar ligeramente.
4. Establecer las dimensiones del material y la posición de Z de cero. Generalmente puse cero Z en la parte inferior, no en la parte superior, especialmente al cortar completamente a través de una parte. Sea cual sea su elección, asegúrese de que usted recuerde y ajustar la máquina correctamente cuando es el momento de cortar.
5. Pasos 3 y 4 en 3D de corte son el camino de herramienta de desbaste y acabado. Puesto que esta parte es muy pequeña, y quería evitar posibles errores de los cambios de herramienta, usé la misma broca de tamaño - 1/8" nariz fresa esférica - para ambos pases. Yo estaba preocupado de que con una broca de tamaño más grande puede ser demasiado intenso para la cinta de doble palo utilizada para mantener mi trabajo. Mis valores son los siguientes
   • Tamaño de la herramienta: 1/8" nariz fresa esférica (desbaste y acabado)
   • Velocidad del huso; 12000 RPM
   • Velocidad de alimentación: 1,5 pulgadas/segundo
   • Tasa de penetración: 0.5 pulgadas por segundo
   • Pase de profundidad: 0.625 (5/8") pulgadas
   • Ancho de paso: 40%
   • Paso final: trama 45 * + extra pase a 90 * primero
6. No utilizo una trayectoria de herramienta de corte - sólo el material extra a la izquierda en el borde de la parte y cortar hacia fuera más adelante mediante una sierra de cinta y lijadora.

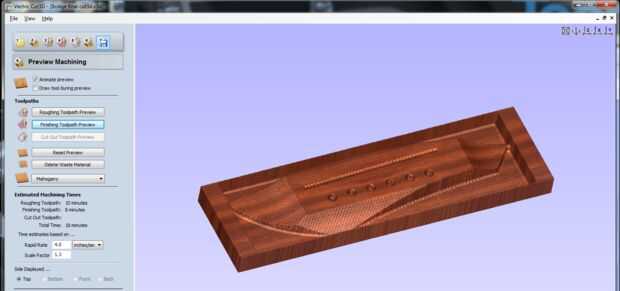

7. Escuchar el corte dentro del programa, asegúrese de que todo parece

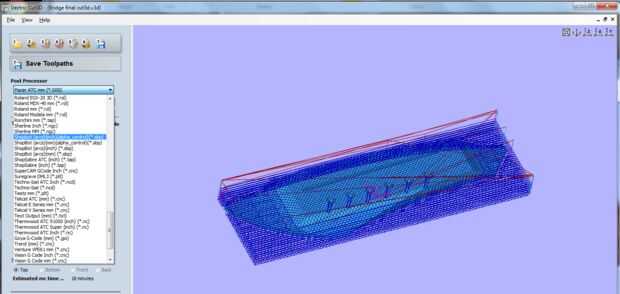

8. Exportar el archivo a su máquina CNC de elección - en mi caso el Shopbot
