Pruebas en un Panel Solar de 5W (3 / 7 paso)

Paso 3: Las pruebas iniciales en el interior

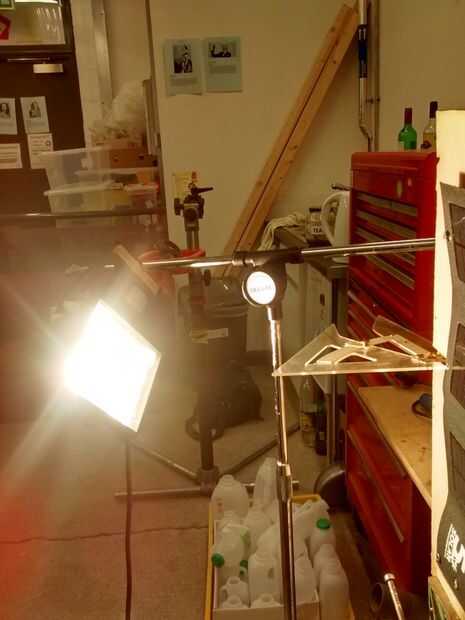

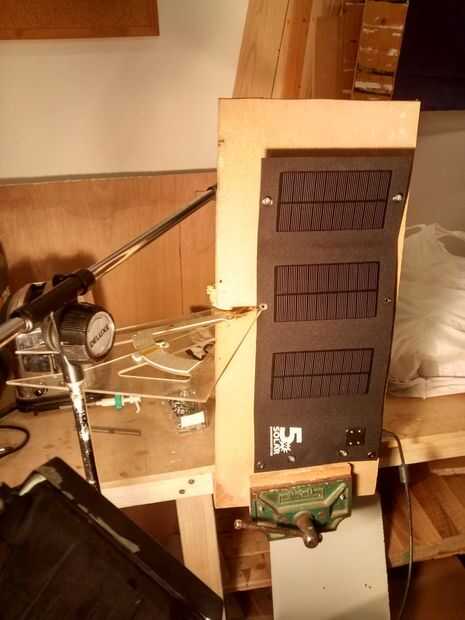

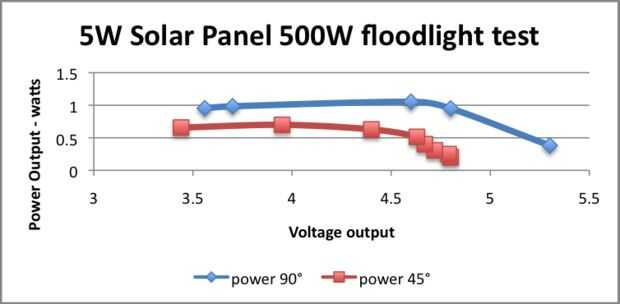

Pruebas iniciales se realizaron en el taller uso de la lámpara de inundación de 500W. La irradiación solar normal en la superficie terrestre es alrededor de 900W por metro cuadrado, así que pensé que montar la lámpara 50 cm desde el panel solar sería el representante, y se realizaron pruebas en dos diferentes ángulos - 90 grados y 45 grados. La resistencia de carga fue cambiada y realizaron mediciones de corriente y tensión. Podemos ver en el gráfico que el potenciómetro para cargar el panel 4 a 4.5V produce la máxima potencia de salida, pero eso era sólo 1W potencia total cuando la lámpara era normal a la superficie del panel y 0.7W cuando a 45 grados. Estas cifras son mucho más bajas que el nominal o/p de 5W designado desde el panel, por lo que se decidió realizar una prueba más representativa al aire libre en un día soleado.
