Paso 3: fotodiodo

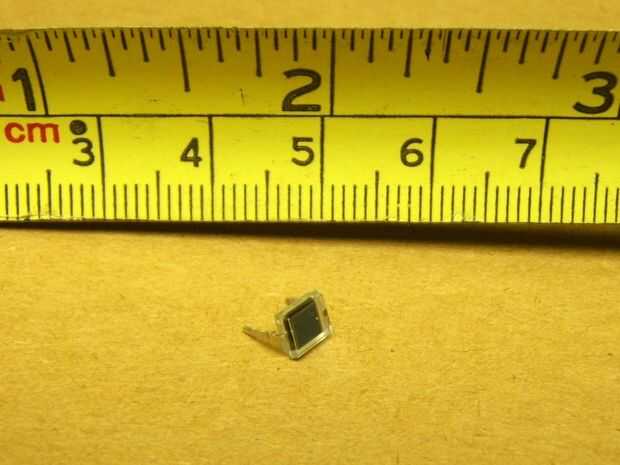

Un fotodiodo convierte la luz en electricidad. Repetí las pruebas del paso #2 con el fotodiodo de DPW34. Las clavijas son del tamaño adecuado para caber en un protoboard. Hay una línea por debajo del cuerpo, que indica el pin produciendo el voltaje positivo. Este pin se conecta a la resistencia para las pruebas del método de polarización inversa (photoconductive mode).
No fue tan direccional como los LEDs en las pruebas anteriores. Sus especificaciones del estado tiene un ángulo de +-65 grados de sensibilidad media. Era muy difícil de conseguir una muy estrecha franja de cinta aislante alrededor de ella para que proteja de la luz de la habitación.
Fotodiodo _ _ con diagonal inversa
Solo _ _ _ 10 K _ _ 47 K _ _ 330 K
Luz del sol en mediodía _ _ _ _ _ _ _ _ _ 0.60 _ _ _ 5.02 _ _ 5,04 _ _ 5.05
Bombilla, 6 pulgadas _ a _ _ _0.46 _ _ _ 2.34 _ 4.88 _ _ _ 4,92
Bombilla de luz, 12 pulgadas _ a _ _ _ 0,41 _ _ 0,72 _ _ 3,38 _ _ 4.86
Bombilla de luz, 24 pulgadas _ a _ _ _ 0,36 _ _ 0.24 _ _ 1.13 _ _ 4.79
Emisor de IR #1, 12 pulgadas away_ _0.27 _ _ _ 0.01 _ _ 0.06 _ _ 0,47
Emisor de IR #2, 12 pulgadas away_ _0.28 _ _ _ 0.03 _ _ 0,15 _ _ 1.03
TV control remoto, 12 pulgadas lejos _ _ _ 0.03 _ _ _ 0.01 _ _ 0.03 _ _ 0,13
LEGO IR beacon, 12 pulgadas _ a _0.00 _ _ _ _ 0.00 _ 0.00 _ _ 0.01
Bajo trabajo table_ _ _ _ _ 0,08 _ _ 0.00 _ _ 0.00 _ _ 0.03
Sorprendentemente, hubo una pequeña tensión cuando el fotodiodo fue en el oscuro, celebrado tocar debajo de la mesa de trabajo. He encontrado la respuesta en el artículo de Wikipedia sobre fotodiodos, que establece que "una pequeña cantidad de corriente también se produce cuando la luz no está presente."
Las tensiones de emisores de IR, control remoto de TV y Faro LEGO IR en la tabla anterior son los voltajes adicionales después de restar el voltaje oscuro. Había medido en la mesa.
Una observación interesante es que el voltaje medido a través de la resistencia en photoconductive mode, con una luz brillante, es más alto que el voltaje de las baterías. Mide el voltaje en el fotodiodo en esta prueba y me di cuenta de que la tensión generada por el fotodiodo hace que esto suceda.
Otra sorpresa es que los voltajes de los LEDs verdes y blanco eran mucho mayores que el fotodiodo solamente en luz del día.
