Paso 2: LEDs como sensores de luz
El siguiente artículo de Wikipedia dice que los LEDs pueden utilizarse como sensores de luz.
https://en.wikipedia.org/wiki/LED_circuit
Aunque los LEDs son bastante direccionales, encontré que es importante envolver un trozo de cinta aislante alrededor de un LED antes de medir la tensión en el interior, con el fin de proteger de las luces de la habitación (o apagar las luces de la habitación). Esto hacía aún más direccional. Tenían que ser señalado en las fuentes de luz para obtener la lectura más alta. Conectar mi voltímetro a cada LED en la primera foto, obtuve las siguientes lecturas con diferentes fuentes de luz.
Voltaje producido por cada LED
rojo 3 mm verde 3 mm rojo 5 mm verde 5 mm blanco
Luz del sol en mediodía _ _ _ _ _ _ _ _ 0,02 _ _ _1.56 _ _ _ _0.03 _ _ _1.58 _ _ _1.73
Día nublado _ _ _ _ _ _ _ _ _ _ _ 0.00 _ _ _0.51 _ _ _ _0.00 _ _ _0.99 _ _ _1.35
Bombilla, 6 pulgadas _ a _ _ 0.00 _ _ _0.12 _ _ _ _0.00 _ _ _0.20 _ _ _1.24
Bombilla de luz, 12 pulgadas away_ _ _0.00 _ _ _0.03 _ _ _ _0.00 _ _ _0.06 _ _ _0.49
Bombilla de luz, de 24 pulgadas away_ _ _0.00 _ _ _0.01 _ _ _ _0.00 _ _ _0.02 _ _ _0.13
Emisor de IR, control remoto, TV 12 pulgadas _ _ 0.00 _ _ _0.00 _ _ _ _0.00 _ _ _0.00 _ _ _0.00
Es interesante que los LED verdes producción casi tanta tensión como el LED blanco en la luz del sol, pero fueron mucho menos sensibles a la bombilla incandescente. Repetí las mediciones para asegurarse de que eran correctas.
El modo"fotovoltaico" se llama al método anterior de usar un fotodiodo en el siguiente artículo de Wikipedia:
https://en.wikipedia.org/wiki/photodiode

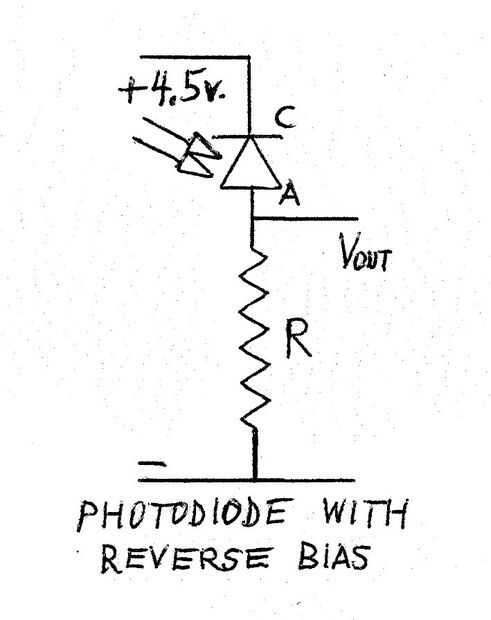

Otro método es el "photoconductive mode". Un "sesgo inverso" se aplica al fotodiodo conectando las baterías en la polaridad opuesta al paso #1. Aquí va el cable corto (cátodo) al positivo de la batería y el cable largo (ánodo) va a la resistencia, que va al negativo de la batería. El voltaje se mide en la resistencia, cuyo valor debe ser bastante un poco más alto que el utilizado en el paso #1.

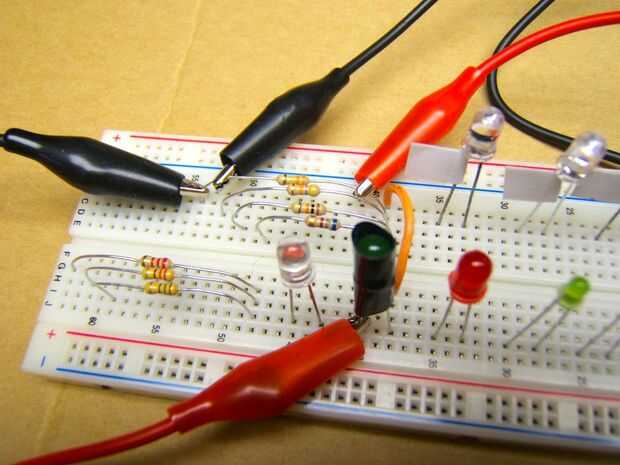

Una foto de la placa muestra un puente naranja entre el ánodo del LED y la fila de 5 hoyos del otro grupo de resistencias (que tienen valores más altos). El cátodo va a +4.5 voltios y la resistencia va para el lado negativo de las baterías. Los cables rojo y negro van la izquierda para el soporte de la batería. Los cables del voltímetro ir a través de la resistencia, utilizando los cables con pinzas cocodrilo. Esto permite que la placa mover fácilmente a lo LED en las fuentes de luz a diferentes distancias.
Los voltajes que tengo estaban demasiado bajos para ser útil. He probado varias resistencias y consiguió los mejores resultados de un valor realmente alto. Con una resistencia de 330K ohmios el LED blanco había tenido.03 voltios cuando 6 pulgadas de la bombilla y de 5 mm verde uno.01 voltios.
